.pdfПри этом изменение линейных размеров рулонных безосновных кровельных полимерных материалов должно быть не более ±2% при температуре 70±2 °C, при испытании в течение не менее 6 ч.
Также рулонные кровельные гидроизоляционные материалы обязаны удовлетворять следующим требованиям:
– температура хрупкости покровного состава или вяжущего
наплавляемых битумных рулонных кровельных гидроизоляционных СибАДИматериалов должна быть не выше минус 15 °C, а битумно-полимерных
рулонных кровельных материалов не выше минус 25 °C;
– масса покровного состава или вяжущего с наплавляемой стороны
для основных наплавляемых битумных рулонных |
кровельных |
|||
гидро золяц онных материалов должна быть не менее |
1500 г/кв.м, а |
|||
битумно-пол мерных |
рулонных |
кровельных |
гидроизоляционных |
|
матер алов не менее 2000 г/м ; |
|
|
|
|
– водопоглощен е |
рулонных |
кровельных |
гидроизоляционных |
матер алов (кроме пергамина) должно быть не более 2,0% от массы,
при осуществлен |
спытаний в течение не менее 24 ч; |
– рулонные |
кровельные гидроизоляционные материалы (кроме |
пергам на) должны ыть водонепроницаемыми в течение не менее 72 ч,
при давлении на материалы не менее 0,001 МПа (0,01 кгс/см ).
–паропроницаемость (сопротивление паропроницанию) рулонных кровельных пароизоляционных материалов указывается в нормативном документе на данный тип пароизоляционного материала.
При этом рулонные кровельные гидроизоляционные материалы, которые применяются в специальных условиях, в том числе в условиях химических воздействий, должны обладать стойкостью к этим специальным воздействиям.
Маркировка рулонов кровельных гидроизоляционных материалов производится штампом (этикетка), непосредственно на упаковочной бумаге, без наклейки специальных этикеток.
На штампе (этикетке) рулонных кровельных гидроизоляционных материалов должно быть указано:
–наименование предприятия-изготовителя рулонного кровельного материала и (или) его товарный знак;
–наименование рулонного кровельного гидроизоляционного материала и номер нормативного документа на данный тип материала;
–номер партии и дата изготовления рулонного кровельного гидроизоляционного материала.
61
Перечень данных на штампе (этикетке) может быть дополнен или изменен в соответствии с требованиями нормативных документов на данный тип рулонного кровельного гидроизоляционного материала.
Упаковка должна обеспечивать сохранность рулонных кровельных гидроизоляционных материалов при транспортировании и хранении.
В нормативных документах на каждый тип рулонного кровельного
гидроизоляционного материала обязаны содержаться следующие показатели пожарной опасности:
СибАДИДля наиболее опасных (Г4, РП;, В3) рулонных кровельных гидроизоляционных материалов организация-производитель может заявить в нормативных документах на материал предельные значения отдельных или всех показателей его пожарной опасности, без подтверждения испытаниями.
а) группа горючести указывается для всех типов рулонных
кровельных г дро золяционных материалов, а также для
паро золяц онных материалов толщиной более 0,2 см;
б) группа распространения пламени указывается для рулонных
кровельных г дро золяционных |
пароизоляционных материалов при |
|
применен |
х для устройства |
однослойного или верхнего слоя |
многослойного рулонного кровельного ковра;
в) группа воспламеняемости указывается для всех типов рулонных
кровельных |
г дро золяционных |
пароизоляционных |
материалов |
|
толщ ной |
более |
0,2 см. При |
этом для рулонных |
кровельных |
гидро золяц онных |
пароизоляционных материалов толщиной менее |
|||
0,2 см показатели пожарной опасности допускается не определять. |
При этом перечень контролируемых показателей качества рулонных кровельных гидроизоляционных материалов представлен в табл. 7.
62
Таблица 7
|
Наименование показателя |
|
Применяемость |
|
||
|
|
|
|
|||
|
Разрывная сила при растяжении или |
Для всех материалов |
|
|||
|
условная прочность |
|
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
То же |
|
||
|
Гибкость |
|
|
|
|
|
|
Теплостойкость или изменение |
|
То же |
|
||
|
линейных размеров |
|
|
|
|
|
|
Водопоглощен е |
|
|
То же |
|
|
|
Водонепрон цаемость* |
|
То же |
|
||
|
|
|
|
|
||
|
Относ тельное удл нен е при |
|
Для полимерных кровельных и |
|
||
|
разрыве |
|
|
|
гидроизоляционных материалов |
|
|
|
|
|
|
||
|
|
б |
Для безосновных полимерных и битумно- |
|
||
|
Относ тельное остаточное |
|
|
|||
удлинен |
|
полимерных кровельных и |
|
|||
|
|
|
|
|
гидроизоляционных материалов |
|
|
|
|
А |
|
||
|
Сопрот влен е стат ческому |
|
Для полимерных кровельных материалов (при |
|
||
|
продавливанию |
|
|
разработке новых материалов) |
|
|
|
Масса вяжущего или покровного |
|
Для основных полимерных и битумно- |
|
||
|
состава или масса 1 м материала |
|
полимерных кровельных и |
|
||
|
|
|
|
|
гидроизоляционных материалов |
|
|
Потеря посыпки |
|
Для |
|
||
|
|
|
Для материалов с крупнозернистой и |
|
||
|
|
|
|
|
чешуйчатой посыпкой |
|
|
Температура хрупкости вяжущего |
|
основных битумных и битумно- |
|
||
|
или покровного состава |
|
полимерных наплавляемых кровельных и |
|
||
|
|
|
|
|
И |
|
|
|
|
|
|
гидроизоляционных материалов |
|
|
Цветостойкость посыпки |
|
Для материалов с цветной посыпкой |
|
||
|
Химическая стойкость |
|
Для материалов, применяемых в условиях |
|
||
|
|
|
|
|
воздействия агрессивных сред |
|
|
Масса вяжущего или покровного |
|
Для наплавляемых кровельных и |
|
||
|
состава с наплавляемой стороны |
|
гидроизоляционных материалов |
|
||
|
|
|
|
|
||
|
Паропроницаемость или |
|
Для материалов, предназначенных для |
|
||
|
сопротивление паропроницанию |
|
устройства пароизоляции |
|
||
|
|
|
||||
|
* для материалов на перфорированной основе не нормируется |
|
||||
|
|
|
||||
|
Примечание: при необходимости номенклатура показателей может быть |
|
дополнена другими показателями по согласованию с потребителем продукции.
63
Предприятие-изготовитель обязано осуществлять контроль качества рулонных кровельных гидроизоляционных и пароизоляционных материалов по всем показателям, который устанавливается в нормативных документах на каждый тип рулонного кровельного материала.
Принятая, службой входного контроля, партия рулонных
кровельных гидроизоляционных материалов оформляется документом о |
||
СибАДИ |
||
качестве, в том числе данный материал указывается в журнале входного |
||
контроля, в котором указываются следующие данные: |
||
– на менован е |
или товарный знак предприятия-изготовителя |
|
рулонного кровельного гидроизоляционного материала; |
||
– на менован е |
рулонного кровельного гидроизоляционного |
|
матер ала |
его условное о означение; |
|
– номер |
парт |
и дату изготовления рулонного кровельного |
гидро золяц онного материала;
– кол чество рулонов кровельного гидроизоляционного материала
в парт |
; |
|
|
|
|
|
– результаты |
|
испытаний |
рулонного |
кровельного |
||
гидро золяц онного материала. |
|
|
|
|||
При |
этом |
в |
документах |
о |
качестве |
указывается |
среднеарифметическое значение результатов испытаний всех рулонов кровельного гидроизоляционного материала в выборке. Перечень сведений о материале может быть дополнен по согласованию с потребителем данного рулонного кровельного гидроизоляционного материала.
Потребитель имеет право проводить контрольную проверку материалов в соответствии с требованиями данного стандарта, применяя методы испытаний, указанные в ГОСТ [61] и нормативном документе на конкретный вид материала.
Рулонные кровельные гидроизоляционные материалы необходимо хранить в условиях, которые обеспечивают защиту их от воздействия влаги солнца, и должны быть рассортированными по маркам.
Особенности хранения рулонных кровельных гидроизоляционных материалов должны быть указаны в нормативных документах на каждый (данный) тип кровельного материала.
Рулонные кровельные гидроизоляционные материалы необходимо применять в соответствии с требованиями действующих сводов правил, технических и технологических рекомендаций (инструкций) по применению каждого (конкретного) типа кровельного материала.
64
5.2. Входной контроль качества рулонных кровельных гидроизоляционных материалов
Входной контроль рулонных кровельных гидроизоляционных материалов необходимо осуществлять в соответствии с требованиями
действующего законодательства, свода правил |
[4], проектов, проектов |
||
С |
|
|
|
производства работ, технологических карт и другой технологической |
|||
документации [85] по управлению качеством строительно-монтажных |
|||
работ |
(с стемы |
менеджмента качества), |
которая действует в |
стро |
тельной орган |
зации. |
|
привлекаютсяПри этом объем работ по входному контролю и участие в нем конкретных служб строительной организации или сторонних организаций
определяются документами системы управления качеством (системы менеджмента качества), которая действует в строительной организации.
При босуществлении входного, операционного и приемочного контроля качества строительно-монтажных работ, как правило,
ла оратории контроля качества строительно-монтажных
работ, которые аттестованы и аккредитованы в порядке, установленном
–проверять наличиеАсопроводительных документов о качестве рулонных кровельных гидроизоляционныхДматериалов и полноту содержащихся в них данных;
–по сопроводительным документам о качестве и маркировке (этикеткам, штампам) необходимо убедиться в соответствии
поступивших рулонных кровельных гидроизоляционных материалов требованиям проектного решения; И
–внешним осмотром проверять целостность упаковки и отсутствие на рулонных кровельных гидроизоляционных материалах недопустимых дефектов внешнего вида;
–необходимо произвести отбор проб рулонных кровельных гидроизоляционных материалов (совместно со строительной лабораторией) для проведения испытаний материалов на соответствие их требованиям нормативно-технической документации.
При этом при возникновении сомнений в качестве поступивших рулонных кровельных гидроизоляционных материалов, как правило, вызываются представители строительной лаборатории и
соответствующих служб, которые ответственны за поставку данных кровельных материалов.Минстроем Росс йской Федерации.
65
Результаты входного контроля качества кровельных материалов
документируются. |
|
|
|
|
|
|
||
Рулонные |
кровельные |
гидроизоляционные |
материалы, |
|||||
несоответствие которых техническим требованиям выявлено при |
||||||||
входном контроле качества, отделяются от материалов отвечающих |
||||||||
техническим требованиям и маркируются. |
|
|
|
|||||
В |
отношении |
отбракованных |
рулонных |
кровельных |
||||
СибАДИ |
||||||||
гидроизоляционных материалов принимается одно из двух решений: |
||||||||
– поставщ к осуществляет замену несоответствующих кровельных |
||||||||
матер алов соответствующими; |
|
|
|
|
|
|||
– несоответствующие |
рулонные |
кровельные |
гидроизоляционные |
|||||
матер алы пр меняются после |
обязательного согласования с |
|||||||
заказч ком, |
проектировщиком |
и |
|
органом |
государственного |
|||
стро тельного надзора. |
|
|
|
|
|
|
||
Документ рован е |
сведений |
о |
входном |
контроле качества |
рулонных кровельных гидроизоляционных материалов осуществляется в разделе 3 «Акта освидетельствования скрытых работ» [70] и в разделе 4 «Общего журнала ра от» [71].
Техн ческ й надзор заказчика осуществляет проверку наличия у исполнителя строительно-монтажных работ сопроводительных документов о качестве (паспортов, сертификатов) применяемых им рулонных кровельных гидроизоляционных материалы, а также документированных результатов входного контроля качества кровельных материалов и лабораторных испытаний данных материалов.
Также технический надзор заказчика имеет право проводить контрольные проверки материалов, в соответствии с требованиями ГОСТ [29] применять методы испытаний кровельных материалов, которые указанны в ГОСТ [61] и нормативно-технических документах на данный тип рулонного кровельного гидроизоляционного материала.
Перечень требуемых показателей качества рулонных кровельных гидроизоляционных материалов указан в табл. 8.
66
Таблица 8
|
Наименование показателя |
|
Применяемость |
|||
|
|
|
|
|||
|
Разрывная сила при растяжении |
Для всех рулонных кровельных |
||||
|
или условная прочность |
гидроизоляционных материалов |
||||
|
|
|
|
|
|
|
С |
|
То же |
|
|
||
|
Гибкость |
|
|
|
|
|
|
Теплостойкость или изменение |
Для всех рулонных кровельных |
||||
|
линейных размеров |
|
гидроизоляционных материалов |
|||
|
Водопоглощен е |
|
То же |
|
|
|
|
Водонепрон цаемость* |
То же |
|
|
||
|
|
|
|
|||
|
Относ тельное удл нен е при |
Для полимерных кровельных |
||||
|
разрыве |
|
|
гидроизоляционных материалов |
||
|
|
|
|
|
||
|
|
азработке |
|
|
||
|
Относ тельное остаточное |
Для безосновных полимерных и битумно- |
||||
удлинен |
полимерных кровельных гидроизоляционных |
|||||
|
|
|
|
материалов |
|
|
|
|
|
А |
|||
|
Сопрот влен е стат ческому |
Для полимерных кровельных материалов (при |
||||
|
продавливанию |
|
р |
новых материалов) |
||
|
Масса вяжущего или покровного |
Для основных полимерных и битумно- |
||||
|
состава или масса 1 м материала |
полимерных кровельных гидроизоляционных |
||||
|
|
|
|
материалов |
|
|
|
Потеря посыпки |
|
Для |
|
||
|
|
Для материалов с крупнозернистой и |
||||
|
|
|
|
чешуйчатой посыпкой |
||
|
Температура хрупкости вяжущего |
основных битумных и битумно- |
||||
|
или покровного состава |
полимерных наплавляемых кровельных |
||||
|
|
|
|
|
И |
|
|
|
|
|
гидроизоляционных материалов |
||
|
Цветостойкость посыпки |
Для материалов с цветной посыпкой |
||||
|
Химическая стойкость |
Для материалов, применяемых в условиях |
||||
|
|
|
|
воздействия агрессивных сред |
|
|
|
Масса вяжущего или покровного |
Для наплавляемых кровельных |
||||
|
состава с наплавляемой стороны |
гидроизоляционных материалов |
||||
|
|
|
|
|||
|
Паропроницаемость или |
Для материалов, предназначенных для |
||||
|
сопротивление паропроницанию |
устройства пароизоляции |
* для материалов на перфорированной основе не нормируется
Примечание. При необходимости номенклатура показателей может быть дополнена другими показателями по согласованию с застройщиком (заказчиком).
67
6. ОПЕРАЦИОННЫЙ И ПРИЕМОЧНЫЙ КОНТРОЛЬ КАЧЕСТВА ПРИ УСТРОЙСТВЕ КРОВЕЛЬ
6.1. Операционный и приемочный контроль качества при устройстве кровли металлической
остав операций и средства контроля качества при устройстве кровли металлической [95] предусматривается следующий:
|
Этапы работ |
Контролируемые |
Контроль |
Документация |
|
|
|
операции |
(метод, объем) |
|
|
|
|
|
|
|
|
|
Подготов тель |
Проверить: |
|
Паспорта |
|
|
ные работы |
|
|
(сертификаты), |
|
|
|
|
|
общий журнал |
|
|
|
|
|
работ |
|
|
|
– наличие документа |
Визуальный |
|
|
|
|
о качестве на |
|
|
|
|
|
элементы кровли; |
|
|
|
|
|

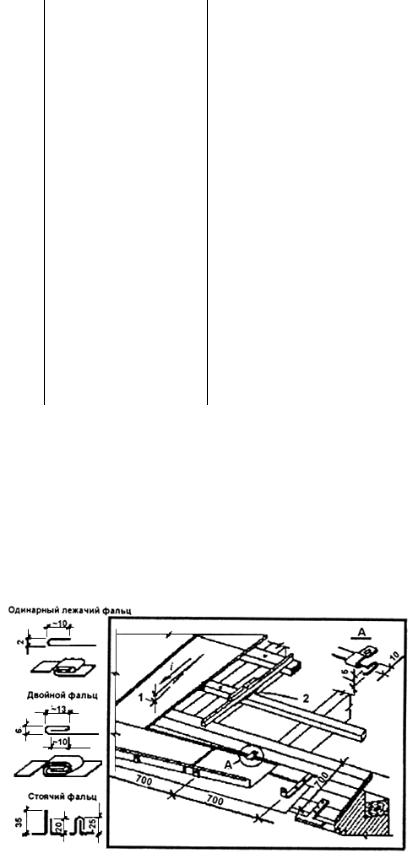

– величину отги ов |
Измерительный |
|
|
|
|
для стоячих и |
|
|
|
|
|
лежачих фальцев, |
|
|
|
|
|
размеры листов, |
|
|
|
|
|
толщину листов; |
|
|
|
|
|
– качество |
Визуальный, |
|
|
|
|
обрешетки |
измерительный |
|
|
|
|
|
|
|
|
|
Устройство |
Контролировать: |
|
Общий журнал |
|
|
кровли |
|
|
работ |
|
|
металлической |
|
|
|
|
|
|
– вынос карнизного |
Измерительный |
|
|
|
|
свеса от края |
|
|
|
|
|
опалубки; |
|
|
|
|
|
– смешение фальцев |
То же |
|
|
|
СибАДИсоседних листов |
|
|
||
|
|
гребней |
|
|
|
|
|
противоположных |
|
|
|
|
|
фальцев; |
|
|
|
|
|
– шаг расположения |
" |
|
|
|
|
костылей, |
|
|
|
|
|
кляммеров; |
|
|
|
|
|
– соединение картин; |
Визуальный |
|
|
|
|
|
|
|
|
68
|
|
– правильность |
То же |
|
|
|
|
устройства желобов, |
|
|
|
|
|
примыканий |
|
|
|
|
|
|
|
|
|
|
Приемка |
Проверить: |
|
Акт приемки |
|
|
выполненных |
|
|
выполненных |
|
|
работ |
|
|
работ |
|
|
СибАДИ |
|
|
||
|
|
– качество кровли |
Технический |
|
|
|
|
(просветы из |
осмотр |
|
|
|
|
чердачных |
|
|
|
|
|
помещений, |
|
|
|
|
|
крепление к |
|
|
|
|
|
обрешетке, |
|
|
|
|
|
пр мыкания); |
|
|
|
|
|
– соответствие |
То же |
|
|
|
|
расположения |
|
|
|
|
|
металлических |
|
|
|
|
|
карт н проекту, их |
|
|
|
|
|
соед нение |
|
|
|
Контрольнозмер тельный инструмент: рулетка, шаблон, уровень, стальной метр. Операционный контроль осуществляют: мастер (прораб), геодезист –
в процессе работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.
Общие технические требования свода правил при устройстве кровли металлической [9]
69
Допускаемые отклонения при устройстве кровли металлической: Соединение картин, которые располагаются вдоль стока воды, осуществляется лежачим фальцем.
При уклоне металлических крыш:
–<30° – двойной фальц, с промазкой суриковой замазкой;
–30° – одинарный фальц.
оединение картин в ребрах, скатах и коньках осуществляется стоячими фальцами.
Вел ч на отг бов картин для устройства фальцев принимается равной:
– для лежач х фальцев – 15 мм;
– для стояч х фальцев - 20мм для одной и 35 мм для другой смежной с н м стороны.
Не допускаются следующие отступления при устройстве кровли металл ческой:
– отступлен е от проектного решения по соединению картин, защ те мест пр мыканий к конструкциям и сопряжений в разных плоскостях кровли металлической;
– в д мые просветы в покрытии при осмотре кровли металлической из чердачных помещений;
– отсутствие промазки двойных лежачих фальцев в соединениях картин на покрытии с уклоном менее 30°;
– применение листовой неоцинкованной кровельной стали.
Общие требования к качеству применяемых кровельных материалов при устройстве кровли металлической предусматриваются
следующие, а именно: |
|
|
|
|
|
|
|
|
|||
|
– размеры |
элементов |
металлической кровли |
их |
допускаемые |
||||||
отклонения не |
должны |
превышать |
данные, |
которые |
указаны в |
||||||
табл. 9. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 9 |
||
|
|
|
|
|
|
|
|
|
|
||
|
Наименование |
|
Длина |
|
|
Ширина |
|
||||
|
|
|
|
|
|
|
|
||||
|
|
|
Размер, мм |
Допуск, мм |
Размер, мм |
Допуск, мм |
|
||||
|
СибАДИ |
|
|
||||||||
|
Картина рядового |
1940 |
|
±4 |
|
930 |
|
±10 |
|
||
|
покрытия |
|
|
|
|
|
|
|
|
|
|
|
Желоб надстенный |
2000 |
|
±4 |
|
955 |
|
±10 |
|
||
|
Свес карнизный |
2000 |
|
±4 |
|
910 |
|
±10 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
70
