Р с.1.8. Примыкание кровли к трубе: |
|
1 – патру ок с фланцем; 2 |
– труба; 3 – стекловата; |
4 – герметизирующая мастика; 5 |
– фасонная резиновая деталь; |
6 – до орный утеплитель; 7 |
– хомут; 8 – монопанель; |
9 – дополнительные прогоны;
10 – водоизоляционный ковер из эластомерной или термопластичной пленки
Рис.1.9. Карниз кровли:
1 – карнизная плита; 2 – костыль 40x4 мм через 600 мм;
3 – фартук из оцинкованной кровельной стали; 4 – дюбель; 5 – герметик; 6 – дополнительный водоизоляционный ковер; 7 – основной водоизоляционный ковер
21

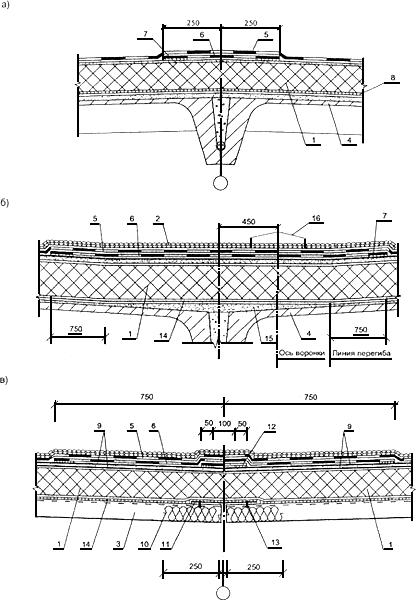

СибАДИРис.1.10. Конек (а) ендова (б и в):
1 – теплоизоляция; 2 – слой гравия; 3 – стальной профлист; 4 – железобетонная плита покрытия; 5 – основной водоизоляционный ковер;
6 – дополнительный водоизоляционный ковер; 7 – приклейкакромокнаширину 100 мм; 8 – сплошная приклейка плит утеплителя в зоне конька (по 1,5 м с каждой стороны конька); 9 – сборная стяжка с механическим креплением к профлисту саморезами;
10 – негорючий утеплитель из минеральной ваты; 11 – оцинкованная сталь; 12 – полоса кровельного материала над швом в стяжке; 13 – комбинированная заклепка;
14 – пароизоляция из наплавляемого материала;
15 – легкий бетон; 16 – воронка
22
3. ОБЩИЕ ТРЕБОВАНИЯ ПО УСТРОЙСТВУ КРЫШ
При устройстве крыш необходимо выполнять ее основные функции, в том числе с учетом особенностей строительства, реконструкции и капитального ремонта конкретного типа конструкции крыши [82].
До начала устройства крыши необходимо выполнить СибАДИорганизационно-подготовительные мероприятия, в том числе в
соответств с требованиями сводов правил [4], [104].
При устройстве крыш производятся следующие работы:
– подготов тельные работы;
– стро тельно-монтажные работы;
– заключ тельные ра оты;
– контроль выполняемых работ по устройству крыши.
Подготов тельные ра оты по устройству крыш производятся до начала выполнен я строительно-монтажных работ.
Стро тельно-монтажные работы по устройству крыш выполняются в соответств с проектной документацией, проектом производства работ ( ли) технологической картой. При выполнении строительномонтажных ра от учитываются особенности выполнения работ, а также общие требования по устройству плоских и скатных крыш.
При этом приемка законченных этапов строительно-монтажных работ и (или) конструктивов по устройству крыш осуществляется на основании исполнительной документации с оформлением актов освидетельствования скрытых работ.
Заключительные работы по устройству крыш предусматривают следующие виды работ:
– демонтаж временных сооружений и ограждений;
– проверку сдачу выполненных строительно-монтажных работ по устройству крыш, в соответствии с требованиями действующей нормативной документации;
– оформление исполнительной документации на выполненные работы по устройству крыши.
При этом контроль выполнения строительно-монтажных работ по устройству крыш производится в соответствии с требованиями действующих нормативных документов.
23
Применяемые строительные материалы и изделия
Материалы и изделия для устройства крыш должны соответствовать проектной документации и требованиям стандартов и (или) технических условий на их изготовление.
Материалы и изделия для устройства крыш должны иметь
сопроводительную документацию изготовителя, которая подтверждает их СибАДИтехнические характеристики в виде сертификатов, деклараций, свидетельств и
т.п., а также инструкции по их транспортированию, хранению и применению. Контроль пр меняемых гибких кровельных материалов
осуществляется на соответствие требованиям проекта по следующим основным свойствам (характеристикам):
1. для рулонных итумосодержащих кровельных материалов:
– г бкость при отрицательных температурах;
– теплостойкость;
– прочностные характеристики;
– масса;
– класс пожарной опасности материала; 2. Для рулонных полимерных кровельных материалов:
– гибкость при отрицательных температурах;
– толщина;
– теплостойкость;
– прочностные характеристики;
– масса;
– относительное удлинение;
– класс пожарной опасности материала; 3. Для мастичных кровельных материалов:
– условная прочность;
– относительное удлинение до разрыва;
– водонепроницаемость;
– прочность сцепления с основанием между слоями; 4. Для листовых кровельных материалов из металла:
– толщина;
– допустимая температура монтажа;
– тепловое расширение;
– масса;
– геометрические размеры; 5. Для хризотилцементных листовых кровельных материалов:
– предел прочности при изгибе;
– плотность;
– водонепроницаемость;
– морозостойкость;
24
6. Для листовых и штучных битумосодержащих |
кровельных |
материалов: |
|
– гибкость при отрицательных температурах; |
|
– толщина; |
|
– масса; |
|
– теплостойкость; |
|
– прочностные характеристики; |
|
СибАДИ |
|
– геометрические размеры; |
|
– класс пожарной опасности материала; |
|
Контроль пр меняемых твердых кровельных |
материалов |
осуществляется на соответствие требованиям проекта по следующим основным свойствам (характеристикам):
7. Для кровельных материалов в рулонах:
– теплопроводность или термическое сопротивление;
– водопоглощен е;
– паропрон цаемость;
– сж маемость;
– класс пожарной опасности материала; 8. Для кровельных материалов в плитах:
– теплопроводность или термическое сопротивление;
– прочность на сжатие при 10% относительной деформации или предел прочности при сжатии;
– предел прочности при статическом изгибе;
– сосредоточенная сила при заданной абсолютной деформации;
– водопоглощение;
– паропроницаемость;
– класс пожарной опасности материала; 9. Для монолитных кровельных материалов:
– теплопроводность или термическое сопротивление;
– предел прочности при сжатии;
– водопоглощение;
– паропроницаемость;
– класс пожарной опасности материала; 10. Для насыпных кровельных материалов:
–теплопроводность или термическое сопротивление;
–водопоглощение;
–паропроницаемость;
–класс пожарной опасности материала.
25
При этом для устройства пароизоляции необходимо применять битумные, битумно-полимерные, полимерные и иные материалы, которые отвечают требованиям ГОСТ [29] и проекту по показателю паропроницаемости, т.е. сопротивление проникновению пара.
Допускается также устройство пароизоляции нанесением полихлорвиниловых и хлоркаучуковых красок, если их технические
характеристики по коэффициенту паропроницаемости соответствуют СибАДИтребованиям ГОСТ [29] и проекта.
Подготов тельные работы при устройстве крыш
При подготов тельных работах по устройству крыш необходимо выполн ть:
– входной контроль проектной документации;
– входной контроль строительных материалов, конструкций и издел й;
– разработку проекта производства работ;
– пр емку основания под устройство крыши;
– оформлен е сполнительной документации при выполнении подготовительных строительно-монтажных работ;
– обозначение опасных зон и ограждение строительной площадки, в том числе крыши защитными ограждениями;
– организацию на строительной площадке мест складирования материалов, конструкций и изделий;
– размещения на строительном участке механизмов, приспособлений, тары и инвентаря, необходимых для производства работ по устройству крыши;
– реализацию дополнительных мероприятий, которые указаны в проекте производства работ.
При этом разработку проекта производства работ необходимо выполнять в соответствии с рекомендациями СТО НОСТРОЙ [81], сводами правил [4] методическими рекомендациями [72], [80].
В составе проекта производства работ необходимо разработать:
1) технологические карты на устройство крыши с учетом методических рекомендаций [6];
2) решения по охране труда и технике безопасности, обращая особое внимание на:
– организацию рабочих мест при работе на высоте, пути прохода работников на рабочие места, а также особые меры охраны труда и техники безопасности при работе на крыше с уклоном;
26
– меры охраны труда и техники безопасности при приготовлении и транспортировании горячих мастик;
– методы и механизмы для подъема на крышу материалов, конструкций, изделий, а также инструмента, с учетом порядка их складирования и последовательности выполнения работ.
При этом, если при производстве работ по устройству крыши
используются грузоподъемные машины и механизмы проект производства |
||||||
СибАДИ |
||||||
работ необходимо разрабатывать, согласовывать и утверждать в |
||||||
соответств |
|
с требованиями методических рекомендаций [72]. |
|
|||
До начала работ по устройству крыши необходимо закончить |
||||||
монтажные |
|
друг е строительно-монтажные работы по устройству |
||||
несущ х конструкц й крыши. |
|
|
|
|||
При этом пр емка несущих конструкций крыши проводится в |
||||||
соответств |
|
с тре ованиями свода правил [3] и оформляются актом |
||||
освидетельствован я |
ответственных |
конструкций |
по |
форме, |
||
приведенной |
в тре ованиях к составу и порядку ведения |
|||||
исполн тельной документации при строительстве, реконструкции и |
||||||
капитальном ремонте о ъектов капитального строительства [70]. |
|
|||||
Входной контроль проектной документации необходимо |
||||||
осуществлять в соответствии с требованиями свода |
правил |
[4], а |
||||
входной |
контроль |
применяемых |
строительных |
материалов, |
||
конструкций |
изделий осуществляется в соответствии с требованиями |
|||||
свода правил [4]. |
|
|
|
|
Особенности устройства плоской крыши
До начала работ по устройству плоской крыши выполняются подготовительные работы.
Строительно-монтажные работы по устройству плоской крыши выполняются в соответствии с требованиями проектной документации, при этом необходимо предусматривать выполнение следующих
основных видов работ: |
|
|
|
|
– приемку подготовленного основания плоской крыши; |
|
|||
– устройство пароизоляции; |
|
|
|
|
– устройство теплоизоляции; |
|
|
|
|
– устройство |
уклонообразующего |
слоя |
(стяжки |
– при |
необходимости); |
|
|
|
|
–устройство примыканий к вертикальным элементам плоской крыши, а также устройство свесов и т.п.;
–монтаж (устройство) элементов вентиляции;
– устройство основания под гидроизоляцию (стяжки |
– при |
необходимости); |
|
27
–устройство гидроизоляции;
–устройство водоотведения, в том числе организованного водостока;
–устройство элементов безопасности на крыше (ограждений). Требования к приемке и подготовке к монтажу основания для
устройства крыши следующие:
– основание должно быть прочным;
– поверхности должны быть ровными, без нарушений целостности и чистыми (отсутств е пыли, коррозии или отслоений).
При этом основанием для плоской крыши может быть принято:
– сборные железобетонные плиты покрытия, швы между которыми
заделываются раствором, как правило, цементно-песчаным М-150 по |
||
С |
|
|
ГО Т [45]; |
|
|
– деревянные |
, как правило, |
устроенные из влагостойкой |
фанеры, а также ор ентированно-стружечных плит и т.п.; |
||
– наст лы з |
металлических гладких |
и (или) профилированных |
основанияметалл ческ х л стов. |
|
|
б |
|
Матер алы, которые применяются для устройства пароизоляции, должны соответствовать тре ованиям технологии монтажа (укладки) пароизоляционного материала и должны учитывать свойства основания под плоскую крышу, а также учитывать назначение объекта
паронепроницаемойА.
строительства, реконструкции и капитального ремонта.
Перед монтажом (укладкой) пароизоляции необходимо выполнить следующие работы:
При этом пароизоляция должна быть непрерывной и Д
– смонтировать все конструкции и установить проходные элементы
инженерных коммуникаций, а также разместить компенсаторы в местах устройства деформационных швов;
– подготовить основания для наклейки пароизоляционного
материала (слоя) к стенам, парапетам, вентиляционным шахтам, окнам, а также местам прохода коммуникаций сквозь крышу и т.д.
При устройстве пароизоляции необходимо выполнять следующие |
|
рекомендации по монтажу (укладке): |
И |
–пароизоляцию необходимо укладывать непосредственно перед устройством теплоизоляции;
–в местах примыкания кровли к стенам, фонарям, вентиляционным коробам и стоякам, а также к оборудованию, пароизоляцию необходимо поднимать выше верхней отметки теплоизоляции, и необходимо закреплять;
28
– пароизоляция из полимерных пленок в местах примыканий к вертикальным элементам проклеиваются специальным клеем или клейкой лентой.
– пароизоляцию допускается крепить к вертикальным элементам прижимной планкой, но таким образом, чтобы гидроизоляционный слой закрыл крепление пароизоляции.
При устройстве теплоизоляции необходимо выполнять требования СибАДИпроектной документации, в том числе толщина слоя теплоизоляции
определяется теплотехническим расчетом по своду правил [8].
Тепло золяц я, которая состоит из плит, должна иметь одинаковую
толщ ну в каждом слое, за исключением уклонообразующих
тепло золяц онных плит. При укладке утеплителя в несколько слоев стыки пл т нео ход мо выполнять вразбежку, с перехлестом плит не менее 150 мм.
Осо енности устройства скатной крыши
До начала устройства скатной крыши выполняются подготов тельные ра оты.
Стро тельно-монтажные работы по устройству скатной крыши выполняются в соответствии с требованиями проектной документации, при этом нео ходимо предусматривать выполнение следующих основных видов ра от:
– приемку подготовленного основания скатной крыши;
– устройство пароизоляции;
– устройство теплоизоляции;
– устройство примыканий к парапетам, свесам, инженерным коммуникациям и т.п.;
– монтаж (устройство) элементов вентиляции;
– устройство покрытия кровли;
– устройство водоотведения, в том числе организованного водостока;
– устройство элементов безопасности и снегозадержания на крыше. При этом несущие конструкции скатной крыши выполняются в
соответствии с проектом, ими могут быть:
– стропильные конструкции в виде ферм, рам и (или) их комбинаций, которые выполнены из металла, железобетона и дерева;
– железобетонные несущие плиты, монолитный железобетон.
При выполнении деревянных несущих конструкций, необходимо выполнять антисептическую обработку и огневую защиту согласно ГОСТ [46]. При этом выполнение антисептической обработки и огневой защиты деревянных несущих конструкции оформляется актами освидетельствования скрытых работ, в соответствие с требованиями [7].
29
Также при наличии несущих стропильных конструкций выполняется сплошная или разреженная обрешетка, которая зависит от типа пароизоляции и проектного решения;
При монтаже теплоизоляции необходимо предотвращать сползание материала, особенно это актуально на скатных крышах с уклоном более
60%.
На карнизах, коньках и в местах примыкания скатной крыши, к выступающим конструктивным элементам необходимо выполнить приточно-вытяжные отверстия для вентиляции подковерного пространства скатной крыши. Вентиляция подкровельного пространства
скатной крыши осуществляется одним или одновременно несколькими |
||||
способами, а менно через: слуховые окна, вытяжки, а также через |
||||
С |
|
продухи. Также при устройстве мансарды |
||
коньковый |
карн зный |
|||
между |
утепл телем |
и |
кровельным материалом организовывается |
|
вент л руемое подкровельное пространство. |
||||
Для вент ляц |
чердачного пространства необходимо выполнить |
|||
|
-вытяжные отверстия или слуховые окна общей площадью |
|||
приточно |
||||
сечен я |
не |
менее |
1/300 части от общей площади горизонтальной |
|
проекц |
скатной |
крыши. Габаритные размеры и внешний вид |
||
|
б |
слуховых окон выполняются по проекту. При этом в слуховых окнах скатной крыши допускается устраивать выход на кровлю прямоугольной формы размером не менее 600х800 мм.
Приточно-вытяжные отверстия защищаются металлической сеткой |
|||
|
|
Д |
|
по ГОСТ [47] или перфорированной лентой с ячейками размером не |
|||
более 20х20 мм. |
А |
||
Слуховые окна также необходимо закрывать жалюзийными |
|||
решетками или металлической сеткой. |
|
||
При формировании |
вентиляционного |
зазора контробрешеткой |
|
|
|
И |
|
необходимо предусматривать следующую последовательность работ: |
|||
– на теплоизоляцию |
из волокнистых |
материалов укладывается |
ветрозащитная мембрана, которая закрепляется в соответствии с проектным решением;
– устанавливается контробрешетка;
– монтируется основание под кровлю, которая бывает в виде сплошной или разреженной обрешетки, что зависит от типа гидроизоляционного материала и проектного решения.
В случае отсутствия возможности выполнить забор воздуха из-под карниза, необходимо выполнить щелевой продух согласно проекту.
Монтаж элементов вентиляции производится в соответствии с техническими условиями изготовителей и проектными решениями.
30
