Шестеренные
Винтовые
31.Основное технические показатели насосов
Основные показатели и характеристики насосов, приводимые в описаниях и технической литературе, следующие:
- Подача насоса Q – показатель, характеризующий объем жидкости, перекачиваемой в единицу времени. Кроме объемной подачи насос может иметь характеристику массовой или весовой подачи, однако принято указывать именно объем перекачиваемой среды, измеряемый под давлением на выходе насоса. Кроме подачи часто имеет значение производительность насоса, то есть расход рабочей жидкости на входе.
- Напор насоса H – показатель, характеризующий разность механической энергии движения жидкости на выходе и входе насоса. Напор, как и подача, может быть весовым, объемным и массовым. Характеристика весового напора используется наиболее широко, однако она неприменима для описания насосов, используемых в условиях отсутствия гравитации. Кроме того, параметром напора также пренебрегают для высоконапорных агрегатов, создающих большую скорость движения среды, потому как эта величина ничтожно мала по сравнению со статическим давлением.
- Коэффициент полезного действия агрегата – показатель, характеризующий отношение полезной гидравлической мощности к полной мощности, подводимой к насосу. Максимальное значение величины КПД характеризует оптимальный режим работы насоса. Различают оптимальный и номинальный режим работы насоса. Последний характеризуется допустимыми параметрами работы насоса, а оптимальный – это режим работы с такими параметрами, когда насос функционирует наиболее эффективно.
Основные показатели технической характеристики:
Р – давление, МПа (кг.с/см2)
N – мощность, квт
.n – частота вращения вала, об/мин(с-1)
Т – температура, 0С(К)
Нв –допустимая вакуумметрическая высота всасывания, м вод.ст.
∆h – допускаемый кавитационный запас, м
32. Графические характеристики центробежных насосов.
Для ламинарного режима движения коэффициент гидравлического трения , а с учетом расхода жидкости и того, что трубопровод выполнен из труб круглого сечения,
(6.27)
Для развитого турбулентного режима движения, когда Re>104 коэффициент гидравлического трения определяется по уравнению
Б.Л. Шефринсона:

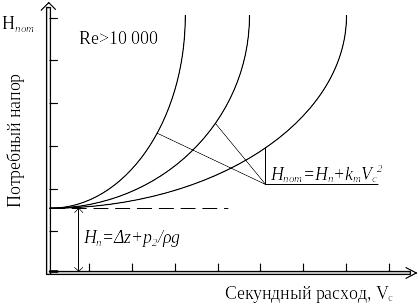

На нижеприведенном рисунке 6.4 представлены графические характеристики трубопровода, схема которого приведена на рисунке 6.2 для различных режимов движения подвижных сред. Для переходного режима движения когда показатель степени в уравнении (6.26) m =1,75
а) б)
33. Главная характеристика насоса. Рабочая область насоса.
Напорная характеристика:Насоса–главная характеристика насоса зависимость напора развиваемого насосом от производительности. Производительность насоса характеризует количество жидкости проходящей в единицу времени через нагнетательный патрубок насоса. Раньше этот показатель назывался подачей насоса, обозначалась подача насоса через Q и имела размерность л/мин
Зависимость называется главной характеристикой насоса.
Анализ главной характеристики центробежного насоса H=f(Vс) показывает, что с увеличением подачи насоса при постоянной частоте вращения рабочего колеса, его напор H уменьшается. Лишь на коротком начальном участке кривой наблюдается незначительное повышение напора с возрастанием подачи. Этот участок характеризуется неустойчивой работой насоса, сопровождающейся толчками, ударами, а поэтому насос должен работать в области нисходящей ветви кривой. Вместе с тем, в этой же области и лежат максимальные значения КПД насоса. Точка «опт», соответствующая максимуму на кривой с , является наиболее выгодной точкой и ей соответствует оптимальное значение подачи насоса Vопт, потребляемой мощности Nопт и создаваемого напора Hопт.. При отклонении η от оптимальной точки его значение падает. Предельным снижением КПД от его максимального значения является величина в (5 7)%. Область подач насоса, ограниченная данным отклонением, называется рабочей областью насоса. На рисунке 7.2б рабочая область затенена.
