32 Структурная схема увк
Отличие УВК от универсальных ЭВМ:
УВК через датчики исполнительного механизма осуществляет непосредственную связь с объектом управления
УВК должен быстро реагировать на события происход. объекта, т.е. работать с ним в одном темпе

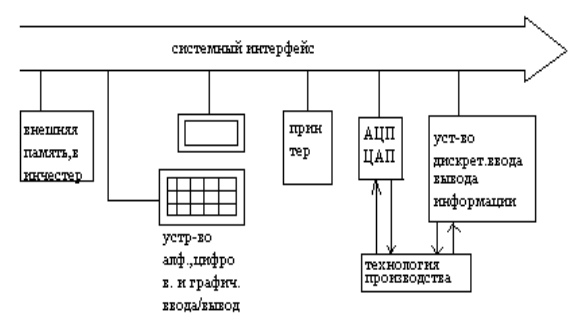

Структурная схема УВК
31 Расходомеры переменного перепада давления и тахометрические расходомеры: устройство, принцип, достоинства и недостатки
Расходомерами переменного перепада давления называются измерительные приборы, принцип действия которых основан на измерении перепада давления, создаваемого при протекании жидкого или газообразного вещества .каким-либо сужающим устройством, установленным внутри трубопровода. При протекании жидкого или газообразного вещества через сужающее устройство вследствие перехода части потенциальной энергии давления в кинетическую энергию средняя скорость потока в суженном сечении повышается. В результате этого статическое давление потока после сужающего устройства становится меньше, чем перед ним. Разность этих давлений (перепад давления) зависит от расхода протекающего вещества и может служить мерой расхода.
Расходомеры переменного перепада давления получили широкое распространение как в промышленных, так и в экспериментальных измерениях благодаря присущим данному способу измерения достоинствам, к которым следует отнести:
а) сравнительно высокую точность измерения;.
б) удобство и универсальность метода;
в) возможность, измерения любых расходов (при некоторых ограничениях) жидкости, пара и газа, находящихся при различных температурах и давлениях;
г) легкость -серийного изготовления приборов.
К недостаткам данного метода измерения следует отнести:
а) некоторую потерю энергии потока;
б) относительную трудность промышленного применения при малых расходах вещества, в пульсирующих потоках и потоках вещества, содержащего инородные примеси, а также потоках вещества, находящегося при параметрах, близких к равновесным.
30 Влияние и составляющей закона регулирования на качество переходных процессов аср
Интегральный закон регулирования (И – регулятор) переходной процесс колебаний часто с перерегулированием; большое время регулирования. Для идеального И – регулятора переходная характеристика возрастает линейно и неограниченно. Скорость возрастания обратно пропорциональна времени регулирования.
Пропорциональный закон регулирования (ПИ – регулятора) переходной процесс характеризует уменьшение времени регулирования с сокращением колебательности. Переходная характеристика воспроизводит форму входного воздействия увеличивая его в k – раз. Пи – регулятор переходная характеристика идеального и реального приведена на рисунке.
29 Расходомеры постоянного перепада давления. Индукционные расходомеры: устройство, принцип действия, область применения
Расходомеры постоянного перепада давления: ротаметры, поплавковые и поршневые. Принцип действия основан на зависимости от расхода в-ва вертикального перемещения тела – поплавка, находящегося в потоке и изменяющего при этом площадь проходного отверстия прибора т. о., что перепад давления по обе стороны поплавка остается постоянным.
Ротаметры. Применяются для измерения расходов однородных потоков чистых и слабозагрязненных жидкостей и газов, протекающих по трубопроводам и неподверженных значительным колебаниям (виноделье, спирт и др.).
Ротаметр представляет собой длинную коническую трубку 1, располагаемую вертикально, вдоль которой под действием движущегося снизу вверх потока перемещается поплавок 2. Он перемещается до тех пор, пока площадь кольцевого отверстия между поплавком и внутренней поверхностью конусной трубки не достигнет такого размера, при котором перепад давления по обе стороны поплавка не станет равным расчетному. При этом действующие силы на поплавок уравновешиваются, а поплавок устанавливается на высоте, соответствующей определенному значению расхода.
Поплавковый расходомер постоянного перепада давления.
Состоит из поплавка 1 и конического седла 2 расположенного в корпусе прибора. Коническое седло выполняет ту же роль, что и коническая трубка ротаметра. Различие в том, что длина трубки и диаметр седла примерно равны, ау ротаметра длина трубки значительно больше ее диаметра.
Поршневой расходомер.
Чувствительным элементом явл. поршень 1 перемещающийся внутри втулки 2. Втулка имеет входное отверстие 5 и выходное 4, которое является диафрагмой переменного сечения. Поршень с помощью штока соединен с сердечником передающего преобразователя 3. Протекающая через расходометр жидкость поступает под поршень и поднимает его. При этом открывается в большей или меньшей степени отверстие выходной диафрагмы. Жидкость протекающая через диафрагму, одновременно заполняет также пространство над поршнем, что создает противодействующее усилие.
