Описание и принцип работы оборудования

Рис. 3. Внешний вид экстракционной колонны.

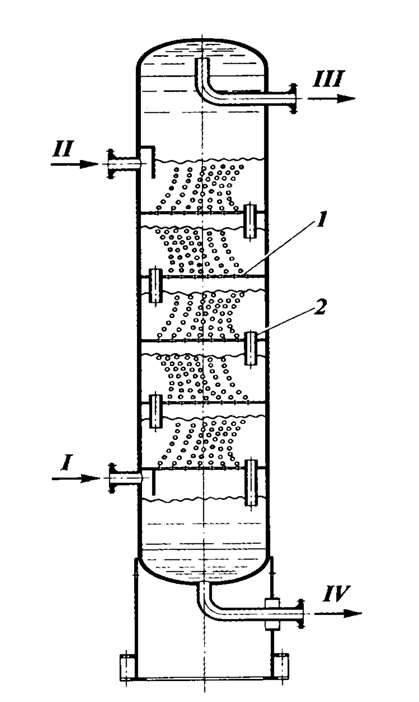

Рис. 4. Схема экстрактора.

1 - полотно ситчатой тарелки, 2 - переливной патрубок.

Потоки: I - сырье, II - растворитель, III - рафинатный раствор, IV - экстрактный раствор.

Колонна имеет вертикальный цилиндрический корпус и перфорированные (ситчатые) тарелки 1, снабженные переливными устройствами 2. Тяжелая фаза ТФ подается непрерывно в колонну, сплошным потоком опускается по колонне и удаляется. Легкая фаза ЛФ непрерывно поступает под нижнюю тарелку. Проходя через отверстия тарелки, эта фаза диспергируется и в виде капель поднимается под следующую тарелку. В верхней части дисперсная фаза коалесцирует в сплошной слой, образуя уровень раздела фаз а и удаляется. В процессе образования капель и их движения осуществляется процесс массообмена.

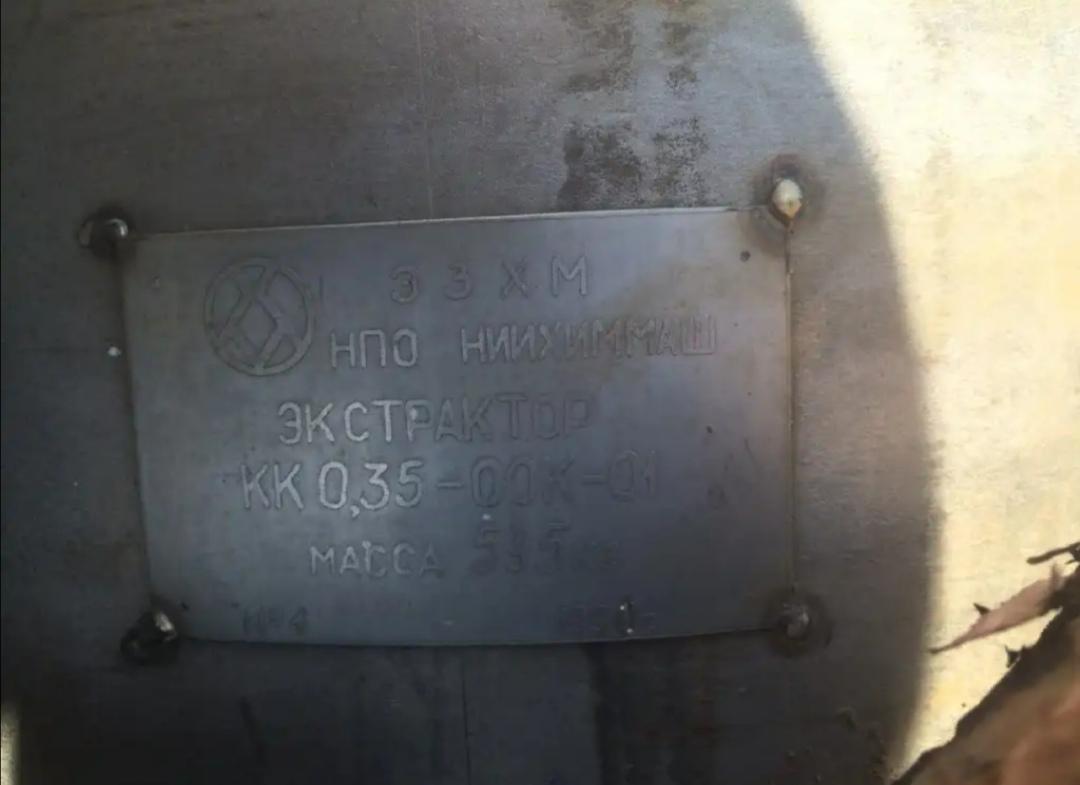

Рис. 5. Модель экстрактора.

Технические характеристики

Табл. 1. Технические характеристики выбранной модели.

Модель	КС - 0,35 - 00К – 01
Полный рабочий объём, м3	0,67
Производительность, м3/час
По раствору роданистого натрия	0,69
По раствору серной кислоты	0,2
По ДИПЭ (Дизопропиловый эфир)	2,34
Количество ситчатых тарелок, шт	16
Диаметр аппарата, мм	350
Высота, мм	7760
Длина, мм	1080
Ширина, мм	680
Масса, кг	595
Масса аппарата с продуктом, кг	1360
Рабочая среда	токсичная, коррозионная, взрыво и пожароопасная
Основной конструкционный материал	нержавеющая сталь марки - 06ХН28МДТ - ЭИ-943

Выбор оборудования был произведен на основе следующих преимуществ:

• Большая площадь диспергирования

• Высокая производительность

• Высокая эффективность

• Возможна конструкция без болтовых креплений

• Минимальное время монтажа

• Минимальное межтарельчатое расстояние позволяет обеспечить максимальное число ступеней массопереноса.
