Описание и принцип работы оборудования

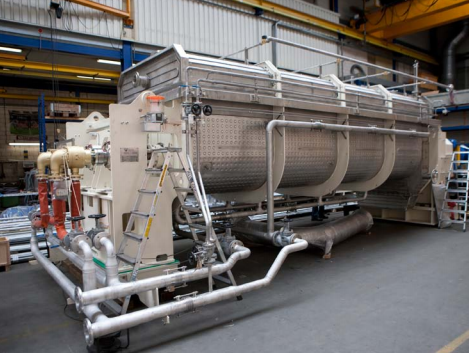

Рис. 3. Внешний вид лопастной сушилки Гауда.
Рис. 4. Схема сушильной установки.
Продукт подаётся с одной стороны сушилки через входное отверстие в крышке в установленный с небольшим наклоном корпус. Под силой тяжести и за счёт псевдосжижения продукт по мере высушивания перетекает к концу установки, и, переваливаясь через специальный шлюз, попадает в разгрузочный конвейер. Благодаря специальной клиновидной форме лопастей, установленных на валах сушилки, продукт оптимально перемешивается в радиальном направлении, и обеспечивается интенсивный теплообмен. Температура устанавливается в зависимости от продукта в диапазоне от 120 до 250 °C. Валы выставлены таким образом, что клиновидные лопасти сходятся в определённой точке, это позволяет сохранить оптимальный контакт между продуктом и поверхностью лопастей. Сушилка имеет пыленепроницаемое исполнение и может быть оборудована для сушки под вакуумом. Во время вытяжки испарений возможно подключение промывочного газа с обеих сторон сушилки. Возможно осуществление газонепроницаемой конструкции для предотвращения утечки выпариваемого растворителя.
Технические характеристики
Лопастная сушилка/охладитель АНДРИЦ Гауда имеет различные исполнения, модельный ряд начинается от небольших установок с площадью теплообмена 1,5 м2 и до огромных мега-процессоров с площадью теплообмена 295 м2 и мощностью по испарённой влаги более 12 т/час. Возможно применение различных теплоносителей как жидких, так и парообразных (вода, минеральное масло, насыщенный пар).
Табл. 1. Технические характеристики выбранной модели.
-
Модель
GPD 3W6
Общая длина TL, мм
4000
Длина L, мм
1910
Вторичная длина IL, мм
1635
Общая ширина TW, мм
1100
Вторичная ширина IW, мм
600
Высота H, мм
1300
Диаметр D, мм
300
Поверхность теплообмена, м2
6,0
Эффективный объем продукта, м3
0,21
Частота вращения, об/мин
22
Установочная мощность, кВт
3
Масса, кг
2300
Выбор оборудования был произведен на основе следующих преимуществ:
Непрерывность процесса;
Производительность;
Высокая теплопроводность;
Возможность сушки под вакуумом;
Эффект самоочистки лопастей;
Аккуратное обращение с продуктом;
Закрытая система;
Не требуется промывочный газ.
Список литературы:
Игнатович Э. Химическая техника. Процессы и аппараты. Москва: Техносфера, 2007;
http://www.cesolutions.ru/production/kristallizatsiya/lopastnye_sushilki/;
https://hosokawa.ru/technologies/drying/continuous-drying/paddle-dryer.html;
http://andritz-se.ru/wp-content/uploads/2015/05/%D1%81%D1%83%D1%88%D0%BA%D0%B0-%D0%BB%D0%BE%D0%BF%D0%B0%D1%81%D1%82%D0%BD%D0%B0%D1%8F-Paddle1.pdf;
http://www.itc-equip.com/sushilki/vakuumnye-sushilki/sushilka-vakuumnaya-lopastnaya-druvatherm/;
https://hosokawa.ru/technologies/drying/drying-by-lot/conical-blade-drier.html.
