§ 6. Механические колебания сердца
Существуют различные методы исследования сердца, в основе которых лежат механические периодические процессы.
а) Баллистокардиография (БКГ) – метод исследования механических проявлений сердечной деятельности, основанный на регистрации пульсовых микроперемещений тела, обусловленных выбрасыванием толчком крови из желудочков сердца в крупные сосуды. При этом возникает явление отдачи.
Тело человека помещают на специальную подвижную платформу, находящуюся на массивном неподвижном столе. Платформа в результате отдачи приходит в сложное колебательное движение. По баллистокардиограмме (рис. 11) можно судить о движении крови и состоянии сердечной деятельности.
Рис. 11. Запись баллистокардиограммы
б) Апекскардиография (АКГ) – метод графической регистрации низкочастотных колебаний грудной клетки в области верхушечного толчка, вызванных работой сердца. Для регистрации колебаний используется пьезодатчик, который фиксируют на грудной клетке в точке максимальной пульсации (верхушечный толчок). Эту точку определяют пальпаторно. По сигналам датчика строится апекскардиограмма (рис. 12).
При анализе АКГ сравнивают амплитуды разных фаз работы сердца с максимальным отклонением от нулевой линии, которое принимают за 100 %.
Рис. 12. Запись апекскардиограммы
в) Кинетокардиография (ККГ) – метод регистрации низкочастотных вибраций стенки грудной клетки, обусловленных сердечной деятельностью.
Кинетокардиограмма отличается от апекскардиограммы: первая фиксирует запись абсолютных движений грудной стенки в пространстве, вторая регистрирует колебания межреберей относительно ребер. ККГ имеет сложный вид (рис. 13).

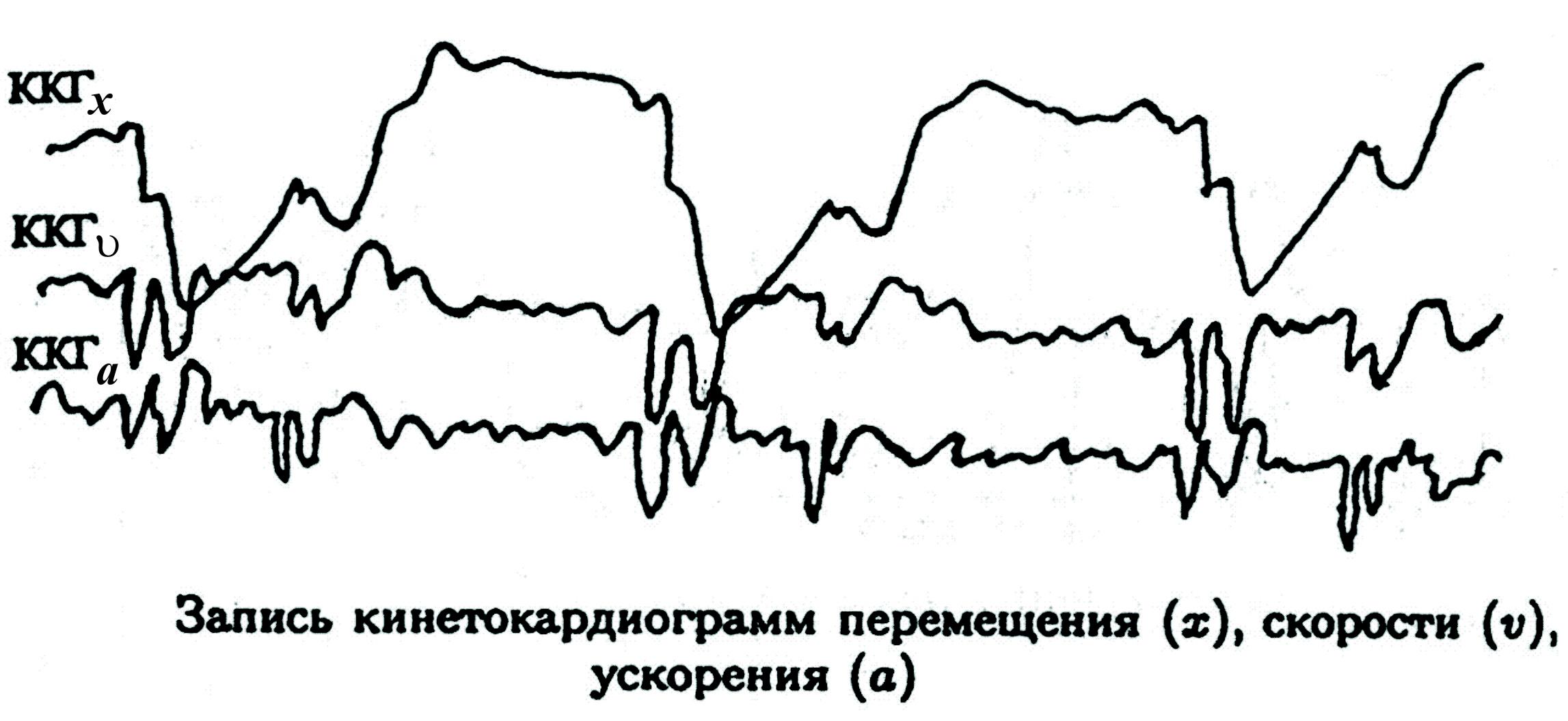

Рис. 13. Запись кинетокардиограмм перемещения (x),
скорости (),
ускорения (a)
г)
Динамокардиография
(ДКГ)
– метод оценки перемещения центра
тяжести грудной клетки. ДКГ позволяет
регистрировать силы, действующие со
стороны грудной клетки человека. Для
записи ДКГ пациент располагается на
столе, лежа на спине. Под грудной клеткой
находится воспринимающее устройство,
которое состоит из двух жестких
металлических пластин размером 3030 см,
между которыми расположены упругие
элементы с тензодатчиками.
Периодически меняющаяся по величине и месту приложения нагрузка слагается из трех составляющих: постоянная – масса грудной клетки; переменная – эффект дыхательных движений; переменная – механические процессы, сопровождающие сердечное сокращение. Запись ДКГ осуществляют при задержке дыхания в двух направлениях относительно продольной и поперечной осей воспринимающего устройства (рис. 14).

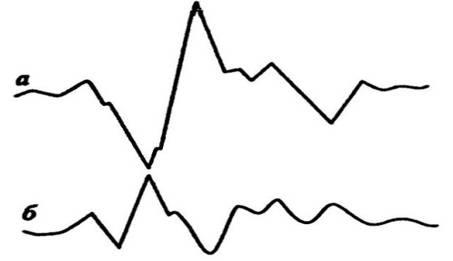

Рис. 14. Запись нормальной продольной (а)
и поперечной (б) динамокардиограмм
§ 7. Вибрации
Вибрации – вынужденные колебания тела, при которых либо все тело колеблется как единое целое, либо колеблются его отдельные части с различными амплитудами и частотами.
Источник вибрации – работа машин, механизмов. Колебания, возникшие в каком-либо месте тела, распространяются по всему телу в виде упругих волн. Эти волны вызывают в тканях организма переменные деформации различных видов (сжатие, растяжение, изгиб, сдвиг и др.). Степень воздействия вибраций зависит от частоты, амплитуды, скорости и ускорения колеблющейся точки, энергии колебательного процесса.
Продолжительное воздействие вибраций вызывает в организме стойкие нарушения нормальных физиологических функций. Может возникнуть «вибрационная болезнь». Это приводит к ряду серьезных нарушений в организме человека.
Вредны и кратковременные вибрации, если в их спектре содержатся частоты, совпадающие с частотами собственных колебаний частей тела. Человеческое тело и его органы имеют собственные частоты колебаний в диапазоне от 3 до 12 Гц. Вследствие резонанса вибрация органов увеличивается, они деформируются, смещаются или теряют фиксацию, может произойти их механическое повреждение.
Вибрации могут быть и полезными, например, при массаже – ручном или аппаратном. Аппараты бывают для общей вибрации – вибрационные стул, кровать, платформа и аппараты местного вибрационного воздействия на отдельные участки тела.
