3. Поверочный расчет магнитной цепи.
3.1. Описание методики расчета.
Любая магнитная цепь связана с особыми трудностями при расчёте, вызванными заранее неизвестными значениями потоков на различных её частях, которые определяют магнитное сопротивление его участков. В работе применён известный метод расчёта магнитной цепи по участкам с помощью коэффициентов рассеяния [ 11 и др.]. При использовании этого метода заранее рассчитываются коэффициенты рассеяния (σi), показывающие отношение потока на участке магнитной цепи (Фi) к потоку в рабочем зазоре (Фδ)
Разбив магнитную цепь на участки,
рассчитав по известным выражениям [ 1,
10, 11 и др.] коэффициенты рассеивания на
этих участках, задаваясь значениями
потоков в рабочем зазоре (Фδ),
находятся потоки на соответствующих
участках (Фi),
значения магнитной индукции на участках
(,Si– поперечное сечение участка), по кривой
намагничивания для материала
магнитопровода (B =f(H))
находят напряжённость поля на
соответствующем ферромагнитном участке
(Hi)
и падение напряжения на нём (UMi=Hili,li– длина участка). Падение магнитного
напряжения в воздушных зазорах (Uδi)
находятся по заранее рассчитанным
магнитным проводимостям зазоров (Λδi).
Пройдя по замкнутому контуру, определяется МДС системы (F) в соответствии со вторым законом Кирхгофа

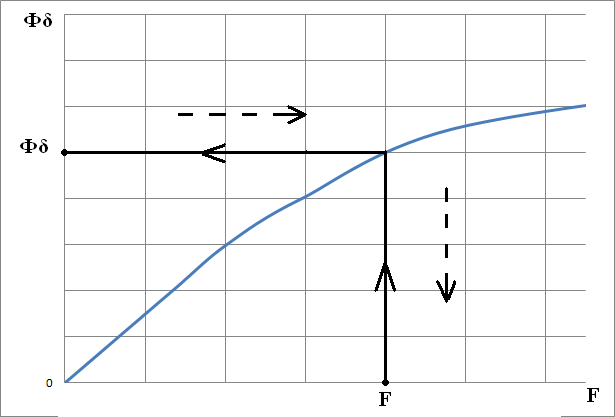

и строится кривая намагничивания магнитной системы Фδ=f(F) (рисунок 3.1.1.)
Рис.3.1.1. Кривая намагничивания магнитной системы.
по которой при известной МДС (F) графически определяется искомый магнитный поток в рабочем зазоре или МДС по заданному потоку в рабочем зазоре (пунктир на рисунке 3.1.1.).

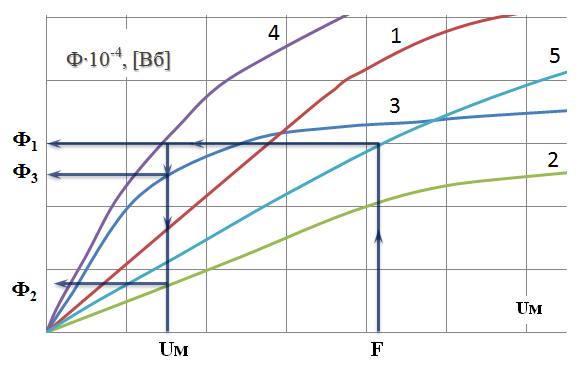

Исследуемая Ш –образная магнитная система относится к несимметричным разветвлённым магнитным системам, расчёт которых имеет свои особенности. Расчёт ведётся в следующей последовательности. Сначала рассчитывается и строится кривая намагничивания средней (1, рисунок 3.1.2.), правый (2) и левый (3) ветвей магнитопровода.
Рис.3.1.2. К расчету
несимметричной магнитной цепи.
Затем кривые (2) и (3) складываются при одинаковом магнитном напряжении для получения суммарной кривой намагничивания (4) крайних ветвей. Полученная кривая (4) складывается с кривой (1) при одинаковых значениях магнитных потоков. При этом получается полная кривая намагничивания (5) всей магнитной цепи.
Зная МДС обмотки (F) по данным кривой находится поток Ф1и поток Ф2и Ф3так, как это показано на рисунке 3.1.2.
По рассмотренной методике рассчитана магнитная цепь одного из макетов Ш-образной магнитной системы, эскиз и размеры которой изображены на рисунке 3.1.3.
F=840, 980 А;
lc=50
мм;
dc=16
мм;
dп=27 мм;
hп=3 мм;
а=ая=3 мм;
b=bя=
44 мм;
lя=57,2 мм;
δ1=3,5 (2,5; 1,5;
1,0; 0,1) мм;
δп1= δп2=δ3=0,1 мм;
с=27,6 мм;
Материал - сталь 10895
lя
bя
dc
dп
lс
а
ая
1 мм b
с
δ2
δ1
δ3
δп2
δп1
hп
Рис.3.1.3. Размеры магнитной цепи.
