Глава 3. Основные понятия о теории резания. Элементы резания при фрезеровании
В процессе фрезерования зубья фрезы при ее вращении последовательно один за другим врезаются в надвигающуюся заготовку и снимают стружку, осуществляя резание.Элементами резания при фрезеровании являются ширина фрезерования, глубина фрезерования, скорость резания и подача.
Ширина и глубина фрезерования
Шириной фрезерованияназывают ширину обрабатываемой поверхности в миллиметрах (рис. 52). Ширина фрезерования обозначается через В.
Глубиной резания при фрезеровании, илиглубиной фрезерования, или часто глубиной срезаемого слоя, называют толщину (в миллиметрах) слоя металла, снимаемого с поверхности заготовки фрезой за один проход, как это показано на рис. 52. Глубина фрезерования обозначается через t. Глубина фрезерования измеряется как расстояние между обрабатываемой и обработанной поверхностями.Весь слой металла, который необходимо удалить при фрезеровании, называется, как указывалось выше, припуском на обработку. Глубина фрезерования зависит от припуска на обработку и мощности станка. Если припуск велик, обработку производят в несколько переходов. При этом последний переход производят с небольшой глубиной резания для получения более чистой поверхности обработки. Такой переход называют чистовым фрезерованием в отличие от чернового, или предварительного фрезерования, которое производят с большей глубиной фрезерования. При небольшом припуске на обработку фрезерование производят обычно с одного прохода.

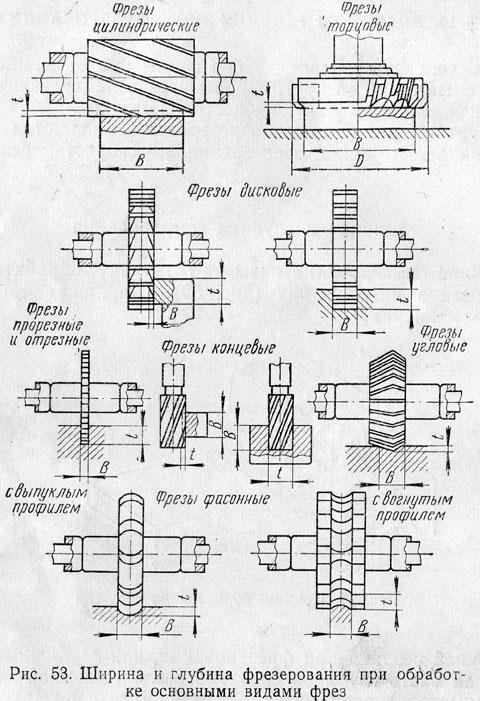

На рис. 53 показана ширина В и глубина фрезерования t при обработке основными видами фрез.
Расчет режимов резания при фрезеровании
При фрезеровании различают два основных движения: вращение фрезы вокруг своей оси — главное движение и перемещение заготовки относительно фрезы — движение подачи. Скорость вращения фрезы называют скоростью резания, а скорость перемещения детали — подачей. Скорость резания при фрезеровании — это длина пути (в м), которую проходит за1 миннаиболее удаленная от оси вращения точка главной режущей кромки.
Скорость резания легко определить, зная диаметр фрезы и частоту ее вращения (число оборотов в минуту). За один оборот фрезы режущая кромка зуба пройдет путь, равный длине окружности, имеющей диаметр D:
l = πD,
где l— путь режущей кромки за один оборот фрезы.
Длина пути
Длина пути, пройденная кромкой зуба фрезы в единицу времени,
L = ln = πDn,
где n— частота вращения,об/мин.
Скорость резания
Принято обозначать диаметр фрезы в миллиметрах, а скорость резания в метрах в минуту (м/мин), поэтому написанную выше формулу можно записать в виде:
Частота вращения фрезы
В производственных условиях часто требуется определить необходимую частоту вращения фрезы для получения заданной скорости, резания. В этом случае используют формулу:
Подача
Подачей S называют скорость перемещения стола с заготовкой относительно инструмента (фрезы).
При фрезеровании различают следующие подачи:
Sz (мм/зуб) – на один зуб фрезы;
Sоб (мм/об) – на один оборот фрезы;
Sмин (мм/мин) – минутную.
Эти подачи связаны следующими зависимостями:
Sоб = Sz ∙ z (мм/об)
Sмин = Sоб ∙ n = Sz ∙ z ∙ n (мм/мин)
Sz = Sоб / z = Sмин / n ∙ z (мм/зуб), где z – число зубьев фрезы.
Пример:
Обработка детали производится 5-и зубой концевой фрезой при 2400 об/мин. Рекомендуемое значение подачи на зуб равно 0,02 мм/зуб. Определить оптимальную подачу для фрезерования.
Дано: z= 5;n= 2400 об/мин;Sz = 0,02 мм/зуб.
Sмин= ? (мм/мин)
Sмин = Sz ∙ z ∙ n= 0,02 ∙ 5 ∙ 2400 = 240 мм/мин.
