4.3. Согласующие элементы

Функциональные элементы в составе систем управ­ления могут быть разнородными по типу сигнала, роду тока, по со­противлениям и мощности и по другим показателям. Поэтому при соединении элементов возникает задача согласования их характери­стик. Эту задачу решают согласующие элементы. К дан­ной группе элементов относятся фазовые детекторы, со­гласующие род тока, цифроаналоговые и аналого-цифровые преобразователи, согласующие тип сигнала, эмиттерные повторители, согласующие входные и выход­ные сопротивления, усилители мощности, гальванические разделители и другие элементы. Функцию согласования могут выполнять также элементы, нормально предна­значенные для других целей. Например, рассмотренный в п. 4.1 операционный усилитель оказывается эмиттерным повторителем относительно неинвертируемого входа при подключении выходного напряжения на инвертируемый вход.

Для гальванического разделения может быть, например, использован трансформаторный датчик напряжения. Такие и подобные им элементы оказываются очевидными или известными и рассматриваться не будут.

Рассмотрим более сложные типовые согласующие элементы.

Фазовый детектор (ФД) в научно-технической лите­ратуре получил ряд других названий: фазочувствительный усилитель, фазочувствительный выпрямитель, фазовый дискриминатор, демодулятор.

Назначение ФД - преобразование входного напряжения переменного тока U_вх в выходное напряжение постоянного тока U_вых, полярность и амплитуда которого зависят от фазы входного напряжения . Таким образом, ФД имеет две входные координаты: амплитуду входного напряжения U_вхm и фазу входного напряжения  и одну выходную координату: среднее значение выходного напряжения U_вых. Различают два режима работы ФД: амплитудный режим, когда фаза входного напряжения остается постоянной, принимая одно из двух значений 0 или , U_вхm = var и U_вых = f(U_вхm); фазовый режим, когда U_вх = const,  = var и U_вых = f().

В амплитудном режиме ФД применяется как преобразователь сигнала рассогласования переменного тока в управляющий сигнал в следящих приводах постоянного тока, как преобразователь выходного сигнала тахогенератора переменного тока и так далее. В фазовом режиме ФД приме­няется в системах управления, в которых контролируе­мой и управляющей величиной является плавно изменяющаяся фаза.

На фазовый детектор, как правило, не возлагается функция усиления напряжения.

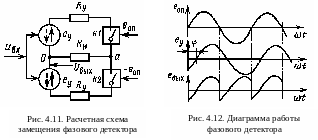

Поэтому коэффициент усиления ФД близок к единице. На рис. 4.11 изображена расчетная схема замещения двухполупериодного ФД. Схема соответствует нулевой схеме выпрямления, в которой вентили заменены функциональными ключами K1 и К2. Сопротивление нагруз­ки R_н, на котором выделяется выходное напряжение, соединяет средние точки а, 0 ключей и источников ЭДС управления e_у. В каждый контур введено внутреннее сопротивление источника ЭДС управления R_у. Состоя­нием ключей управляет опорная ЭДС e_оп в соответствии с алгоритмом: для е_оп > 0 К1 включен, то есть его

к оммутационная функция y_к1 = 1, а К2 отключен, то есть его коммутационная функция y_к2 = 0. Для e_оп < 0 y_к1 = 0, а y_к2 = 1. Дан­ный алгоритм может быть представлен формулами

y_к1 = (1+sign e_оп) /2; y_к2 = (1- sign e_оп ) /2 . (4.10)

Очевидно, что при замкнутом К1 выходная ЭДС e_вых между точками а, 0 равна e_у, а при замкнутом К2 e_вых = - e_у, то есть

e_вых = e_уy_к1 - e_уy_к2. (4.11)

Подстановка (4.10) в (4.11) даст

e_вых = e_у sign e_оп. (4.12)

Соответствующая алгоритмам (4.11) и (4.12) диа­грамма изменения выходной ЭДС приведена на рисунке 4.12.

Если

e_оп = E_опmsint и e_у = E_уmsin(t - ),

где E_опm, E_уm - амплитудные значения опорной ЭДС и ЭДС управления;  - угловая частота опорной ЭДС и ЭДС управления, то среднее значение выпрямленной выходной ЭДС

. (4.13)

Так как E_уm = k_пU_вхm, среднее значение выходного напряжения , то с учетом (4.13)

, (4.14)

где k_п - коэффициент передачи от входного напряжения к ЭДС управления. Он определяется особенностями конкретной принципиальной схемы ФД.

Для  = const = 0 или  = const =  имеет место амплитудный режим работы ФД, для которого характеристика управления прямолинейна:

U_вых = k_ФДU_вх,

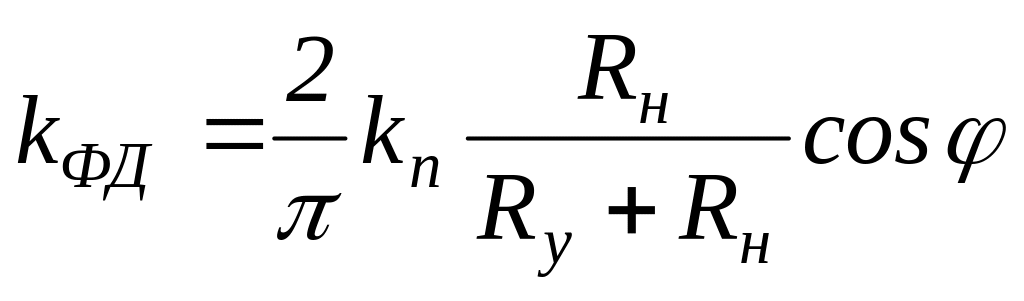

где с учетом (4.14) коэффициент усиления ФД в амплитудном режиме

.

При  = 0 значения выходных напряжений U_вых положительны, а при  =  значения выходных напряжений отрицательны.

Для U_вх = const и  = var имеет место фазовый режим ФД, для которого характеристика управления имеет вид

U_вых = k^'_ФД cos = k^'_ФД sin^',

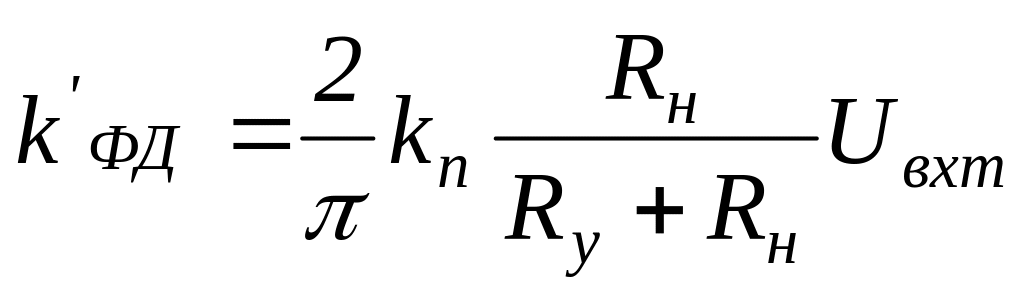

где ^' = /2 - , а коэффициент передачи ФД в фазовом режиме с учетом (4.14)

;

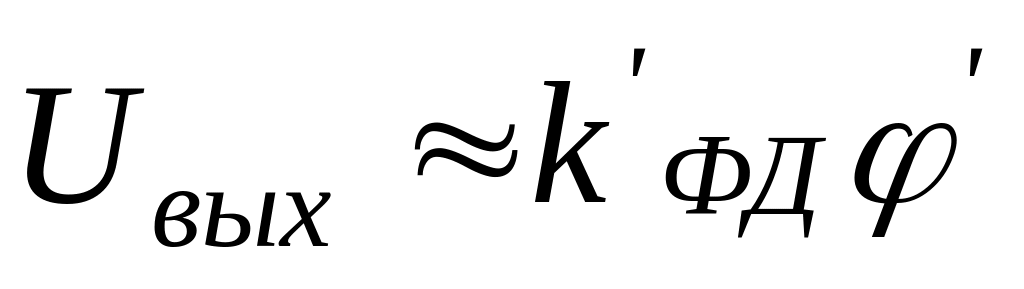

При малых ^' характеристика управления

.

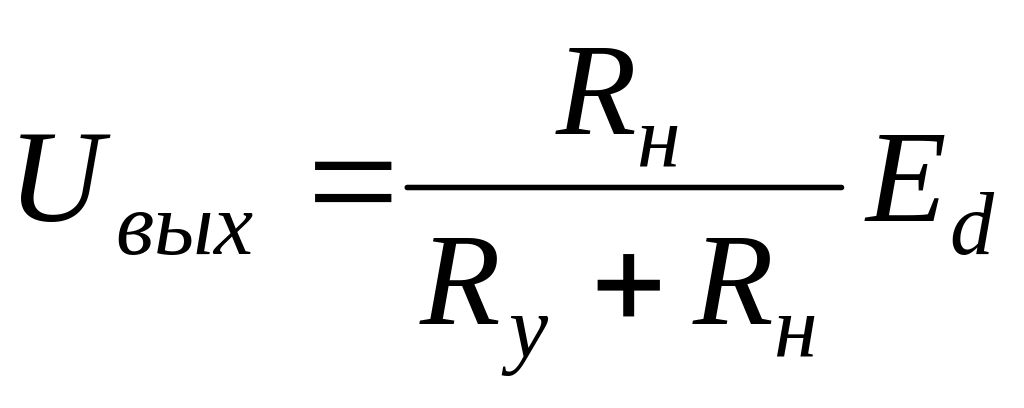

Работа ФД, их характеристики и принципиальные схемы рассмотрены в /1/.

Ц ифроаналоговые преобразователи (ЦАП). Преобразователь согласует цифровую часть системы управле­ния с аналоговой. Входная координата ЦАП - двоичное многоразрядное число A_n = a_n-1…a_i…a₁a₀, а выходная ко­ордината - напряжение U_вых, формируемое на основе опорного напряжения U_оп (рис. 4.13).

Схемы ЦАП строятся на основе резисторной матрицы, с помощью которой происходит суммирование токов или напряжений так, что выходное напряжение пропорцио­нально входному числу. В составе ЦАП можно выделить три основные части: резисторную матрицу, электронные ключи, управляемые входным числом, и суммирующий усилитель, формирующий выходное напряжение. На рис. 4.14 приведена простая схема нереверсивного ЦАП. Каждому разряду входного двоичного числа An соответ­ствует сопротивление

R_i = R₀ / 2ⁱ, (4.15)

где R₀ - сопротивление младшего разряда.

Резистор R_i подключается к источнику питания с опор­ным напряжением U_оп через электронный ключ K_i, кото­рый замкнут при a_i =1 и разомкнут при a_i = 0. Очевидно, что в зависимости от значения a_i сопротивление вход­ной цепи для i-гo разряда c учетом (4.15) определится выражением

R_i = R₀ /(2ⁱ a_i). (4.16)

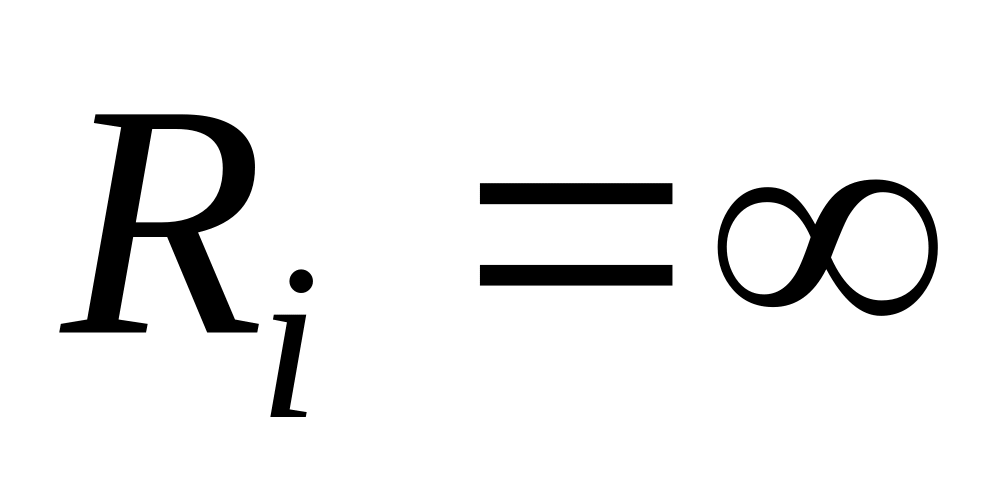

Тогда для а_i = 0 , то есть цепь разорвана, а для a_i =1 цепь включена и имеет сопротивление R₀ /2ⁱ.

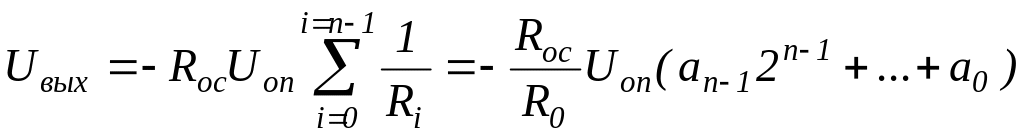

В схеме на рис. 4.14 операционный усилитель У суммирует входные токи и его выходное напряжение с учетом обозначений схемы и выражения (4.16)

. (4.17)

Выражение (4.17) вида U_вых = f(A_n) - это характеристика управления ЦАП. Она имеет ступенчатую форму с дискретностью по напряжению, соответствующей единице младшего разряда,

ΔU₀ = R_осU_оп / R₀ = k_ЦАП.

Величина ΔU₀ является одновременно и усредненным передаточным коэффициентом ЦАП k_ЦАП.

Аналого-цифровой преобразователь (АЦП) решает обратную задачу - преобразует непрерывное по форме входное напряжение в число, например, двоичное. Каж­дому выходному многоразрядному двоичному числу A_i соответствует диапазон изме­нения входного напряжения:

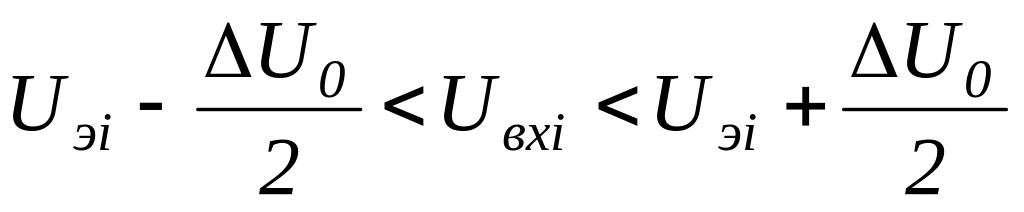

, (4.18)

где U_эi = ΔU₀ i - эталонное значение выходного напряжения, соответствующее выходному двоичному числу A_i; ΔU₀ - дискретность по выходному напряжению, соответствующая единице младшего разря­да выходного числа.

При n-разрядном АЦП общее число отличных от ну­ля эталонных уровней входного напряжения, отличаю­щихся друг от друга на ΔU₀, равно максимальному вы­ходному десятичному числу N=2ⁿ - 1. Так как каждый уровень U_эi, согласно (4.18), несет в себе информацию о числе, то в работе АЦП можно выделить основные операции: срав­нение входного и эталонного напряжений, определение номера уровня, формирование выходного числа в задан­ном коде. Усредненный передаточный коэффициент АЦП определяется как обратная величина соответствующего коэффициента ЦАП:

k_АЦП = 1 / ΔU₀.

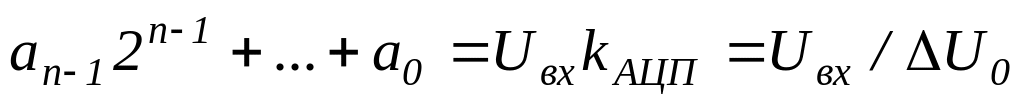

Тогда уравнение характеристики управления АЦП можно записать в виде

.

Характеристика управления АЦП имеет ступенчатую форму.

Схемы реализации АЦП можно разделить на два ос­новных типа: параллельного действия и последователь­ного действия.

Основное достоинство АЦП параллельного действия - высокое быстродействие. Преобразование аналогового входного напряжения в десятичное многоразрядное число происходит всего за два такта работы цифровых элементов схемы. Основной недостаток таких АЦП - большое число аналоговых компараторов и триггеров в составе схемы, равное 2ⁿ - 1, что делает многоразрядные АЦП параллельного типа чрезмерно дорогостоящими.

С ущественно меньшие аппаратурные затраты требу­ются в АЦП последовательного действия. На рис. 4.15 приведена схема следящего АЦП, относящаяся к группе схем последовательного действия. На схеме использованы не упомянутые раньше обозначения: ГТИ - генератор тактовых импульсов, СР - реверсивный счетчик, К - компаратор, Р - выходной регистр. Обозначения логических элементов И, ИЛИ-НЕ общепринятые.

Сравнение U_вх и U_э вы­полняется на комбинированном аналоговом компараторе с двумя выходами: «больше» (>) и «меньше» (<). Если U_вх - U_э >ΔU₀ / 2, то единичный сигнал оказывается на выходе >, при этом элемент И₁ проводит тактовые им пульсы на суммирующий вход (+1) реверсивного счет­чика СР. Растет выходное число СР, и соответственно увеличивается U_э, формируемое ЦАП. Если U_вх - U_э < ΔU₀ /2, то единичный сигнал появляется на выходе < , при этом импульсы от генератора тактовых импульсов через элемент И₂ проходят на вход вычитания (-1) счетчика СР и U_э уменьшается. При выполнении условия |U_вх - U_э | = ΔU₀ /2 на обоих вы­ходах К выделяются нулевые сигналы и элементы И₁ и И₂ оказываются запертыми для тактовых импульсов. Счет­чик прекращает считать, и остающееся на его выходе не­изменным число появляется на выходе регистра Р. Раз­решение на запись числа в регистр дает единичный сиг­нал элемента ИЛИ-НЕ, включенного на два выхода К. Рассматривая данную схему относительно U_вх и U_э, можно установить, что АЦП представляет собой замкну­тую по выходной координате систему регулирования с ре­гулятором К релейного действия. Система отслеживает эталонным напряжением на выходе ЦАП изменение вход­ного напряжения с установившейся точностью ±U₀ /2 и выдает на цифровом выходе число, соответствующее U_вх. Следящий АЦП позволяет быстро преобразовать только доста­точно медленное изменение входного напряжения.

Основной недостаток рассмотренного АЦП - плохое быстродействие. В са­мом неблагоприятном случае, когда скачком задано мак­симальное напряжение на входе, для выдачи соответствующей вы­ходной величины в цифровом коде потребуется 2ⁿ - 1 тактов. Некоторые схемы ЦАП и АЦП и их работа рассмотрены в /1/.
