2.4.Составление таблицы усилий в стойках рамы и выделение расчётных усилий по характерным сечениям
При составлении комбинации нагрузки от снега, ветра и кранов принимаются временными. При составлении комбинации необходимо учитывать только реально возможные комбинации усилий (с постоянной нагрузкой). Возможные комбинации нагрузок заносим в специальную таблицу, где выбираем наиболее опасное сочетание нагрузок. В случае сочетания постоянной и временных нагрузок необходимо их брать с коэффициентом 0.9.
Нагрузки от
вертикального и поперечного воздействия
крана принимаются как 2 нагрузки.
Рис.11

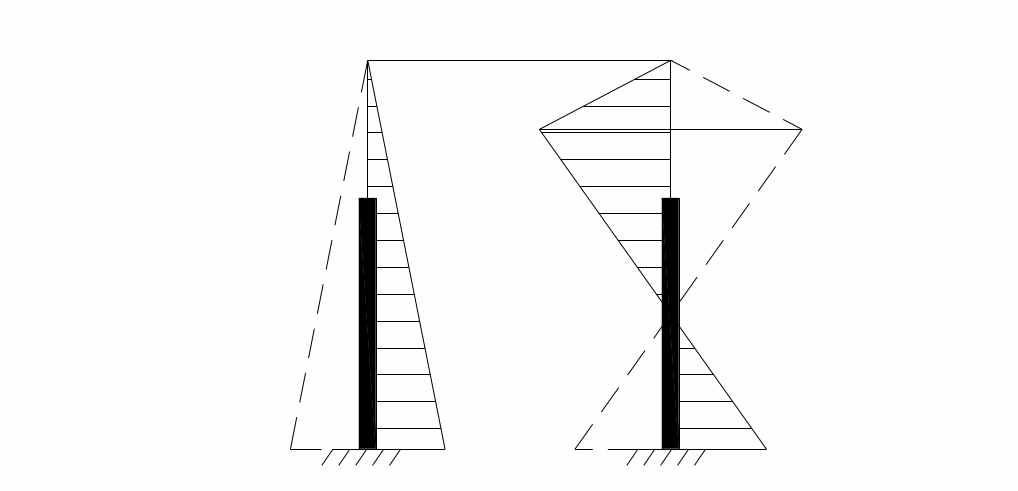

Эпюры от собственного веса, снеговой,
тормозной и крановой вертикальной
нагрузки.
Рис. 12 Эпюра от ветровой нагрузки
Результаты расчета бесшарнирной рамы на ЭВМ (M – кН . м, N – кН)
Таблица 1
Номер нагруз-ки |
Нагрузки и комбинации усилий |
|
nc |
Сечения стойки |
||||||||||||
1-1 |
2-2 |
3-3 |
4-4 |
|||||||||||||
M |
N |
M |
N |
M |
N |
M |
N |
Q |
||||||||
1 |
Собств. вес |
|
1 |
-145.44 |
-581.76 |
-149.27 |
-581.76 |
+141.61 |
-581.76 |
+133.00 |
-581.76 |
+0.64 |
||||
2 |
Снеговая |
|
1 |
-28.80 |
-115.20 |
-29.56 |
-115.20 |
+28.04 |
-115.20 |
+26.34 |
-115.20 |
+0.13 |
||||
0.9 |
-25.92 |
-103.68 |
-26.60 |
-103.68 |
+25.24 |
-103.68 |
+23.71 |
-103.68 |
+0.12 |
|||||||
3 |
Dmax |
на лев. ст. |
|
1 |
0 |
0 |
+371.32 |
0 |
-840.53 |
-1615.80 |
-5.06 |
-1615.80 |
-61.89 |
|||
0.9 |
0 |
0 |
+334.19 |
0 |
-756.48 |
-1454.22 |
-4.55 |
-1454.22 |
-55.70 |
|||||||
3* |
на пр. ст. |
|
1 |
0 |
0 |
+206.35 |
0 |
-223.92 |
-573.70 |
+240.37 |
-573.70 |
+34.39 |
||||
0.9 |
0 |
0 |
+185.71 |
0 |
-201.53 |
-516.33 |
+216.33 |
-516.33 |
+30.95 |
|||||||
4 |
T |
на лев. ст. |
|
1 |
0 |
0 |
40.12 |
0 |
40.12 |
0 |
372.62 |
0 |
30.57 |
|||
0.9 |
0 |
0 |
36.11 |
0 |
36.11 |
0 |
335.36 |
0 |
27.51 |
|||||||
4* |
на пр. ст. |
|
1 |
0 |
0 |
42.39 |
0 |
42.39 |
0 |
137.75 |
0 |
7.06 |
||||
0.9 |
0 |
0 |
38.15 |
0 |
38.15 |
0 |
123.98 |
0 |
6.35 |
|||||||
5 |
Вет-ровая |
на лев. ст. |
|
1 |
0 |
0 |
-74.40 |
0 |
-74.40 |
0 |
-518.22 |
0 |
+47.05 |
|||
0.9 |
0 |
0 |
-66.96 |
0 |
-66.96 |
0 |
-466.40 |
0 |
+42.34 |
|||||||
5* |
на пр. ст. |
|
1 |
0 |
0 |
+84.58 |
0 |
+84.58 |
0 |
+482.84 |
0 |
+40.17 |
||||
0.9 |
0 |
0 |
+76.12 |
0 |
+76.12 |
0 |
+434.56 |
0 |
+36.15 |
|||||||
Расчетные сочетания усилий
Таблица 2
№ соч. |
Сочетания усилий |
|
Сечения стойки |
|||||||||||||||||||
1-1 |
2-2 |
3-3 |
4-4 |
|||||||||||||||||||
M |
N |
M |
N |
M |
N |
M |
N |
Q |
||||||||||||||
1 |
+Mmax Nсоот |
nc=1 |
№ нагрузок |
– |
1,3,4* |
1,5* |
1,3*,4 |
|
||||||||||||||
усилия |
– |
– |
+264.44 |
-581.76 |
+226.19 |
-581.76 |
+745.99 |
-1155.46 |
|
|||||||||||||
nc = 0.9 |
№ нагрузок |
– |
1,3,4*,5* |
1,2,5* |
1,2,3*,4,5* |
|
||||||||||||||||
усилия |
– |
– |
+299.19 |
-581.76 |
+242.97 |
-685.44 |
+1142.96 |
-1201.77 |
|
|||||||||||||
2 |
-Mmax Nсоот |
nc=1 |
№ нагрузок |
1,2 |
1,5 |
1,3,4* |
1,5 |
|
||||||||||||||
усилия |
-174.24 |
-696.96 |
-223.67 |
-581.76 |
-741.31 |
-2197.56 |
-385.22 |
-581.76 |
|
|||||||||||||
nc = 0.9 |
№ нагрузок |
1,2 |
1,2,5 |
1,3,4*,5 |
1,3,4,5 |
|
||||||||||||||||
усилия |
-171.36 |
-685.44 |
-242.83 |
-685.44 |
-719.98 |
-2035.98 |
-673.31 |
-2035.98 |
|
|||||||||||||
3 |
Nmax +Mсоот |
nc=1 |
№ нагрузок |
– |
1,3,4* |
1,2 |
1,3,4 |
|
||||||||||||||
усилия |
– |
– |
+264.44 |
-581.76 |
+169.65 |
-696.96 |
+500.56 |
-2197.56 |
|
|||||||||||||
nc = 0.9 |
№ нагрузок |
– |
1,2,3,4*,5* |
1,2,3*,4*,5* |
1,2,3,4,5* |
|
||||||||||||||||
усилия |
– |
– |
+272.59 |
-685.44 |
+79.59 |
-1201.77 |
+922.08 |
-2139.66 |
|
|||||||||||||
4 |
Nmax -Mсоот |
nc=1 |
№ нагрузок |
1,2 |
1,2 |
1,3,4* |
1,3,4 |
|
||||||||||||||
усилия |
-174.24 |
-696.96 |
-178.83 |
-696.96 |
-741.31 |
-2197.56 |
-244.68 |
-2197.56 |
|
|||||||||||||
nc = 0.9 |
№ нагрузок |
1,2 |
1,5 |
1,3,4*,5 |
1,3,4,5 |
|
||||||||||||||||
усилия |
-171.36 |
-685.44 |
-242.83 |
-685.44 |
-719.98 |
-2035.98 |
-673.31 |
-2035.98 |
|
|||||||||||||
5 |
Nmin +Mсоот |
nc = 0.9 |
№ нагрузок |
Усилия M и N от постоянной нагрузки подсчитаны с коэффициентом 0.9/1.1=0.8 |
1,3* |
|
||||||||||||||||
усилия |
+567.56 |
|
|
|||||||||||||||||||
6 |
Nmin -Mсоот |
nc = 0.9 |
№ нагрузок |
1,5 |
|
|||||||||||||||||
усилия |
-333.4 |
-581.76 |
|
|||||||||||||||||||
7 |
Qmax |
nc = 0.9 |
№ нагрузок |
|
|
|
1,2,3*,4,5 |
|
||||||||||||||
усилия |
|
|
|
|
|
|
|
|
+101.56 |
|||||||||||||
