3.4.3 Расчет и конструирование свайного фундамента с применением
вдавливаемых свай
3.4.3.1 Расчет несущей способности свайного фундамента под внутреннюю несущую стену здания (сечение 1-1)
3.4.3.1 Расчетная схема свайного фундамента в сечении 1-1 Для расчёта принимаем сваю L = 8,0 м; сечение сваи: 400×400 мм;
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата
γср = 20 кН/м3 ; Fvo1 =789,58 кН; IL1 = 0,14; IL2 = 0,25
1.Определяем нормативную несущую способность сваи
Fdн=γс∙ (γcR∙R∙A+u∙∑γcf ∙fi∙hi)
γс =1 - коэффициент условий работы сваи в грунте;
γcR =1,0; γcf =1 – коэффициента условий работы для вдавливаемых свай,
погруженных в глинистые грунты с IL<0,25;
R=4235,00 кПа расчетное сопротивление грунта под нижним концом сваи,
кПа, принимаемое по таблице 7.2;
A=0,16 м2 площадь опирания на грунт сваи
u=1,6 м наружный периметр поперечного сечения ствола сваи
fi - расчетное сопротивление i-го слоя грунта основания на боковой
поверхности сваи, кПа, принимаемое по таблице 7.3;
hi - толщина i-го слоя грунта, соприкасающегося с боковой
поверхностью сваи, м;
Таблица 3.4.3.1
Определение несущей способности сваи по боковой поверхности
N |
zi, м |
hi,м |
fi, кПа |
hi∙fi |
1 |
2,60 |
1 |
45,60 |
45,60 |
2 |
3,60 |
1 |
51,00 |
51,00 |
3 |
4,60 |
1 |
54,80 |
54,80 |
4 |
5,60 |
1 |
57,20 |
57,20 |
5 |
6,60 |
1 |
59,20 |
59,20 |
6 |
7,55 |
0,9 |
61,10 |
54,99 |
7 |
8,55 |
1,1 |
53,77 |
59,15 |
8 |
9,55 |
0,9 |
54,94 |
49,41 |
|
|
|
|
431,35 |
Fdн=1 (1,1∙4235,00∙0,16+1,6∙431,35)=1435,52 кН
2. Определяем расчетную несущую способность свай:
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата
|
|
|
|
f |
|
|
γ0∙Fdн |
|
|
|
|
||||
|
|
|
Fd |
= |
|
|
, где |
||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
γn∙γk |
|
|
|
|
|||
γ0=1,15, γn=1,15, γk=1,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
f |
γ0∙Fdн |
1,15∙1435,52 |
|
|
|
|
||||||||
|
Fd = |
|
|
= |
|
|
|
|
|
|
|
=1025,37 кН |
|||
|
|
|
|
|
|
|
|
|
|||||||
|
|
γn∙γk |
|
1,15∙1,4 |
|
|
|
|
|||||||
3. |
Определяем количество свай в ростверке: |
|
|||||||||||||
|
n ≥ |
∑ Fvo1 |
= |
789,58 |
|
|
= 0,75 ≈ 1 |
||||||||
|
|
1025,37 |
|||||||||||||
|
|
|
|
Ff |
|
|
|
|
|
||||||
|
|
|
|
d |
|
|
|
|
|
|
|
|
|
|
|
примем количество свай равным 1
Рис. 3.4.3.2 Вид сконструированного ростверка
4. Вычисляем нагрузку, приходящуюся на сваю:
рост,гр=Арост ∙ d ∙ γср = 0,6 ∙ 1,2 ∙ 2,1 ∙ 20=30, 24 кН
3d ∙ ∑ Fvo1 |
+ Gрост,гр |
|
≤ |
|
Fdf |
|
|
N |
|
|
|
||
|
|
|
|
|||
|
|
|
|
|
|
|
1,2∙789,58+30,24 ≤ 1025,37 1
977,74 кН ≤ 1025,37 кН
Условие выполнено.
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата

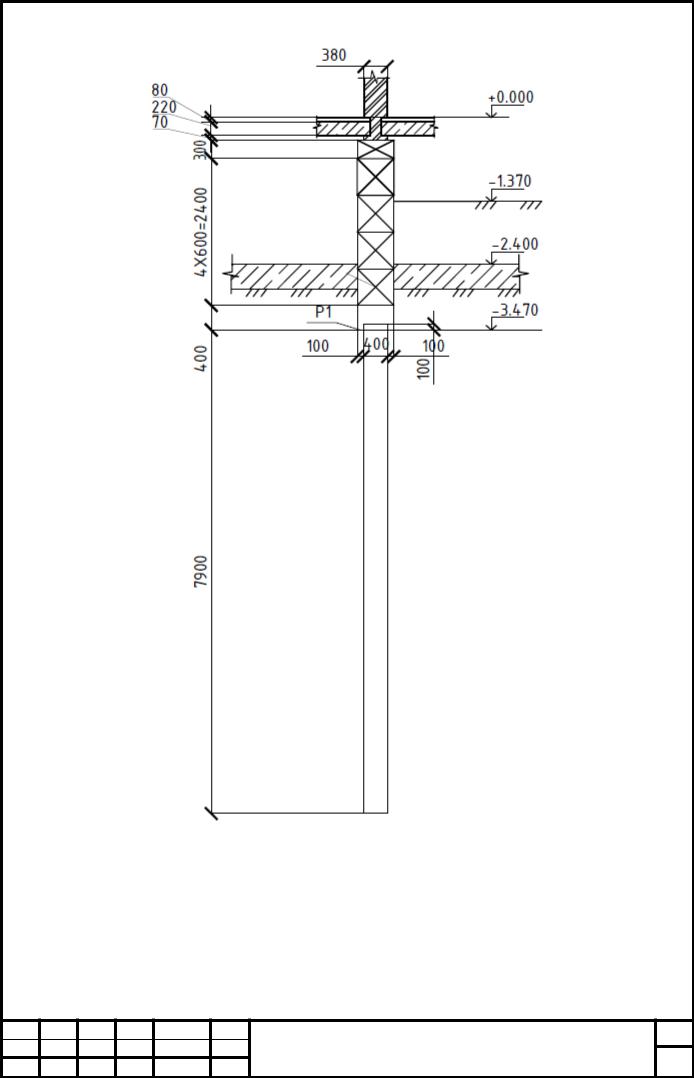

Рис. 3.4.3.3 Сконструированный свайный фундамент под внутреннюю
несущую стену здания (сечение 1-1)
