3.5.1.5 Расчет несущей способности свайного фундамента под внутреннюю несущую стену здания (сечение 5-5)

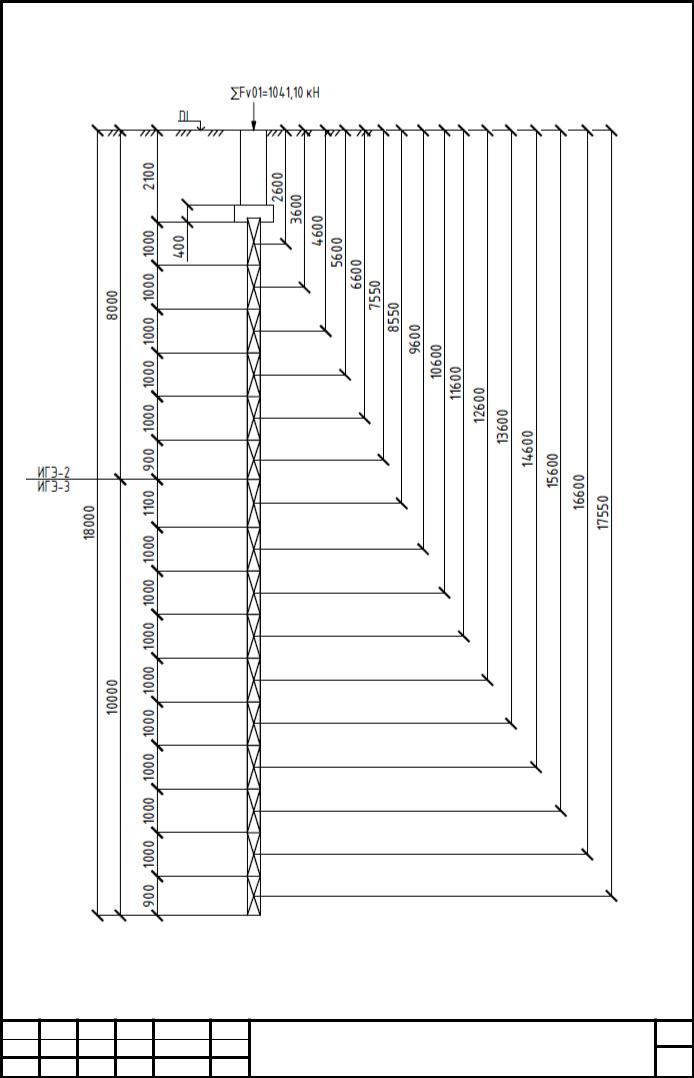

3.5.1.5.1 Расчетная схема свайного фундамента в сечении 5-5
Для расчёта принимаем сваю L = 16,0 м; диаметр сваи 500 мм; γср = 20 кН/м3 ; Fvo1 =1041,10 кН
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата
кН; IL1 = 0,14; IL2 = 0,25
1. Определяем нормативную несущую способность сваи
Fdн =с (СR∙R∙A+ cf∙U∙Σ∙fi∙hi)
с =1 коэффициент условий работы сваи в грунте;
CR=1- коэффициент условий работы под нижним концом сваи;CF=0,6 - коэффициент условий работы сваи по способу их устройства;
R=1542,50 кПа расчетное сопротивление грунта под нижним концом сваи,
кПа, принимаемое по таблице 7.8;
A=3,14∙0,42= 0,5 м2 площадь опирания на грунт сваи
U=3,14∙0,4∙2=2,51 м наружный периметр поперечного сечения ствола сваи
cf=1
fi - расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа, принимаемое по таблице 7.3;
hi - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;
N |
Zi, м |
hi,м |
fi, кПа |
hi∙fi |
1 |
2,60 |
1 |
45,60 |
45,60 |
2 |
3,60 |
1 |
51,00 |
51,00 |
3 |
4,60 |
1 |
54,80 |
54,80 |
4 |
5,60 |
1 |
57,20 |
57,20 |
5 |
6,60 |
1 |
59,20 |
59,20 |
6 |
7,55 |
0,9 |
61,10 |
54,99 |
7 |
8,55 |
1,1 |
62.82 |
69,10 |
8 |
9,60 |
1 |
55,00 |
55,00 |
9 |
10,60 |
1 |
56,22 |
56,22 |
10 |
11,60 |
1 |
57,42 |
57,42 |
11 |
12,60 |
1 |
58,62 |
58,62 |
12 |
13,60 |
1 |
59,82 |
59,82 |
14 |
14,60 |
1 |
61,02 |
61,02 |
15 |
15,60 |
1 |
62,22 |
62,22 |
16 |
16,60 |
1 |
63,42 |
63,42 |
17 |
17,55 |
0,9 |
64,56 |
58,10 |
|
|
|
|
923,73 |
Fdн= 1 (1,0∙1317,14∙0,5+2,51∙0,6∙923,73)=2049,70 кН
2. Определяем расчетную несущую способность свай:
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата
Fdf= 0∙ , где∙
0=1,15, n=1,15, k=1,2
Fdf= 0∙ = 1,15∙2049,70 =1708,03 кН∙ 1,15∙1,2
3. Определяем количество свай в ростверке
n=∑Fdf01=1041,101708,03=0,60
примем количество свай равным 1
Рис. 3.5.1. Вид сконструированного ростверка
4. Вычисляем нагрузки, приходящейся на сваю:
(2+1+2)∑ 01+ рост,гр≤Fdf
рост, гр=0,7∙1,5∙2,1∙20∙1,15=50,71 кН
1,5∙1041,10+50,71≤1708,03 1
1561,65 ≤ 1708,03
Условие выполнено
Лист
АСА СамГТУ - 08.03.01
Изм. Кол.уч. Лист №док. Подпись Дата
Рис. 3.5.1.5.3 Схема сконструированного свайного фундамента
