7 Электрический расчет линий напряжением 0,38 кВ

В наружных линиях 0,38 кВ провода выбираем по допусти­мой потере напряжения или по экономическим интервалам нагру­зок. Выбранные провода проверяем по допустимой потере на­пряжения и по нагреву.

Расчет линий 0,38 кВ приизводим по данным нагрузок таблицы

Потребители			Кол-во	К0		Рдi, кВт		Рвi, кВт	Qдi, квар	Qвi, квар	Рд, кВт			Рв, кВт	Qд, квар		Qв, квар	Sд, кВА	Sв, кВА	Iд, А		Iв, А
Линия Л1
1	Лесопильный цех м пилора-й ЛРМ-79		1		1	4		5	6	7	4		5			6	7	7,2	8,6	11,07			13,2
2	2.Зергоочистительный агрегат ЗАВ-10		1	1		35		36	35	32	35			36	35		32	45	59	69,23		90,76
Итого:																		52,2	67,6	80,3		104
Линия Л2
3		3.Материальный склад	2	0,85			3	1	2	0		2,5		0,85	1,7		0	3	0,85	4,61	1,3
4		4.Зернохранилища на 1000т	1	1			25	10	25	5		25		10	25		10	35,3	14,1	54,3	22
Итого:																		38,3	14,95	58,9	23,3

7.1 Выбор проводов в линии л1

7.1.1 Выбираем провод в зависимости от нагрузки (таблица 10). В таблице 10 данные по выбору проводов приведены с учетом коэф­фициента К_д, учитывающего динамику роста нагрузок на пятилет­нюю перспективу.

Таблица 10 Интервалы экономических нагрузок для выбора проводов в линиях 0,38 кВ

S расч, кВА	0…12	12…17	17…24	24…33	33…50	50…70	70
Провод	А 16	А 25	А 35	А 50	А 70	А 95	А120

В зависимости от нагрузки выбираем провод А120

Для выбранных проводов выписываем сопротивления 1 км: активное r_o и индуктивное х_о; для определения х_о необходимо принять среднее геометрическое расстояние между проводами (для ВЛ 0,38 кВ принимаем Д_сp  600 мм).

r₀ = 0,246 Ом / км;

х₀ = 0,145 lg (2600) / 14 +0,016 = 0,29 Ом;

d_пр = 14 мм.

7.1.2 Выбранное сечение проводов проверяем по допусти­мому нагреву по (11), и по таблице10.

Таблица 11 Экономические интервалы нагрузок

I р max, А	0…12	12…22	22…31	31…47	47…70	70
Провод	АС25	АС35	АС50	АС70	А95	А120

I _доп > I _max,

375 А  104 А.

Условие 11 выполняется.

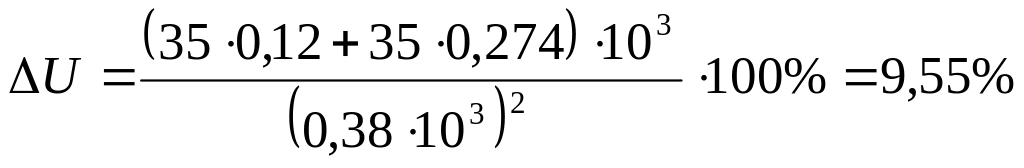

7.1.3 Рассчитываются потери напряжения в линии:

; (7.1)

> U_доп = 12,25 %;

Условие не выполняется, увеличим сечение провода на линии Л1. Выберем провод А240:

r₀ = 0,12 Ом / км;

х₀ = 0,145 lg (2600) / 20 +0,016 = 0,274 Ом;

d_пр = 20 мм.

< U_доп = 12,25 %;

Условие выполняется, принимаем для линии Л1 провод А240.

7.2 Выбор проводов в линии Л2

Сечения проводов в линии Л2 рекомендуется выбирать по допустимой потере напряжения, причем различными на участках Л0-1 и Л1-2.

7.2.1 Определяется допустимая потеря напряжения на участке Л_0-1 (в процентах):

; (7.2)

где S_0-1 и S_1-2 — полные мощности участков Л_0-1 и Л_1-2, дневные или вечерние, которые вызывают большую потерю напряжения в Л2.

;

7.2.2 Определяется допустимая потеря напряжения на участке Л1-2:

; (7.3)

.

При этом должно быть

U_доп.0-1 + U_доп.1-2 = U_доп ;

-2,5 + (-8,23) = -10,76

7.2.3 Выбираем провод на участке Л_0-1:

7.2.3.1 Задаемся реактивным сопротивлением 1 км провода в линиях 0,38 кВ x₀= 0,4 Ом/км.

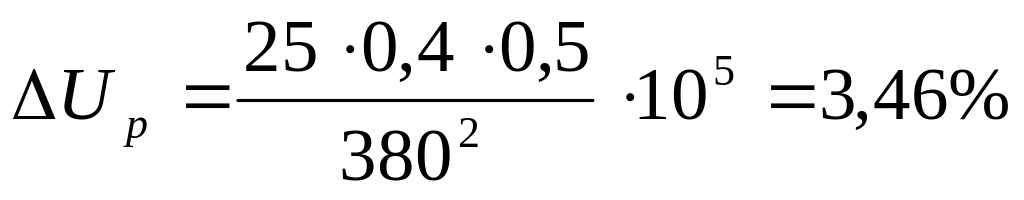

7.2.3.2 Определяется составляющая потери напряжения в реактивных сопротивлениях (в процентах):

; (7.4)

где Q — реактивная мощность, ВАр, дневная или вечерняя, кото­рой соответствует большая полная мощность.

;

7.2.3.3 Определяется допустимая составляющая потери напря­жения в активных сопротивлениях (в процентах):

; (7.5)

U_а.доп = 10,76 – 0,84 =9,92 %.

7.2.3.4 Расчетное сечение провода:

; (7.6)

где =32 м/(Оммм²) — удельная проводимость алюминия.

.

7.2.3.5 Выбирается стандартное сечение провода

F_станд  F_расч; (7.7)

Выбираем провод А16:

F_станд = 16 мм²;

d_пр = 5,1 мм ;

r₀ = 1,18 Ом / км;

x₀ = 0,145 lg(2600) / 5,1 + 0,016 = 0,19 Ом /км.

7.2.3.6 Выбранное сечение проводов проверяется по допусти­мому нагреву по формуле (5.3) с использованием данных таблицы 5.4.

;

65 А  23,5 А.

7.2.3.7 Определяются фактические потери напряжения на участках:

 U_доп.0-1 = 2,5 %;

Условие выполняется.

7.2.3 Выбираем провод на участке Л_1-2:

7.2.3.1 Задаемся реактивным сопротивлением 1 км провода в линиях 0,38 кВ x₀= 0,4 Ом/км.

7.2.3.2 Определяется составляющая потери напряжения в реактивных сопротивлениях (в процентах):

; (7.4)

где Q — реактивная мощность, ВАр, дневная или вечерняя, кото­рой соответствует большая полная мощность.

;

7.2.3.3 Определяется допустимая составляющая потери напря­жения в активных сопротивлениях (в процентах):

; (7.5)

U_а.доп = 10,76 – 3,46 =7,3 %.

7.2.3.4 Расчетное сечение провода:

; (7.6)

где =32 м/(Оммм²) — удельная проводимость алюминия.

.

7.2.3.5 Выбирается стандартное сечение провода

F_станд  F_расч; (7.7)

Выбираем провод А40:

F_станд = 40 мм²;

d_пр = 8,09 мм ;

r₀ = 0,71 Ом / км;

x₀ = 0,145 lg(2600) / 8,09 + 0,016 = 0,13 Ом /км.

7.2.3.6 Выбранное сечение проводов проверяется по допусти­мому нагреву по формуле (5.3) с использованием данных таблицы 5.4.

;

135 А  53,5 А.

7.2.3.7 Определяются фактические потери напряжения на участках:

 U_доп.0-1 = 8,2 %;

Условие не выполняется, увеличим сечение провода.

Выберем провод А240:

F_станд = 239 мм²;

d_пр = 20 мм;

r₀ = 0,12 Ом / км;

x₀ = 0,145 lg (2600) / 20 + 0,016 = 0,274 Ом / км.

 U_доп.0-1 = 2,6 %.

7.2.3.8 Т.к. условие не выполняется, установим продольно – емкостную компенсацию реактивного сопротивления.

Необходимая мощность конденсаторов

Q_c = kS_расч; (7.8)

где S_расч = 28,6 кВА;

k – коэффициент, определяемый по формуле

; (7.9)

где U_c – надбавка напряжения, которую желательно получить.

Примем U_c = 10 %.

cos  = P / S = 24,5 / 28,6 = 0,856; sin  = 0,52;

;

Q_c = 0,214  28,6 = 6,1 кВАр.

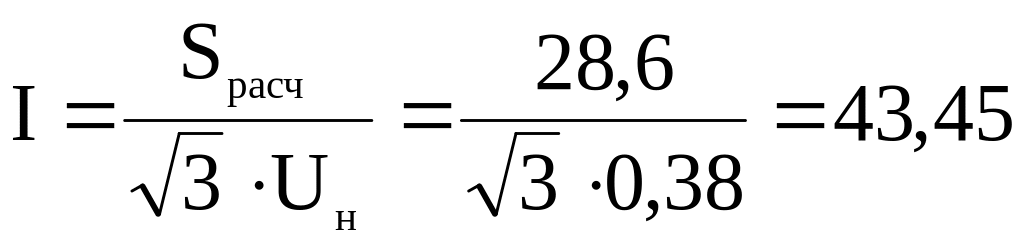

Определяем реактивное сопротивление:

; (7.10)

где А;

 U_доп.0-1 = 2,6 %.

Условие выполняется, принимаем провод на участке 0 - 1 А240 с продольно – емкостной компенсацией.

7.2.4 Выбираем провод на участке 1-2:

Расчет проводится также, как и для участка 0-1.
