1.6. Единая система обозначения источников питания для сварки

Все сварочные источники питания, выпускаемые предприятиями, имеют единую систему обозначения. Как правило, эти обозначения состоят из букв и цифр – ТД-500, ТДМ-317, ТДЭ-402, ВДУ-505, ВДГМ- 1602У3.

В условном обозначении:

- первая буква обозначает тип изделия: Т-трансформатор, В- выпрямитель, Г- генератор, П- преобразователь, А-агрегат, У- установка;

- вторая буква - вид сварки: Д- дуговая, П- плазменная;

- третья буква обозначает способ сварки: Ф-под слоем флюса, Г- в среде защитных газов, У-универсальный источник питания (данный источник имеет и падающую, и жесткую вольт-амперную характеристику). Если в обозначении источника питания третья буква отсутствует, то он предназначен для ручной дуговой сварки покрытыми электродами. Иногда в обозначении источника питания третья буква ставится М – механическая регулировка сварочного тока (ТДМ-317, ТДМ-165) или Э – с электрическим регулированием сварочного тока (ТДЭ-101, ТДЭ-402);

- четвертая буква поясняет назначение источника: М- многопостовой, И- для импульсной сварки.

После тире первая одна или две цифры в обозначении показывают номинальный сварочный ток (округлено до сотен ампер), а оставшиеся две цифры – регистрационный номер изделия. Пример: ТД-500 трансформатор для дуговой сварки однопостовой с номинальным током 500 А, регистрационный номер 00; ТДФ 1001 – трансформатор для дуговой сварки под слоем флюса с номинальным током 1000 А, регистрационный номер 01.

Следующая за цифрами буква обозначает климатическое исполнение: У- для стран с умеренным климатом, Т- для стран с тропическим климатом.

Последняя цифра в обозначении соответствует категории размещения источника:

1 - для работы на открытом воздухе;

2 - в помещениях, где колебания температуры не существенно отличаются от колебаний температуры на открытом воздухе;

3 - в закрытых помещениях, где колебания температуры и влажности существенно отличаются от колебаний температуры и влажности на открытом воздухе;

4 - в помещениях с искусственным регулированием климатических условий;

5 - в помещениях с повышенной влажностью.

Пример обозначения источника питания: ВДГМ-1601У3 – выпрямитель для дуговой сварки в среде защитного газа многопостовой с номинальным сварочным током 1600 А, регистрационный номер 01, для стран с умеренным климатом, для работы в закрытых помещениях, где колебания температуры и влажности существенно отличается от колебаний температуры и влажности на открытом воздухе.

1.7. Устройство простейшего трансформатора

Одно из важных преимуществ переменного тока перед постоянным заключается в том, что напряжение переменного тока относительно легко поддается изменению с помощью электромагнитной индукции. Электромагнитный прибор, преобразующий переменный ток одного напряжения в переменный ток другого напряжения, но той же частоты, называется трансформатором. Он был изобретен П.Н. Яблочковым в 1876 г. Простейший трансформатор состоит из магнитопровода и двух изолированных друг от друга катушек (их называют обмотками) с разным числом витков (рис. 7).

Рис.7. Конструктивная схема трансформатора: 1- магнитопровод; 2- стежки; 3- верхнее ярмо; 4- нижнее ярмо; 5- - первичная обмотка; 6- - вторичная обмотка

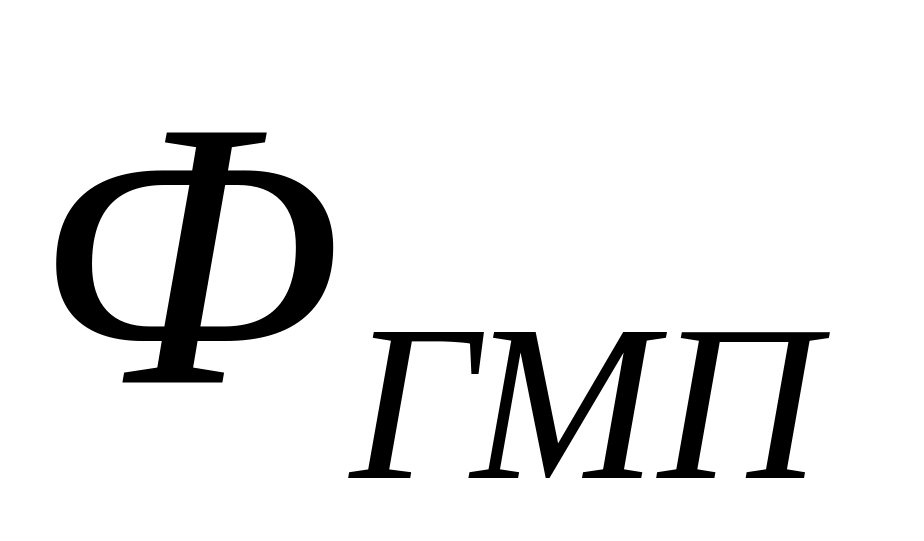

Магнитопровод трансформатора 1 представляет собой замкнутую магнитную цепь, предназначенную для прохождения главного магнитного потока . Магнитопровод изготавливается из листовой мягкой электротехнической стали толщиной 0,35 - 0,5 мм. Перед сборкой магнитопровода листы стали с двух сторон изолируют лаком для ослабления в нём вихревых токов, а та часть магнитопровода, на которой размещены катушки обмоток, называется стержнем 2. Стержни между собой соединяются верхним 3 и нижним 4 ярмом.

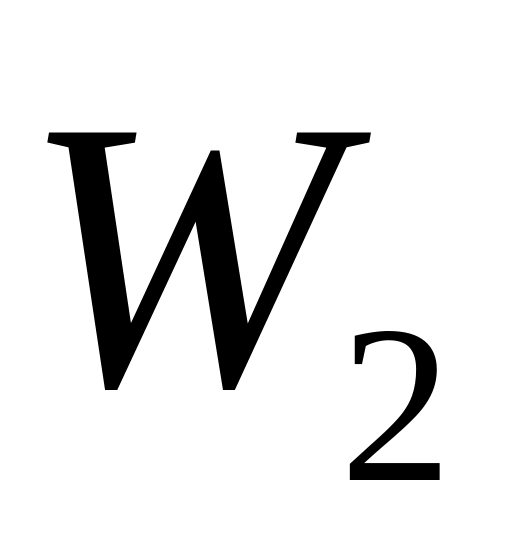

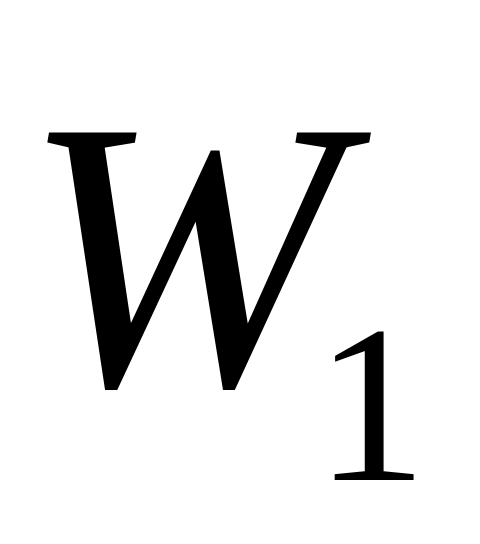

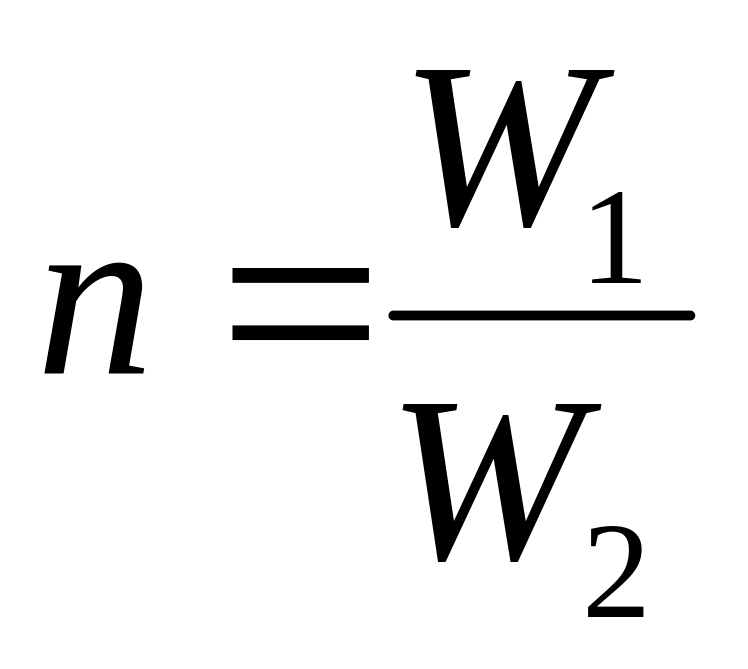

Обмотки трансформатора изолированы друг от друга. Они отличаются разным числом витков и разным сечением провода, которым намотаны эти обмотки. В первичной обмотке 5 сварочного трансформатора большее количество витков, а сечение провода меньше, чем во вторичной обмотке 6. Первичная обмотка включается в сеть переменного тока, а вторичная – соединяется с потребителем. Если число витков в первичной обмотке больше, чем во вторичной , то трансформатор понижающий. Сварочный трансформатор есть понижающий трансформатор, т.к. в нем первичное напряжение 220 или 380 В понижается до 80 В. Отношение числа витков первичной обмотки к числу витков вторичной обмотки называется коэффициентом трансформации :

У понижающего трансформатора больше единицы.

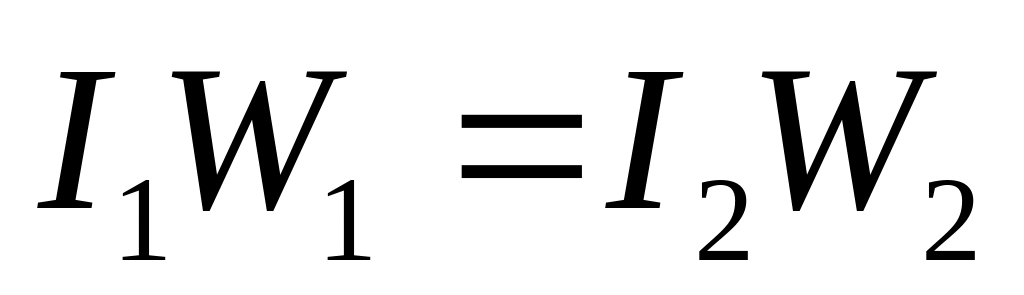

Поскольку магнитный поток катушки пропорционален числу ее витков, то можно считать, что . Отсюда

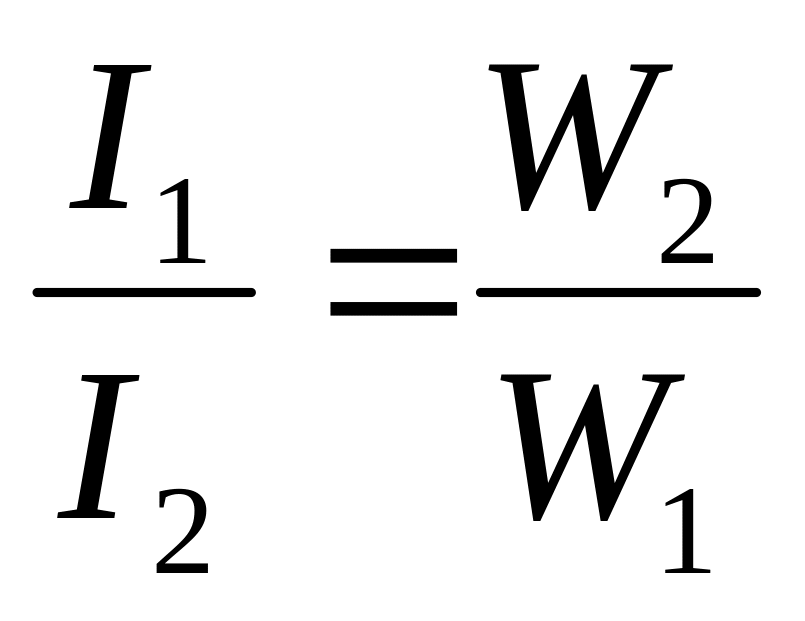

т.е. сила тока в обмотках трансформатора обратно пропорциональна числу витков.

Поэтому в сварочных трансформаторах сечение обмоток и необходимо рассчитывать таким образом, чтобы они выдерживали номинальную силу тока.
