2.10.2. Выпрямители с дроссельными регуляторами тока
Рассмотрим функциональную блок схему выпрямителей с дроссельным регулятором тока.
РТ

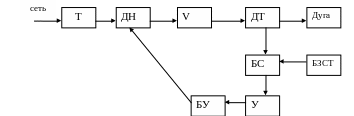

Рис.52. Функциональная блок-схема выпрямителя: Т- трансформатор с нормальными магнитными полями рассеяния; ДН- дроссель насыщения; РТ – регулятор тока; V – выпрямительный блок; ДТ – датчик тока; БЗСТ- блок задачи сварочного тока; БС- блок сравнения; У- усилитель; БУ- блок управления током в блоке насыщения
В выпрямителях этого типа используют трансформаторы с нормальным магнитным рассеянием. Тип ВАХ определяется дросселем насыщения, который одновременно является регулятором тока РТ. Дальше по схеме включается выпрямительный блок и датчик тока. Все замыкается на дугу. Зарисуем электрическую схему трансформатора с дросселем насыщения (рис.53).
Рис.53. Принципиальная схема выпрямителя с дроссельным регулятором тока: W1- первичная и W2- вторичная обмотки; WДР – обмотка управления; ДН- дроссель насыщения; V- выпрямительный блок
Настройка данного
типа трансформатора на режим работы
осуществляется изменением тока управления
в обмотке управления
дросселя. Наличие управляющей обмотки
позволяет вводить обратные связи и
стабилизировать работу источника на
заданном режиме. Для этого в состав
выпрямителя введены дополнительные
блоки:
БЗСТ- блок задачи сварочного тока;
БС- блок сравнения;
У- усилитель;
БУ- блок управления током в блоке насыщения.
Дроссели насыщения выполняют на отдельных сердечниках. На каждом сердечнике расположена обмотка переменного тока Wр, включенная последовательно со вторичной обмоткой трансформатора. Обмотка управления чаще всего одна. Ее витки охватывают стержни всех магнитопроводов. Питание обмотки управления осуществляется от отдельного источника питания.
Выпрямители с дросселями насыщения при сварки обеспечивают более устойчивое горение дуги. Однако они сложнее в изготовлении и больше по габаритным размерам.
2.10.3. Выпрямители с тиристорными регуляторами тока
Отличительным элементом данных выпрямителей по сравнению с ранее рассмотренными является наличие тиристорного выпрямительного блока, который используется в качестве регулятора тока РТ.
Рассмотрим функциональную блок - схему.
РТ
Рис.54. Функциональная блок-схема выпрямителя с тиристорным регулятором тока
Блок фазоимпульсного управления БФИУ формирует импульс, подаваемый на тиристорный блок, формирующий падающую характеристику выпрямителя, и осуществляет настройку на заданный режим непрерывной или импульсной работы. Через этот же блок замыкаются и обратные связи от дуги на регулятор тока РТ.
Рассмотрим электрическую упрощенную схему выпрямителя с тиристорным регулятором тока (рис.55, а).
|
|
а |
б |
Рис.55. Выпрямитель с тиристорным регулятором тока: а-принципиальная электрическая схема; б- вольт-амперные характеристики
Трехфазный
трансформатор Т имеет одну первичную
обмотку
и две вторичные обмотки
и
.
Обмотка
подключена к тиристорному выпрямителю
,
выполняющему функции регулятора тока
и имеющему пологопадающую вольт-амперную
характеристику. От вторичной обмотки
напряжение подводится к диодному
выпрямительному блоку
,
образующему вспомогательный источник
питания с крутопадающей вольт-амперной
характеристикой с помощью линейных
дросселей
.
Вспомогательный источник предназначен
для зажигания дуги, сварки на малых
токах, обеспечивает сигналы обратной
связи и др. В процессе сварки дуга
питается одновременно от обоих источников.
Совмещение двух источников позволило
существенно снизить напряжение холостого
хода основного источника и сформировать
крутопадающие внешние характеристики
в области рабочих токов (рис.55, б).
