5.2. Порядок расчёта местных вытяжных систем вентиляции от вытяжных шкафов

1. Определяют расход воздуха, который необходимо удалить от вытяжного шкафа:

.

2. Рассчитывают температуру воздуха в шкафу, °С:

. (35)

Плотность воздуха в шкафу ρ_шк принимается с последующим уточнением.

3. Вычисляют удельные веса воздуха γ_в и γ_шк по зависимости (31) и плотность воздуха в вытяжном шкафу ρ_шк.

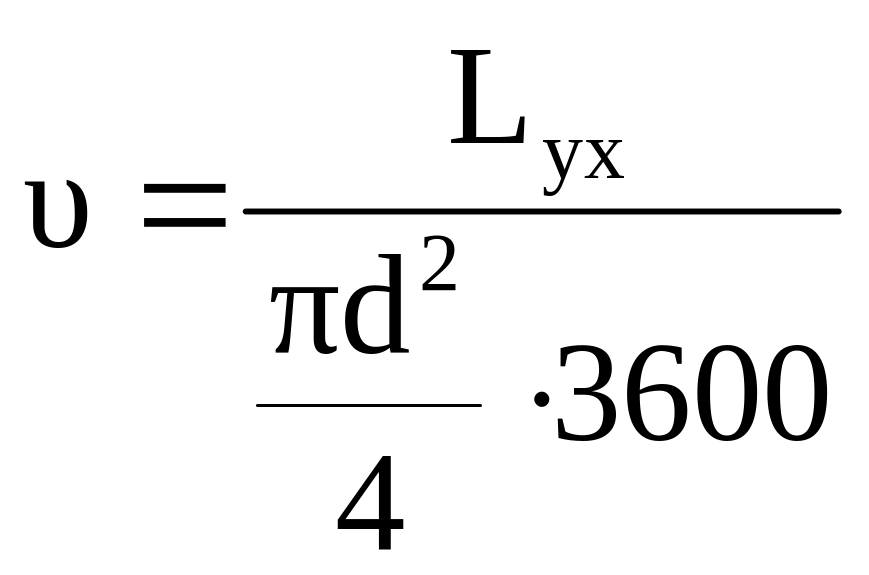

4. Находят значение скорости в шахте, задавшись диаметром или эквивалентным диаметром, если шахта имеет прямоугольное сечение. Значение скорости должно быть в пределах υ = 1,5÷2,5 м/с.

. (36)

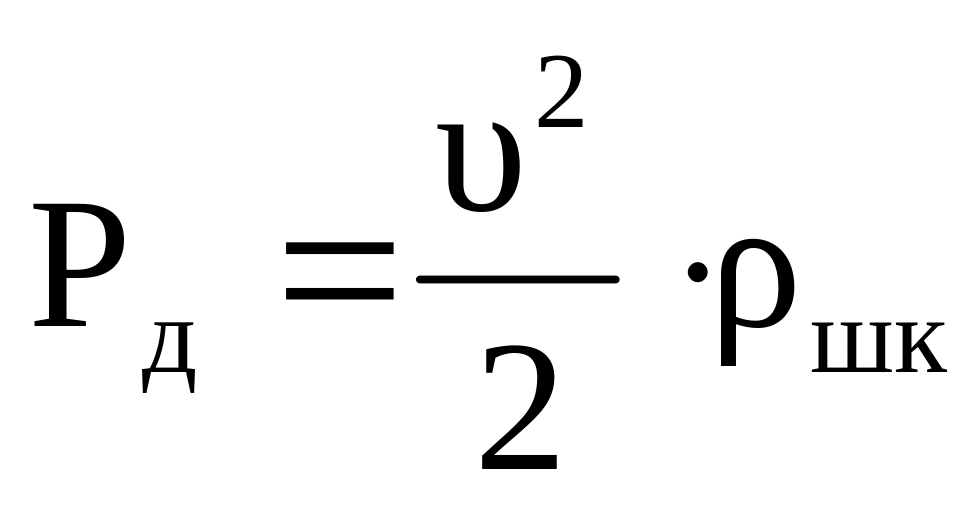

5. Определяют динамическое давление .

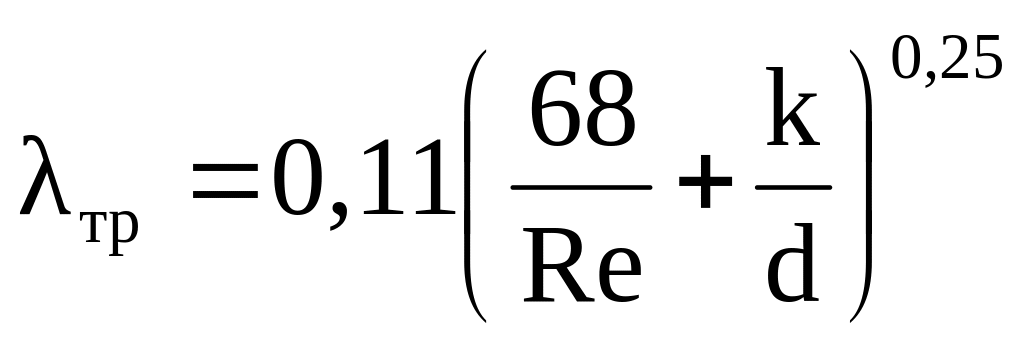

6. Рассчитывают перепад удельных весов ∆γ и λ_тр:

.

7. По выражению (34) находят высоту Н.

8. Определяют располагаемое давление Р_р по формуле (30).

9. Вычисляют суммарное значение коэффициентов местных сопротивлений Σξ и приведенный коэффициент местного сопротивления ξ_п по зависимости (33).

10. Рассчитывают потери давления ∆Р по выражению (32).

11. Производят сравнительный анализ. При выполнении условия

Р_р ≥ ∆Р (37)

проверяют размер вытяжной шахты Н, является ли он приемлемым для монтажа (2 м от уровня верхней точки кровли). Если высота Н соответствует требованиям и выполняется условие (37), то такой шкаф оборудуют гравитационной системой. Если не выполняется условие (37) или высота не приемлема для монтажа, то в таких случаях шкаф оборудуется механической системой вентиляции.

У холодных шкафов (с эндотермическими реакциями) проектируются только механические системы вентиляции, и значение допустимой скорости в рабочем проеме находится в интервале от 0,2 до 1,5 м/с.

Глава 6. Вентиляционное оборудование окрасочных цехов

В окрасочных цехах существуют следующие категории помещений по взрывопожароопасности: категории А, Б, В, Г, Д. Наиболее распространенными видами местных отсосов в окрасочных цехах являются вытяжные вентиляционные камеры. Конструкция вытяжных вентиляционных камер зависит от способа окрашивания изделия или от способа нанесения на его поверхность различных составов.

В настоящее время существуют следующие способы окрашивания изделий:

• пневмораспыление;

• струйный облив;

• окрашивание кистями или валиками;

• окунание;

• электроосаждение.

6.1. Вытяжные вентиляционные камеры

Вытяжные вентиляционные камеры – полуоткрытые местные отсосы, оборудованные вытяжной вентиляцией, внутри корпуса которых проходят технологические процессы с выделением вредных или токсичных компонентов.

Расчет производительности вытяжной вентиляции из вентиляционных камер зависит от времени нахождения человека внутри камеры. В настоящее время существует два способа расчёта производительности вытяжной вентиляции из вытяжных вентиляционных камер.

Способ 1. Расчёт производительности вытяжных вентиляционных камер при кратковременном пребывании человека в камере.

Расчет производительности вытяжной системы вентиляции производится по зависимости:

L_ух = υ_доп · F_пр · 3600.

Значение допустимой скорости принимается в рабочем проеме камеры и равно 0,2÷1,3 м/с. Эти данные берутся из справочной литературы в зависимости от способа окрашивания изделия и от токсичности образующихся компонентов.

В настоящее время выпускаемые вытяжные венткамеры оборудуются гидрофильтрами, через которые проходит воздух перед выпуском за пределы камеры.

Классификация вытяжных венткамер производится по конструкции гидрофильтров.

1. В ытяжная вентиляционная камера с лабиринтовым гидрофильтром (рис. 16).

Рис. 16

2. Вытяжная вентиляционная камера с каскадным гидрофильтром и перфорированной трубой (рис. 17).

На рис. 16-18 цифрами обозначены: 1 – корпус камеры; 2 – рабочий проем; 3 – технологический проем; 4 – окрашиваемое изделие; 5 – лабиринтовый гидрофильтр; 6 – водяной экран камеры; 7 – форсунки водяного экрана камеры; 8 – форсунки гидрофильтра; 9 – каплеуловитель; 10 – вытяжной вентилятор (устанавливается в теплом помещении); 11 – вытяжная шахта; 12 – трап; 13 – водяной отстойник.

Отличительными конструктивными особенностями камеры являются:

• каскадная конструкция гидрофильтра 5 с перфорированной трубой для подачи воды на верхний каскад;

• перфорированный трап 6 с экраном 7 для обеспечения равномерного всасывания по всей площади трапа, чтобы исключить образование застойных зон в камере.

Рис. 17

3. Вытяжная вентиляционная камера с каскадным гидрофильтром и переливом (рис. 18).

Рис. 18

Подача воды осуществляется на верхний каскад сосредоточенно или через перфорацию. Переливные каскады создают сплошной экран воды на каждом уровне, в результате – высокая степень очистки.

Способ 2. Расчет производительности вытяжных вентиляционных камер при постоянном пребывании человека в камере.

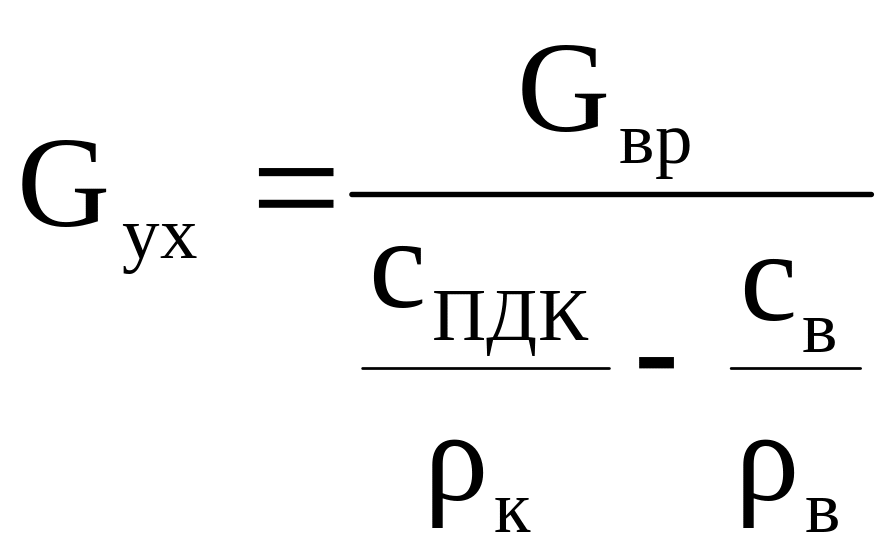

Расчет производится по количествам образующихся вредных выделений G_вр и предельно допустимым концентрациям соответствующих компонентов:

, (38)

где G_вр – количество вредных выделений, образующихся в камере по каждому компоненту, кг/ч;

с_пдк, с_в – ПДК и концентрация данного компонента в рабочей зоне;

ρ_к, ρ_в – плотности воздуха в камере и в рабочей зоне, кг/м³.

Чтобы человек не получил профессиональных заболеваний, концентрация вредных компонентов в камере не должна превышать предельно допустимой концентрации (ПДК).

Расчет по зависимости (38) производится по каждому компоненту вредных выделений с учетом суммации их действия на организм человека. За расчетное значение принимается большее полученное значение.
