Техника и методика полевых РАБОТ СТАНЦИИ ГТИ

2.1. Аппаратура и оборудование

2.1.1. Компьютеризированные станции гти

Проводимая дипломником работа была написана в полевых условиях на компьютеризированных станциях ГТИ. Эти станции предназначены для реализации обязательного и дополнительного ком­плексов исследований. Состав комплексов ГТИ, перечень подлежа­щих выполнению работ, количество и перечень измеряемых параметров ого­вариваются Заказчиком при заключении контракта.

Граничные значения технических характеристик аппаратуры и оборудо­вания станций ГТИ отражают достигнутый к настоящему времени отечественный и зарубежный технический уровень. Соответствие этим характеристикам обеспечивает наряду с другими факто­рами решение поставленных перед геолого-технологическими исследова­ниями задач.

В случае возникновения в ходе проведения ГТИ требований, обусловлен­ных изменением круга решаемых задач или особенностями конкретных гео­лого-технических условий проводки скважины, возможно применение дру­гих, соответствующих им технических средств. Условия проведения работ, комплекс решаемых задач при этом являются предметом соглашения между Заказчиком и Производителем.

В этой главе будет рассмотрено общее описание геологической и технологической станций. Станция контроля цементирования будет рассмотрена в подглаве 3.2., как предмет специальных исследований дипломника.

2.1.2.Общее описание станций гти

Компьютеризированные станции ГТИ представляет собой информаци­онно-измерительную и аналитическую систему, предназначенную для непре­рывного получения геолого-технологической информации на всех этапах строительства скважины. Схематический вид станции приведен на рис. 3,4,5,6.

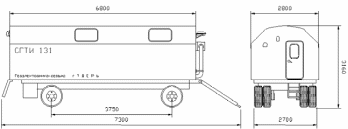

Рис.3 Внешний вид станции

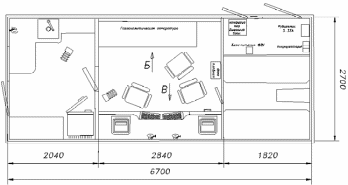

Рис. 4 Общий вид сверху

Рис. 5 Общий вид сбоку А

Рис. 6 Общий вид сбоку Б

Источниками информации при реализации ГТИ являются:

• геологические материалы, переданные Заказчиком;

• образцы горных пород (шлам, керн);

• пробы бурового раствора;

• циркулирующий буровой раствор;

• технологические параметры процесса проводки скважины;

• характеристики и состояние элементов бурового оборудования.

В процессе проведения ГТИ выполняется следующие виды работ, из­мерений и исследований:

• эпизодический отбор, подготовка и анализ образцов горных пород шлама (керна - по отдельному заказу);

• эпизодический отбор и анализ проб бурового раствора;

• непрерывное измерение параметров бурового раствора устанавливаемыми в циркуляционной системе соответствующими датчиками;

• извлечение из части циркулирующего бурового раствора углеводородных и не углеводородных газов путем непрерывной принудительной дегазации;

• подача извлеченной ГВС на непрерывный и эпизодический газовые анализы;

• непрерывный анализ ГВС на суммарное содержание УВ газов, а также на содержание метана и тяжелых углеводородов (С2 - С6), а по отдельному за­казу - на содержание сероводорода, водорода, кислорода, углекислого газа, паров воды и т. п.;

• циклический (с периодом не более 3-х минут) покомпонентный газовый анализ на метан, этан, пропан, бутан, изобутан, пентан, изопентан с помо­щью хроматографа;

• циклический (с периодом 20 - 40 секунд) покомпонентный газовый анализ на С1 - С6 и не углеводородные газы (азот, кислород, углекислый газ, серо­водород, водород, пары воды, гелий, аргон) с помощью масс-спектрометра по отдельному заказу;

• автоматическое измерение технологических параметров процесса бурения устанавливаемыми на буровом оборудовании соответствующими датчиками;

• автоматическая регистрация параметров при цементировании скважин;

• автоматическая регистрация результатов измерений и обработка информа­ции с помощью компьютеров;

• визуализация получаемой информации на мониторах компьютеров в стан­ции ГТИ, на пульте бурильщика, на компьютерах бурового мастера и супервайзера;

• интерпретация полученной технологической и геолого-геохимической ин­формации;

• представление информации Заказчику на согласованных типах носителей, включая бумажный.

Для выполнения перечисленных измерений и исследований станции ГТИ комплектуются соответствующим оборудованием и аппаратурой.
