4-15_Лабораторная_ТОЭ
.docФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ
ТУСУР.
КАФЕДРА: ПрЭ.
ЛАБОРАТОРНАЯ РАБОТА №4
ПО ДИСЦИПЛИНЕ
ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ-1
ВАРИАНТ №15
ВЫПОЛНИЛ: СТУДЕНТ ГР.з-365-а
ПРОВЕРИЛ ПРЕПОДАВАТЕЛЬ:
г. Нефтеюганск 2009 г.
Лабораторная работа №4. Резонанс в параллельном колебательном контуре

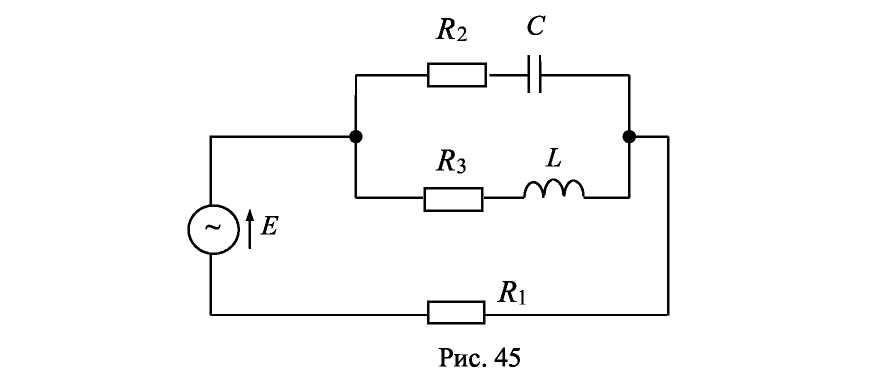

Для исследования явления резонанса токов используется цепь на рис.1..
Рис.1
Параметры элементов цепи в соответствии с индивидуальным вариантом представлены в табл. П.5.1.
ПРИЛОЖЕНИЕ 5 Таблица П.5.1 — Исходные данные к лабораторной работе № 4
Вариант |
Е, В |
R1, Ом |
R2, Ом |
R3, Ом |
L, мГн |
C, мкФ |
15 |
30 |
360 |
40 |
450 |
90 |
0,01 |
Схема подключения плоттера к параллельной цепи для снятия частотных характеристик показана на рис.2.
Здесь фиксируется отношение амплитуды напряжения на R1 (это напряжение пропорционально входному току:UR1 = iR1) к амплитуде э.д.с., которая является величиной постоянной. Таким образом, можно снимать в относительных единицах (как и АЧХ) зависимость потребляемого цепью тока от частоты.
В лабораторной работе необходимо выполнить следующее задание:
1) рассчитать резонансную частоту f′0 и добротность Q параллельного резонансного контура.
Рис2.
2). собрать схему согласно рис. 46 и получить АЧХ (либо ЛАЧХ). Замерить резонансную частоту и определить ширину полосы пропускания;
3) получить ФЧХ, замерить фазовый сдвиг на резонансной частоте и на нижней и верхней границах полосы пропускания;
4) собрать схему на рис.3 и на резонансной частоте замерить токи ветвей. Рассчитать токи при резонансе аналитически, результаты эксперимента и расчета сравнить;
Рис.3.
5) уменьшить в два раза сопротивление резистора R1 и выполнить пункты 1—4 задания;
6) вернуть исходное значение сопротивления резистора R1, увеличить в два раза емкость конденсатора и выполнить пункты 1—4 задания;
7) вернуть исходное значение емкости конденсатора, увеличить в два раза индуктивность дросселя и выполнить пункты 1—4 задания;
8) оценить зависимость ширины полосы пропускания от добротности, сделать выводы по результатам работы в целом.
Выполнение работы.
-
рассчитаем резонансную частоту f′0 и добротность Q параллельного резонансного контура:
Исходные
данные
-
характеристическое сопротивление
-
резонансная частота
-
угловая резонансная частота
-
сопротивление контура при резонансе
-
добротность контура
2). соберем схему согласно рис. 2. и получим АЧХ (либо ЛАЧХ). Замерим резонансную частоту и определим ширину полосы пропускания;
На рис.4 изображен экран плоттера с ЛАЧХ и ЛФЧХ исследуемой цепи.
Рис.4.
Маркеры установлены на резонансной частоте.
На рис.5. и 6 маркер установлен на нижней и верхней частоте полосы пропускания соответственно.
Рис.5
Рис.6.
3) получим ФЧХ, замерим фазовый сдвиг на резонансной частоте и на нижней и верхней границах полосы пропускания;
Показания прибора, занесем их в таблицу №1 .
Таблица №1.
Исследуемые параметры |
Результаты эксперимента |
резонансная, Гц |
5259 |
нижней границы, Гц |
4176 |
верхней границы, Гц |
6937 |
Ширина полосы пропускания, Гц |
2761 |
Резонансный фазовый сдвиг |
1,175 |
Фазовый сдвиг нижней границы |
-57,78 |
Фазовый сдвиг верхней границы |
75,06 |
-
соберем схему изображенную на рис.7. и измерим токи ветвей на резонансной частоте.
Рис.7.
Рассчитаем токи при резонансе аналитически, результаты эксперимента и расчета сравним.
А
А
А
Показания амперметров близки к расчетным.
5) уменьшим в два раза сопротивление резистора R1 и выполним пункты 1—4 задания;
Программа расчета и методика проведения эксперимента такие же, как и выше. Поэтому ниже приведем только полученные результаты.
Таблица №2.
Исследуемые параметры |
Результаты эксперимента |
резонансная, Гц |
5259 |
нижней границы, Гц |
4176 |
верхней границы, Гц |
6937 |
Ширина полосы пропускания, Гц |
2761 |
Резонансный фазовый сдвиг |
1,781 |
Фазовый сдвиг нижней границы |
-59,65 |
Фазовый сдвиг верхней границы |
77,02 |
Соберем схему изображенную на рис.8. и измерим токи ветвей на резонансной частоте.
Рис.8.
Рассчитаем токи при резонансе аналитически, результаты эксперимента и расчета сравним.
Показания амперметров близки к расчетным.
.
6) вернём исходное значение сопротивления резистора, увеличим в два раза емкость конденсатора С1 и выполним пункты 1—4 задания;
Таблица №3.
Исследуемые параметры |
Результаты эксперимента |
резонансная, Гц |
3808 |
нижней границы, Гц |
3412 |
верхней границы, Гц |
4164 |
Ширина полосы пропускания, Гц |
752 |
Резонансный фазовый сдвиг |
17,41 |
Фазовый сдвиг нижней границы |
-46,57 |
Фазовый сдвиг верхней границы |
64,63 |
Соберем схему изображенную на рис.9. и измерим токи ветвей на резонансной частоте.
Рис.9.
Рассчитаем токи при резонансе аналитически, результаты эксперимента и расчета сравним.
Показания амперметров близки к расчетным.
7) вернём исходное значение емкости конденсатора С1, увеличим в два раза индуктивность дросселя L1 и выполним пункты 1—4 задания;
Полученные результаты сведём в таблицу № 4.
Таблица №4..
Исследуемые параметры |
Результаты эксперимента |
резонансная, Гц |
3808 |
нижней границы, Гц |
3023 |
верхней границы, Гц |
4769 |
Ширина полосы пропускания, Гц |
1739 |
Резонансный фазовый сдвиг |
19,72 |
Фазовый сдвиг нижней границы |
-44,88 |
Фазовый сдвиг верхней границы |
68,2 |
Соберем схему изображенную на рис.10. и измерим токи ветвей на резонансной частоте.
Рис.10.
Рассчитаем токи при резонансе аналитически, результаты эксперимента и расчета сравним.
Показания амперметров близки к расчетным.
Выводы:
С уменьшением в 2 раза сопротивления резистора R1, почти в 2 раза уменьшилась добротность данного контура..
С увеличением в 2 раза емкости конденсатора, увеличилась добротность данного контура и уменьшилась резонансная частота, уменьшилась ширина полосы пропускания.
С увеличением в 2 раза индуктивности дросселя, уменьшилась добротность данного контура и резонансная частота, увеличилась ширина полосы пропускания .
В общем можно сказать, что резонансная частота и ширина полосы пропускания напрямую зависят от добротности.
