«Резонанс в последовательном колебательном контуре»
Лабораторная работа №3 по дисциплине
«Теоретические основы электротехники-1»
Вариант №7
Выполнил студент группы
«» 2008 г.
Проверил преподаватель
_________________Ф.И.О.
«______» _________ 2008 г.
2008
Задание на лабораторную работу №3.
1. Рассчитать резонансную частоту f0, частоты, соответствующие границам полосы пропускания, характеристическое сопротивление p и добротность Q последовательного резонансного контура.
2. Собрать схему согласно рис. 33 учебно-методического пособия и с помощью плоттера получить АЧХ (либо ЛАЧХ). Плоттер должен быть настроен таким образом, чтобы почти во весь экран располагалась часть характеристики, соответствующая полосе пропускания. Замерить резонансную частоту и частоты, соответствующие границам полосы пропускания, определить ширину полосы пропускания.
3. Получить ФЧХ, замерить фазовый сдвиг на резонансной частоте и на нижней и верхней границах полосы пропускания.
4. Собрать схему согласно рис. 44 учебно-методического пособия и с помощью вольтметров замерить напряжения на конденсаторе и дросселе при частоте, равной резонансной. При этой частоте определить напряжение на реактивных элементах расчетным путем. Сравнить результаты эксперимента и расчета.
5. Уменьшить в 2 раза сопротивление резистора и выполнить пункты 1 – 4 задания.
6. Вернуть исходное значение сопротивления резистора, уменьшить в 2 раза емкость конденсатора и выполнить пункты 1 – 4 задания.
7. Вернуть исходное значение емкости конденсатора, уменьшить в 3 раза индуктивность дросселя и выполнить пункты 1 – 4 задания.
8. Оценить зависимость ширины полосы пропускания от добротности, сделать выводы по результатам работы в целом.
1. Для расчета воспользуемся схемой на рис. 1
рис. 1

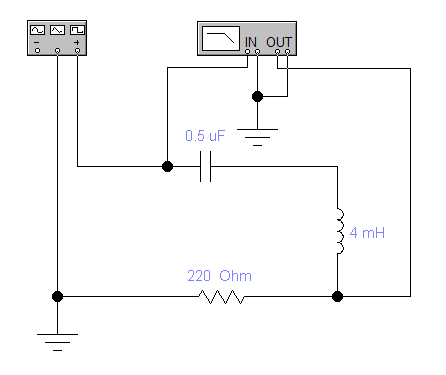

2. Для определения АЧХ И ФЧХ построим схему согласно рис. 2
рис. 2
рис. 3
3. Из графика АЧХ и ФЧХ (рис. 3) видно:
Резонансная частота f0 = 3,57 кГц
Частота нижней границы полосы пропускания = 1,25 кГц
Частота верхней границы полосы пропускания = 10,21 кГц
Ширина полосы пропускания W2-W1 = 10,21-1,25 = 8,96 кГц
Фазовый сдвиг на резонансной частоте = 0,315О
Фазовый сдвиг на нижней границе полосы пропускания = 45,53О
Фазовый сдвиг на верхней границе полосы пропускания = -45,56О
4. Соберем схему согласно рис. 4 и замерим напряжение на реактивных элементах:
рис. 4
При этой же частоте определим напряжение на реактивных элементах расчетным путем:
При сравнении расчетные данные совпадают с экспериментальными измерениями с учетом погрешности.
5. Уменьшим в 2 раза сопротивление резистора:
5.1 Произведем расчет:
5.2 Построим АЧХ и ФЧХ:
рис. 5
5.3. Из графика АЧХ и ФЧХ (рис. 5) видно:
Резонансная частота f0 = 3,57 кГц
Частота нижней границы полосы пропускания = 1,98 кГц
Частота верхней границы полосы пропускания = 6,56 кГц
Ширина полосы пропускания W2-W1 = 6,56-1,98 = 4,58 кГц
Фазовый сдвиг на резонансной частоте = 0,633О
Фазовый сдвиг на нижней границе полосы пропускания = 45,17О
Фазовый сдвиг на верхней границе полосы пропускания = -45,31О
Из рис. 5 видно, что при уменьшении в 2 раза сопротивления резистора, почти в 2 раза уменьшилась ширина полосы пропускания.
5.4. Замерим напряжение на реактивных элементах:
рис. 6
Определим напряжение на реактивных элементах расчетным путем:
При сравнении расчетные данные совпадают с экспериментальными измерениями с учетом погрешности.
6. Вернем исходное значение сопротивления резистора, уменьшим в 2 раза емкость конденсатора:
6.1 Произведем расчет:
6.2 Построим АЧХ и ФЧХ:
рис. 7
6.3. Из графика АЧХ и ФЧХ (рис. 7) видно:
Резонансная частота f0 = 5,05 кГц
Частота нижней границы полосы пропускания = 2,29 кГц
Частота верхней границы полосы пропускания = 11,36 кГц
Ширина полосы пропускания W2-W1 = 11,36-2,29 = 9,07 кГц
Фазовый сдвиг на резонансной частоте = 0,422О
Фазовый сдвиг на нижней границе полосы пропускания = 45,07О
Фазовый сдвиг на верхней границе полосы пропускания = -45,42О
Из рис. 7 видно, что при уменьшении в 2 раза емкости конденсатора, в раз увеличилась резонансная частота, а ширина полосы пропускания (по сравнению с исходными данными) практически не изменилась.
6.4. Замерим напряжение на реактивных элементах:
рис. 8
Определим напряжение на реактивных элементах расчетным путем:
При сравнении расчетные данные совпадают с экспериментальными измерениями с учетом погрешности.
7. Вернем исходное значение емкости конденсатора, уменьшим в 3 раза индуктивность дросселя:
7.1 Произведем расчет:
7.2 Построим АЧХ и ФЧХ:
рис. 9
7.3. Из графика АЧХ и ФЧХ (рис. 9) видно:
Резонансная частота f0 = 6,28 кГц
Частота нижней границы полосы пропускания = 1,35 кГц
Частота верхней границы полосы пропускания = 28,53 кГц
Ширина полосы пропускания W2-W1 = 28,53-1,35 = 27,18 кГц
Фазовый сдвиг на резонансной частоте = 0,111О
Фазовый сдвиг на нижней границе полосы пропускания = 45,6О
Фазовый сдвиг на верхней границе полосы пропускания = -44,88О
Из рис. 9 видно, что при уменьшении в 3 раза индуктивности дросселя, в 3 раза увеличилась ширина полосы пропускания (по сравнению с исходными данными), а резонансная частота увеличилась в раз.
7.4. Замерим напряжение на реактивных элементах:
рис. 10
Определим напряжение на реактивных элементах расчетным путем:
При сравнении расчетные данные совпадают с экспериментальными измерениями с учетом погрешности.
8. Оценивая зависимость ширины полосы пропускания от добротности, по итогам проделанной работы можно сделать следующие выводы:
- при уменьшении в 2 раза сопротивления резистора, почти в 2 раза уменьшилась ширина полосы пропускания.
- при уменьшении в 2 раза емкости конденсатора, в раз увеличилась резонансная частота, а ширина полосы пропускания практически не изменилась.
- при уменьшении в 3 раза индуктивности дросселя, в 3 раза увеличилась ширина полосы пропускания, а резонансная частота увеличилась в раз.
В общем можно сказать, что резонансная частота и ширина полосы пропускания напрямую зависят от добротности.
