3.3 Проверка прочности основания куста свай

Свайный фундамент с висячими сваями передаёт все нагрузки на основание, расположенное в уровне острия свай. Удовлетворение условия (3.8) и (3.9) для каждой в отдельности сваи еще не означает, что основание свайного фундамента в целом на уровне концов свай будет работать надежно. За счёт сил трения между боковой поверхностью сваи и грунтом в передачи нагрузок на основание участвует грунт, окружающий сваи. При этом сваи вместе с окружающим грунтом образуют условный сплошной фундамент.

Границы условного сплошного фундамента определяют следующим образом (рисунок 3.5):

а) снизу – плоскостью ВГ, проходящей через нижние концы свай;

б) с боков – вертикальными плоскостями АГ и БВ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии h∙tg( ), но не более двух диаметров или меньших сторон поперечного сечения сваи в случаях, когда под нижними концами свай залегают пылевато-глинистые грунты с показателем текучести J_L > 0,6;

в) сверху – поверхностью планировки грунта.

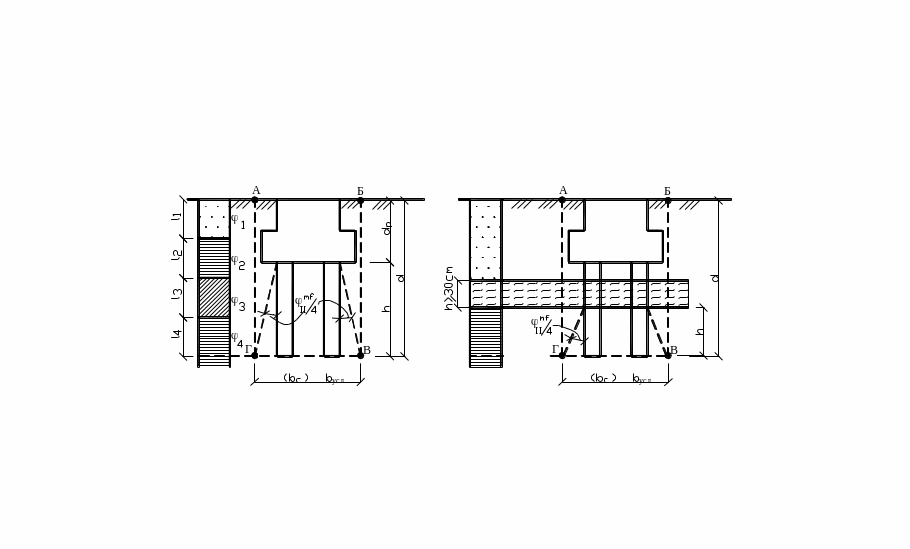

Рисунок 3.5 – К определению границы условного фундамента.

Значение _II,mt - осреднённое расчётное значение угла внутреннего трения грунта, определяемое по формуле:

_II,mt = , (3.10)

где _II,i – расчётные значения углов внутреннего трения грунта по второй группе предельных состояний в пределах слоёв h _i;

h _i - глубина погружения сваи в грунт, считаем от подошвы ростверка

, м. (3.11)

В собственный вес условного фундамента при определении его осадки включается вес свай и ростверка, а также вес грунта в объёме условного фундамента.

Найдя размеры подошвы условного фундамента АБВГ, включающего в себя грунт, сваи и ростверк, а также глубину его заложения d_усл определяют для центрально загруженного фундамента среднюю интенсивность давления по подошве условного фундамента:

P =  R_усл. (3.12)

Для внецентренно загруженного фундамента:

P_min/max =  1,2R_усл , (3.13)

где F_VOII, G_р , G_гр – соответственно, нагрузка по обрезу фундамента F_VOII, вес ростверка G_р и грунта на его уступах G_гр, в пределах условного фундамента, кН;

a_усл, b_усл – соответственно длина и ширина подошвы условного фундамента, м,

a_yсл = a₁ + 2∙h∙tg( _II,mt4) b_yсл = b₁ + 2∙h∙tg( _IImt4); (3.14)

М – расчетный момент, действующий в уровне нижних концов свай, т.е. по подошве условного свайного фундамента и равен М = М_ОII + F _hОII, ·d_усл , кН∙м;

W – момент сопротивления подошвы условного свайного фундамента, м³.

R_усл – расчётное сопротивление грунта в плоскости подошвы условного фундамента, кПа) из [1, формула (7)], кПа.

Если условия (3.12) или (3.13) не выполняются, то необходимо либо увеличить количество свай, либо изменить расстояние между сваями, либо изменить размеры свай.

Пример 3.4. Чтобы начать рассчитывать, строим условный свайный фундамент (рисунок 3.6).

Рисунок. 3.6 – К расчету условного свайного фундамента (пример при первых двух слабых слоев)
