Міністерство освіти і науки України

Харцизький металургійний технікум

Державного вищого навчального закладу

«Донецький національний технічний університет»

Лабораторія (кабінет)

________ТОЗП______

ЛАБОРАТОРНІ РОБОТИ

ХМТ ДВНЗ «Дон НТУ» 401.11.05.00ЛР

Зміст

1. Дослідження властивостей зварювальної дуги.

2. Дослідження іонізуючої дії різноманітних матеріалів.

3. Вивчення магнітних полів та феромагнітних мас.

4. Вивчення коефіцієнта корисної дії зварювальної дуги.

5. Вивчення коефіцієнта плавлення, направки, збитку на чад та розбризкування. Визначення погонної енергії.

6. Аналіз характеристик найбільш поширених марок покритих електродів.

7. Дослідження впливу погонної енергії на структуру та властивості зварювального з’єднання. Визначення частки основного металу в металі шву.

8. Дослідження впливу іржі, окалини та вологи на утворення дефектів зварювального з’єднання.

9. Дослідження деформації штаби в площині при наплавленні валика на її кромки.

10. Дослідження горіння дуги та формування валика шва при зварюванні у середовищі вуглекислого газу.

11. Дослідження впливу параметрів режиму зварювання під флюсом на розміри та форму шва.

12. Визначення основних параметрів та дослідження режиму зварювання під флюсом за глибиною провару.

13. Дослідження процесу електрошлакового зварювання.

14. Дослідження процесу наплавки твердими сплавами.

15. Вивчення особливостей дугової та повітряно-дугової різки металу.

16. Вивчення плазмового зварювання та різки металів.

ПР. Дослідження процесу зварювання високолегованих сталей.

1. Дослідження властивостей зварювальної дуги

0. Мета роботи: вивчити вплив роду струму на дугу, будову дуги, дослідити вольт-амперну характеристику дуги.

2. Устаткування та матеріали:

   0. Зварювальний пост постійного та змінного струму;

   1. Установка для проектування дуги на екран;

   2. Контрольно - вимірювальні прилади;

   3. Лінійка;

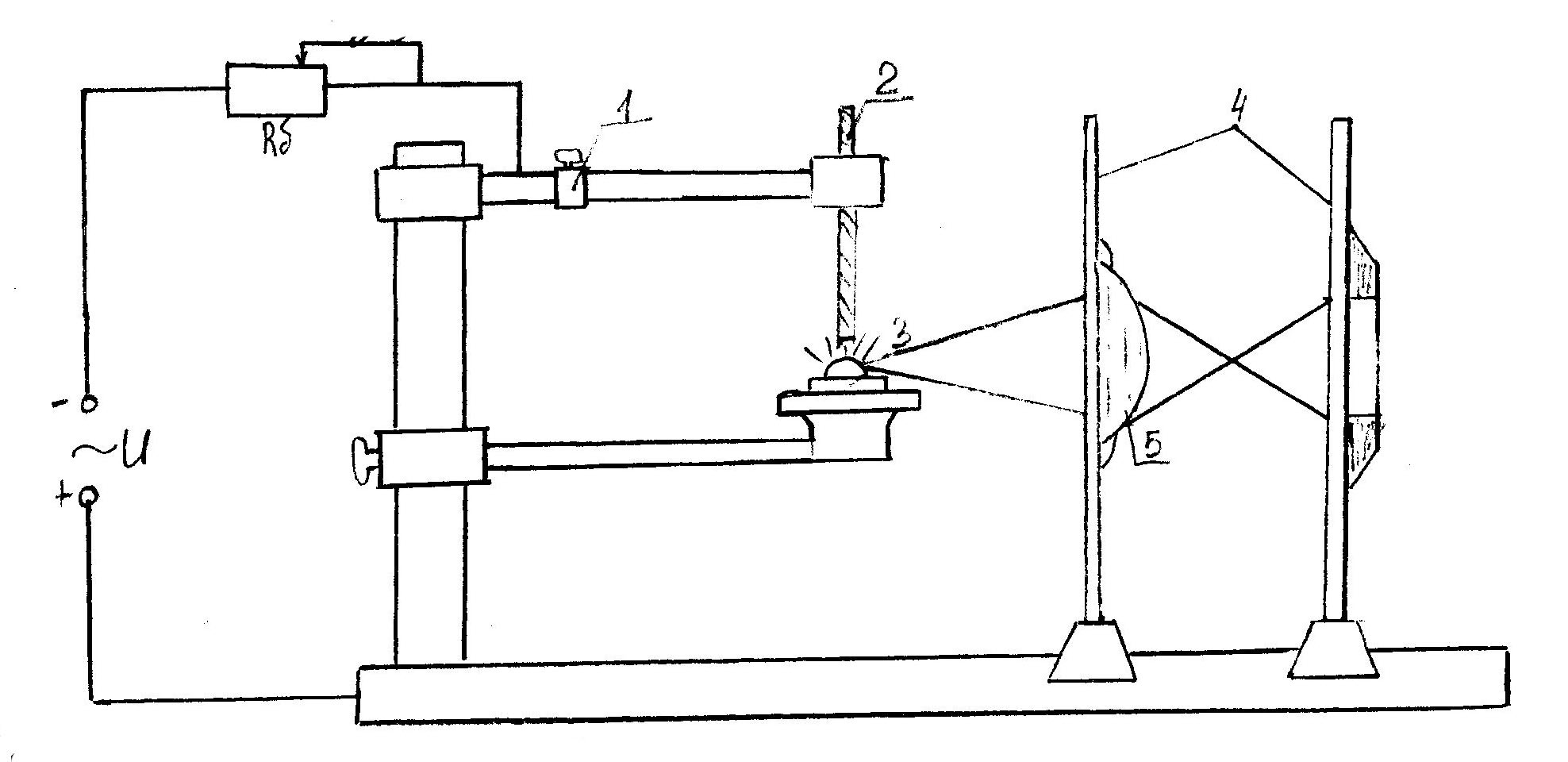

   4. Схема досліду:

1. Гвинт для розтягування дуги;

2. Вугільний електрод;

3. Екран;

4. Лінзи;

5. Затемнене скло.

Рисунок 1.1 – Схема досліду.

1.3 Порядок виконання роботи:

1.3.1 Дослід 1:

Зворушити вугільним електродом та вугільною пластиною електричну дугу, використовуючи при цьому джерело постачання постійного струму. Спроектувати дугу на екран. Збільшуючи відстань між електродом та пластиною визначити розривну довжину дуги. Результати досліду надати у таблиці 1.1

Змалювати вид дуги на екрані.

1. Прикатодна частина.

2. Стовп дуги.

+ 3 3. Прианодна частина.

2

І

ІІ 1

ІІІ

-

Рисунок 1.2 – Вид дуги на екрані.

Таблиця 1.1 – Результати вимірювань.

№ досліду	Струм дуги, А	Напруга на дузі, В	Розривна довжина дуги, мм
1.
2.

1.3.2 Дослід 2:

Повторити дослід 1, тільки використовуючи при цьому джерело змінного струму.

Результати досліду надати у таблиці 1.1

1.3.3 Дослід 3:

Зворушити електричну дугу, використовуючи при цьому джерело постачання постійного струму.

Зафіксувати показання приладів. За допомогою баластного реостата змінювати струм дуги й при цьому зафіксувати зміни напруження за вольтметром.

Результати досліду надати у таблиці 1.2.

Таблиця 1.2 – Результати вимірювань.

І, А
U, В

За даними таблиці 1.2 побудувати статичну (вольт-амперну) характеристику дуги.

Uд

Ід

Рисунок 1.3 – Статична характеристика дуги.

1.4 Висновки:

2. ДОСЛІДЖЕННЯ ІОНІЗУЮЧОЇ ДІЇ РІЗНОМАНІТНИХ МАТЕРІАЛІВ

2.1 Мета роботи: вивчити іонізуючу дію матеріалів електродних покриттів та флюсів по обривній довжині дуги.

2.2 Устаткування та матеріали:

2.2.1 Зварювальний пост постійного струму.

2.2.2 Штатив для кріплення дроту та електродів.

2.2.3 Лінійка.

2.2.4 Вугільний електрод.

2.2.5 Пластини з низьковуглецевої сталі.

2.2.6 Матеріали електродних покриттів.

2.2.7 Зварювальні флюси АН – 348А, АН – 26.

2.2.8 Електроди з покриттям АНО – 4, УОНИ – 13/45

2.3 Схема досліду:

5

РА

+

1 3 PV 4 ИП 7

_

6

2

1. Штатив

2. Пластина

3. Металевий стрижень

4. Вольтметр

5. Амперметр

6. Компонент (флюс), що досліджується

7. Джерело постачання.

Рисунок 2.1 – Схема досліду.
