1.1. Кинематический расчёт.

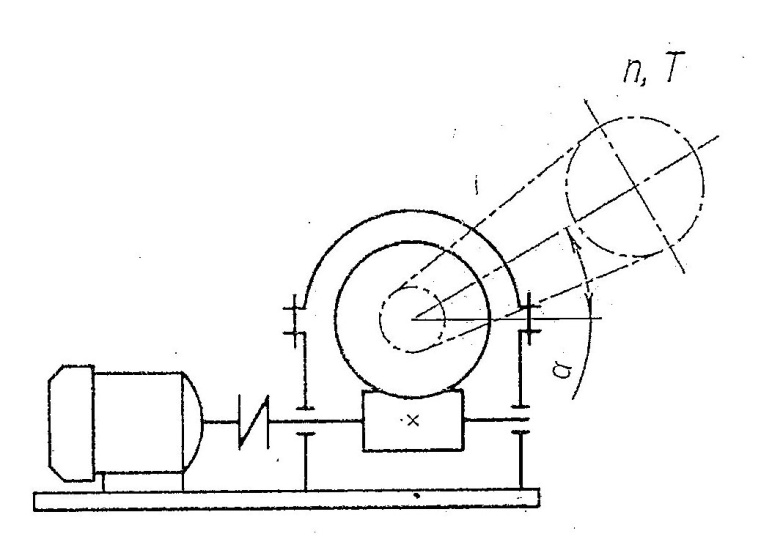

Червячный редуктор.

Рассмотрим привод с тихоходным двигателем:

Найдем общее передаточное число, взяв предварительно электродвигатель с частотой на 1000 мин^-1, т.к. нам нужен среднескоростной эл.двигатель :

где: U_общ=28,57–общее передаточное число;

U_ред=28,57/2=14,29–передаточное число червячной передачи;([2]стр.7)

U_цеп=2–передаточное число ремённой передачи; ([2]стр.7)

n_дв=1000 об/мин–частота вращения вала двигателя;

n_вых=35 об/мин–частота вращения на выходном валу;

Выбор КПД:

η_ред =0,85–КПД червячной передачи; ([2]стр.6)

η_муфта=0,98–КПД муфты; ([2]стр.6)

η_цеп=0,93–КПД цепной передачи; ([2]стр.6)

Определяем требуемую мощность электродвигателя:

P₄=T₄*w₄= = = 3297 Вт – Мощность на валу большой звездочке цепной передачи.

P₃= = = 3545 Вт – Мощность на тихоходном валу.

P₂ = = = 4171 Вт – Мощность на червяке.

P₁= = = 4256 Вт – Необходимая минимальная мощность двигателя.

1.2. Выбор электродвигателя.

По техническому заданию:

Характер нагрузки: переменная спокойная.

_{Отношение максимального крутящего момента к номинальному моменту:}

_{Окружающая среда: пожаро-опасная.}

_{Шумность: пониженная.}

_{Тепловыделение: пониженное.}

_{Вибрация: пониженная.}

_{Необходим среднескоростной электродвигатель с минимальной мощностью} P₁=4256 Вт.

Выбираем электродвигатель :

АИР 132S6/960 ТУ 16-525.564-84, тип исполнения IM 1081: P_ном=5,5 кВт, и Т_мах/Т=1,7;

Тип двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм										Масса, кг
		l30	h31	d30	l1	l10	l31	d1	d10	b1	b10	h	h1	h10
132S	6	460	325	288	80	140	89	38	12	10	216	132	8	13		68,5

Основные габаритные и присоединительные размеры электродвигателя:

1.3. Определение частот вращения и вращающих моментов.

На основе выбранного электродвигателя принимаем:

Общее передаточное число: = = = 27,43

U_ред =13,72 – Червячная передача.

U_цеп =2 – Цепная передача.

Расчёт частот вращения:

- Частота вращения большой звездочки.

- Частота вращения тихоходного вала.

- Частота вращения червяка.

- Частота вращения вала эл.двиг.

Расчет вращающих моментов:

= 900 - Момент на большой звездочке.

- Момент на тихоходном валу.

- Момент на червяке.

- Момент на валу эл.двиг.

1.4. Выбор материалов.

Корпус редуктора – чугун

Вал колеса - Сталь

Червяк – Сталь

Венец для червячного колеса – бронза
