Лекції внутрішньобудинкові газопроводи і газове устаткування

(курсове професійно-технічне навчання)

1. Типи газових пальників. Первинне і вторинне повітря.

Газовий пальник – це пристрій, який забезпечує змішування певної кількості горючого газу і повітря, подачу утвореної суміші до місця спалювання і регулює процес горіння.

По методу спалювання газу всі пальники поділяються на:

• дифузійні – без попереднього змішування з повітрям (це труба з отворами, з яких витікає газ, а необхідне для горіння повітря поступає повністю із оточуючого середовища, в них довге полум”я з невисокою температурою, може з”являтися копоть, неповне згорання палива, необхідна велика топочна камера);

• дифузійно-кинетичні – з неповним попереднім змішуванням з повітрям

• кинетичні – з повним попереднім змішуванням з повітрям.

По способу подачі повітря пальники поділяються на:

• бездуттєві, в яких повітря поступає в топку завдяки розрідженню в ній,

• інжекційні, в яких повітря засмоктується за рахунок енергії струменю газу,

• дуттєві (з примусовою подачею повітря - за допомогою вентилятора, повітрєдувки або компрессора), в яких повітря потрапляє в газорозподільний пристрій, а з нього через сопла витікає в закручений поток повітря, змішується з ним і готова газоповітряна суміш подається через насадок пальника до місця спалювання;

Інжекційні пальники застосовуються в побутових газових плитах, проточних і ємкісних водонагрівачах, секційних опалювальних котлах, опалювальних печах.

Вони забезпечують спалювання газу по проміжковому принципу, тобто, початок горіння – кінетичний, а закінчення горіння – дифузійне.

Інжекційні пальники забезпечують хороше змішування газу з повітрям.

Газ, що витікає із сопла з великою швидкістю, за рахунок кінетичної енергії струменю засмоктує в інжектор змішувальної трубки пальника певну кількість повітря, необхідну для повного згорання газу. Це повітря називається первинним, а процес всмоктування повітря - інжекцією.

Повітря, яке йде в топочний простір додатково, і підтримує горіння називається вторинним.

2. Інжекційні пальники, їх конструктивні елементи.

Газовий пальник – це пристрій, який забезпечує змішування певної кількості горючого газу і повітря, подачу утвореної суміші до місця спалювання і регулює процес горіння.

Інжекційні пальники застосовуються в побутових газових плитах, проточних і ємкісних водонагрівачах, секційних опалювальних котлах, опалювальних печах.

Інжекційні пальники забезпечують хороше змішування газу з повітрям.

Газ, що витікає із сопла з великою швидкістю, за рахунок кінетичної енергії струменю засмоктує в інжектор змішувальної трубки пальника певну кількість повітря, необхідну для повного згорання газу. Це повітря називається первинним, а процес всмоктування повітря - інжекцією.

Інтенсивне змішування газу з повітрям відбувається в горловині (конфузорі) і завершується в дифузорі змішувальної трубки, в якому підвищується статичний тиск за рахунок пониження швидкості газоповітряного потоку.

Повітря, яке йде в топочний простір додатково, і підтримує горіння називається вторинним.

Більшість газових пальників мають загальні конструктивні елементи:

- прилади для підводу газу і повітря

- змішувальну камеру

- пальникову насадку і стабілізатор.

В деяких конструкціях окремі елементи можуть бути зовсім відсутні або компонуватися в одній деталі.

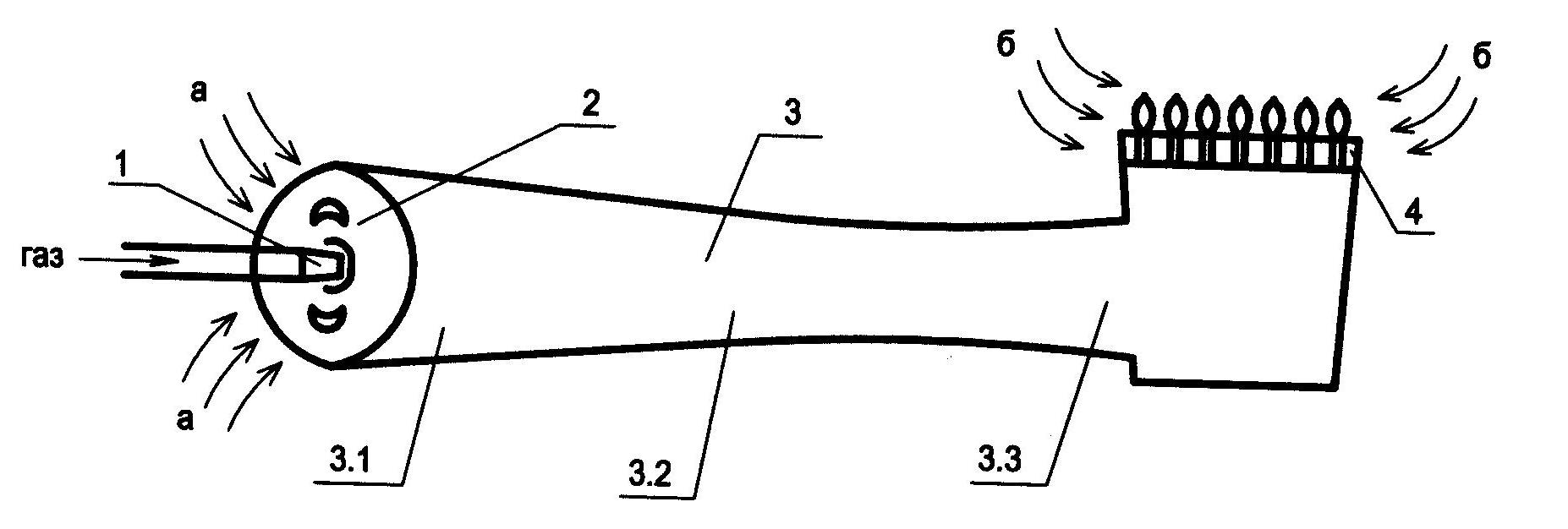

Будова інжекційного пальника низького тиску:

1 – сопло (форсунка), діаметр якого для природного газу = 1,2 мм, а для ЗВГ = 0,7 мм;

2 – регулятор первинного повітря (шайба);

3 – змішувальна трубка (3.1-інжектор, 3-2-конфузор, 3.3-дифузор);

4 – пальникова насадка (ковпачок-розсікач);

а – первинне повітря,

б – вторинне повітря.
