Ответы к практическим заданиям.

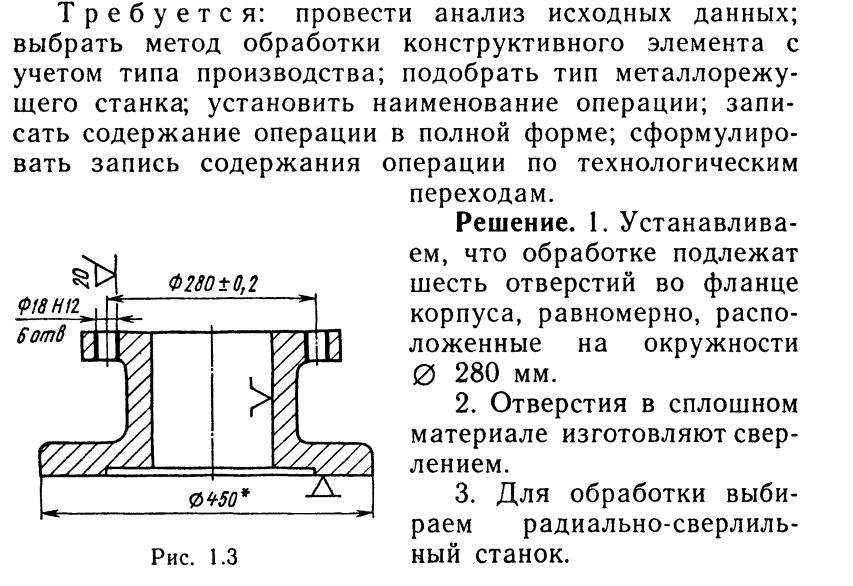

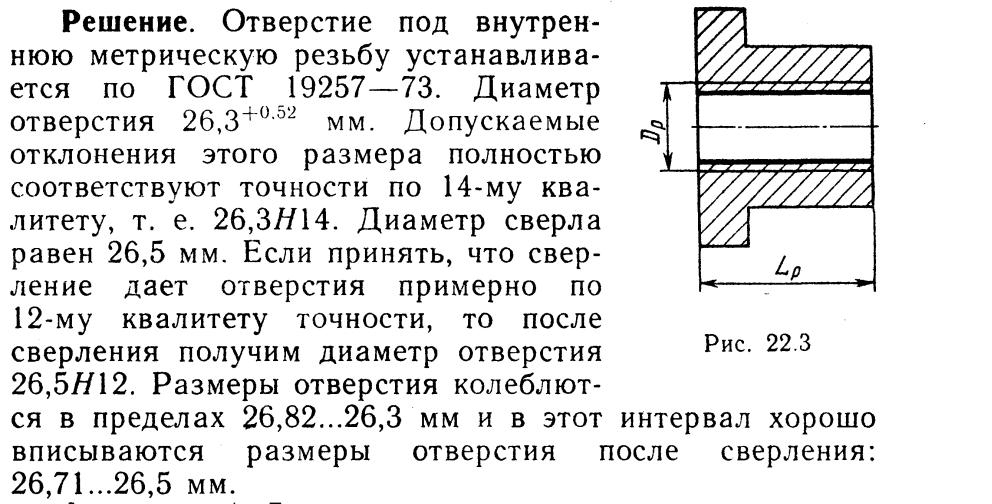

Билет № 1.

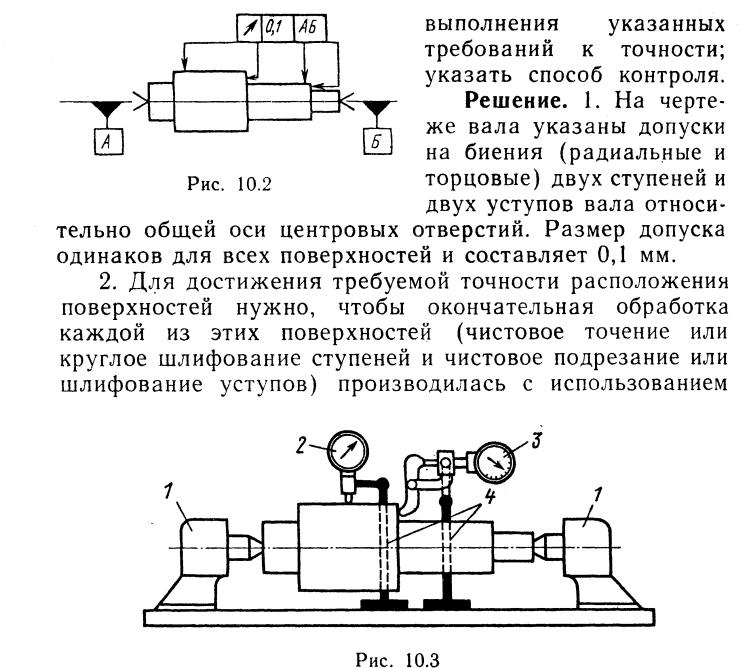

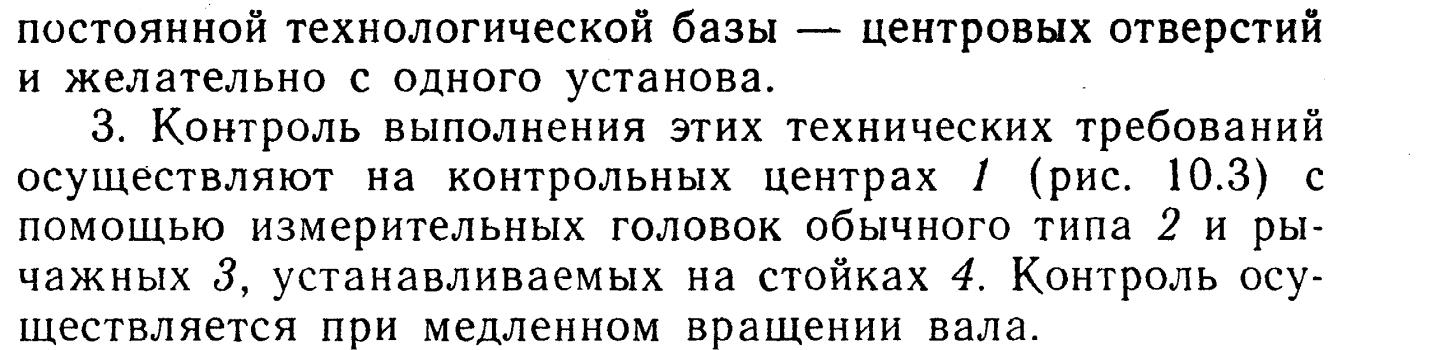

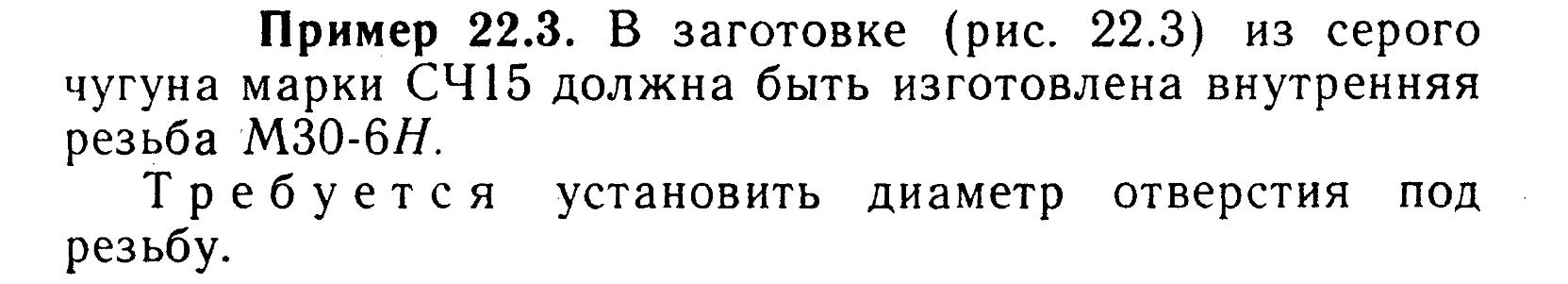

Билет № 2

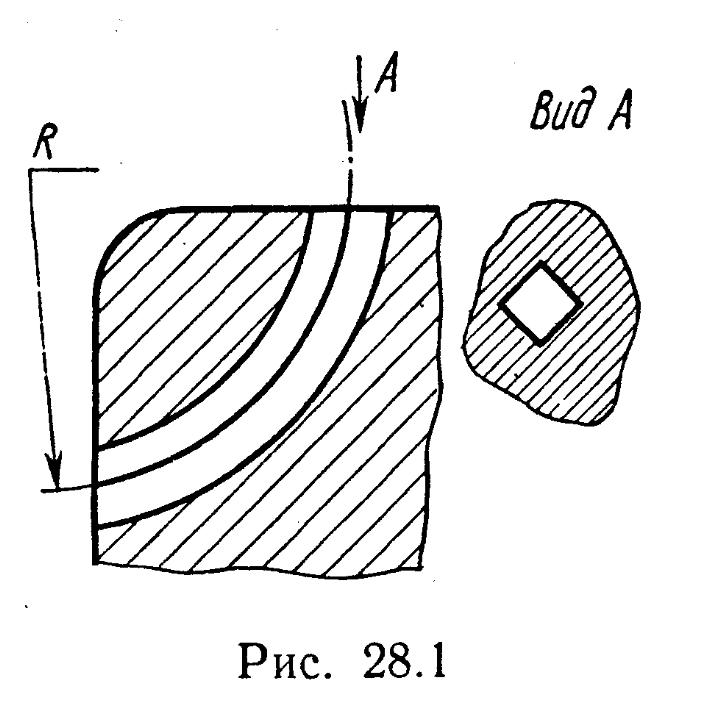

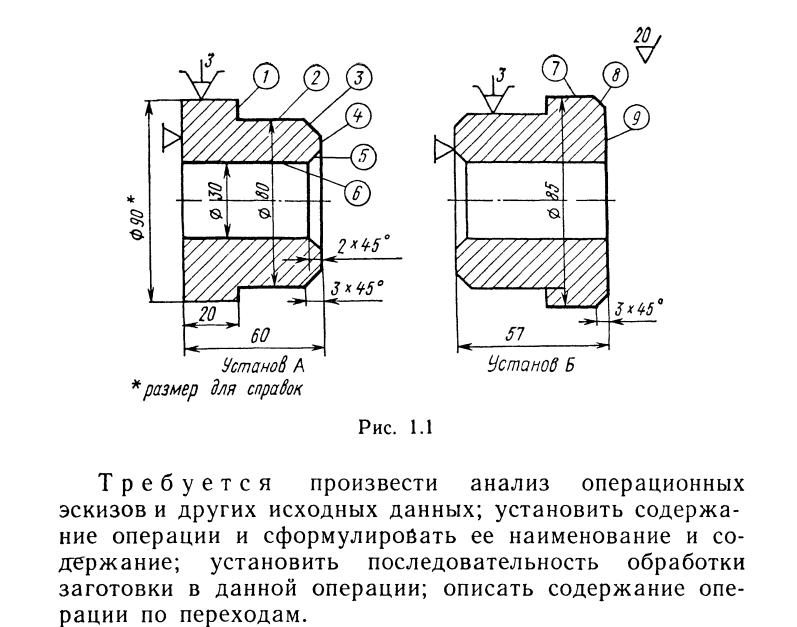

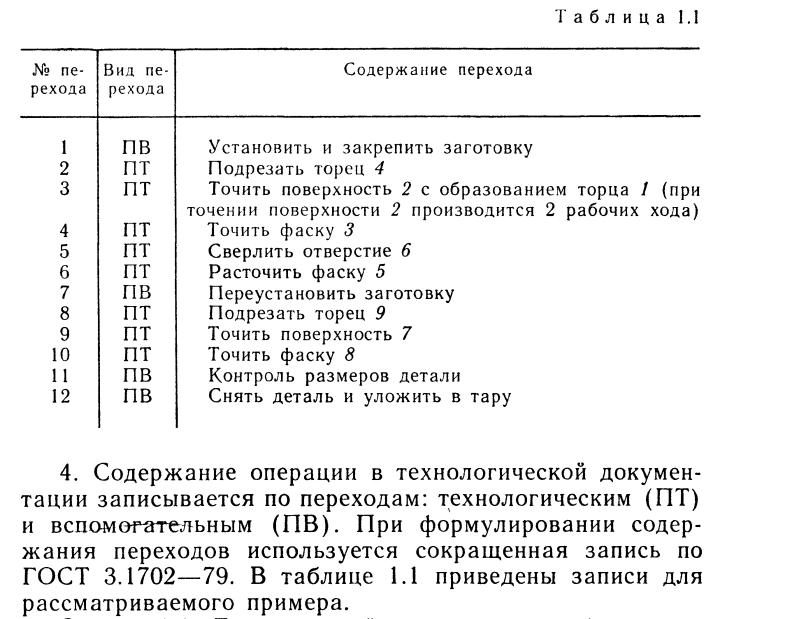

Билет № 3

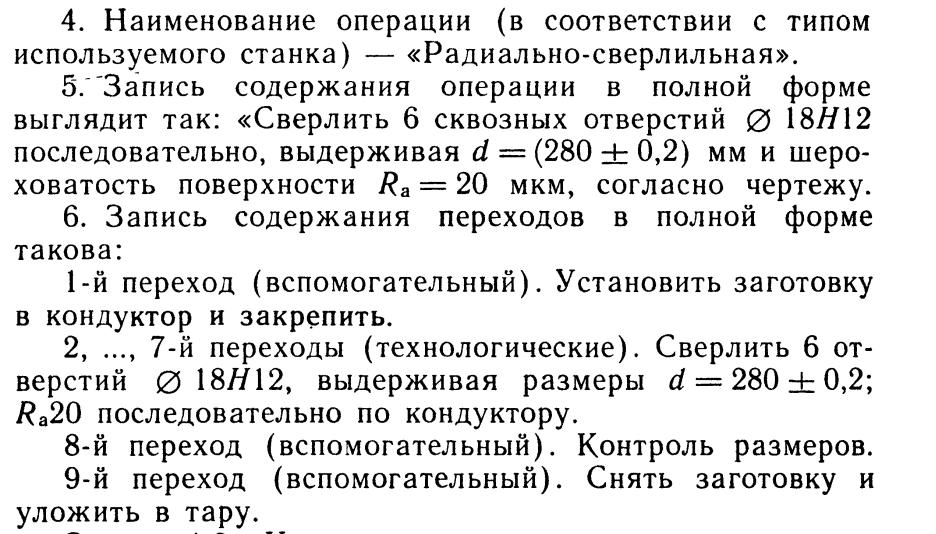

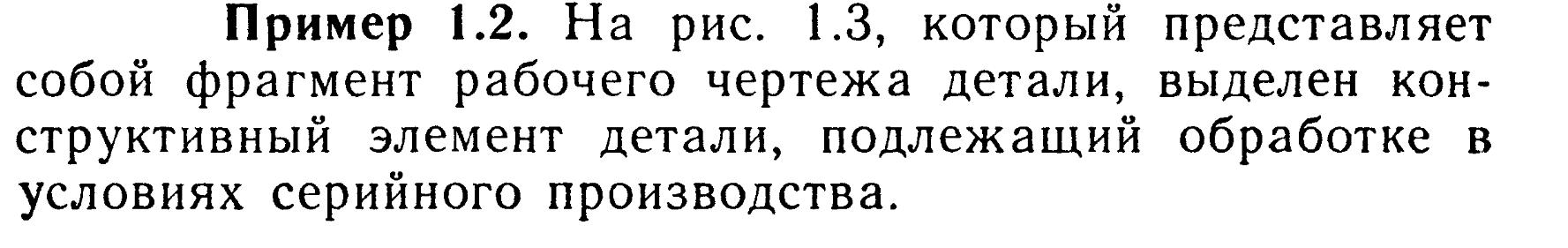

Билет № 4

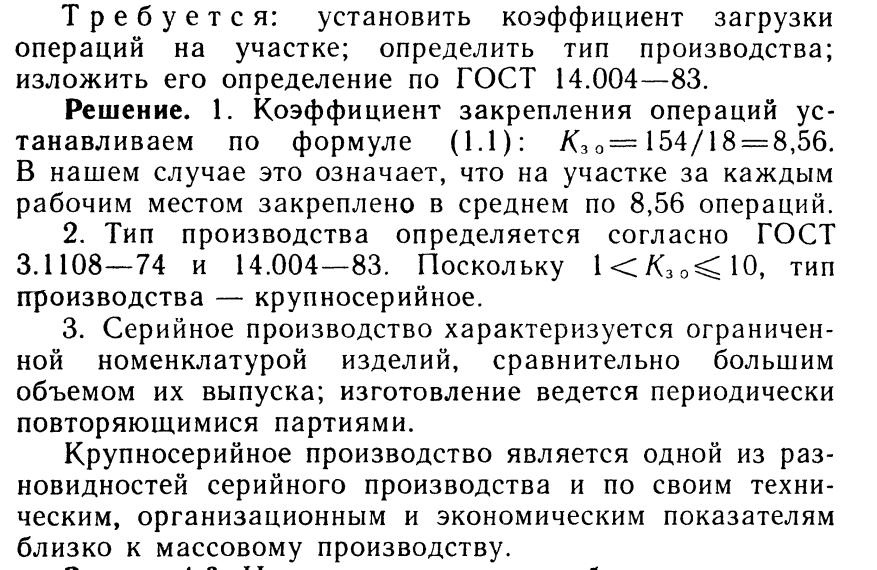

Билет № 5

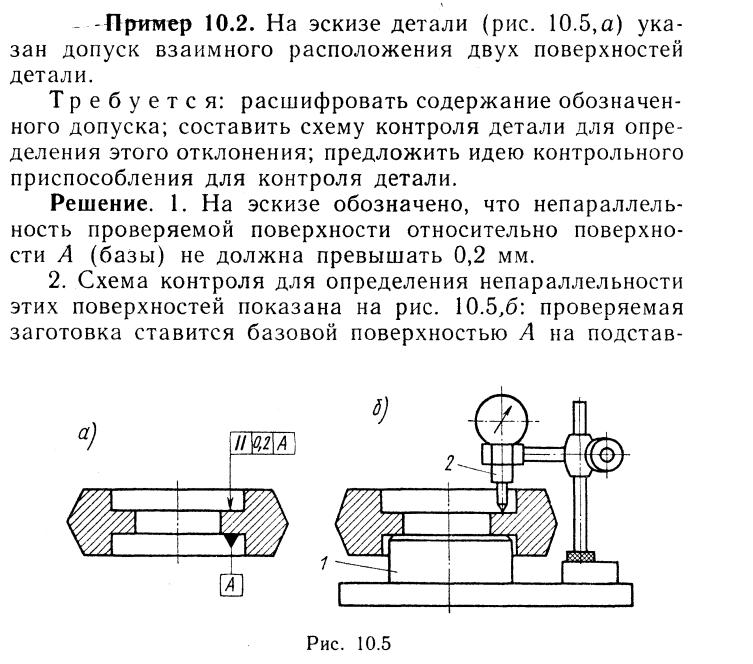

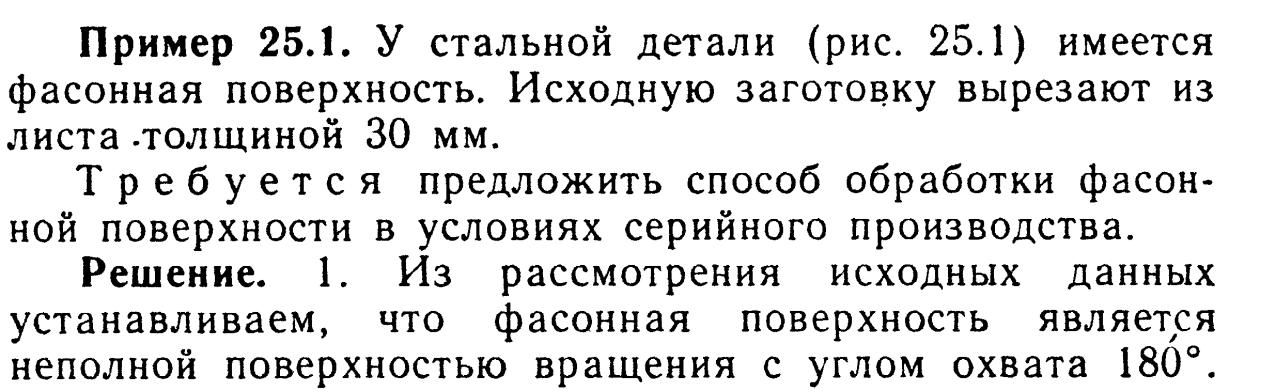

Билет № 6

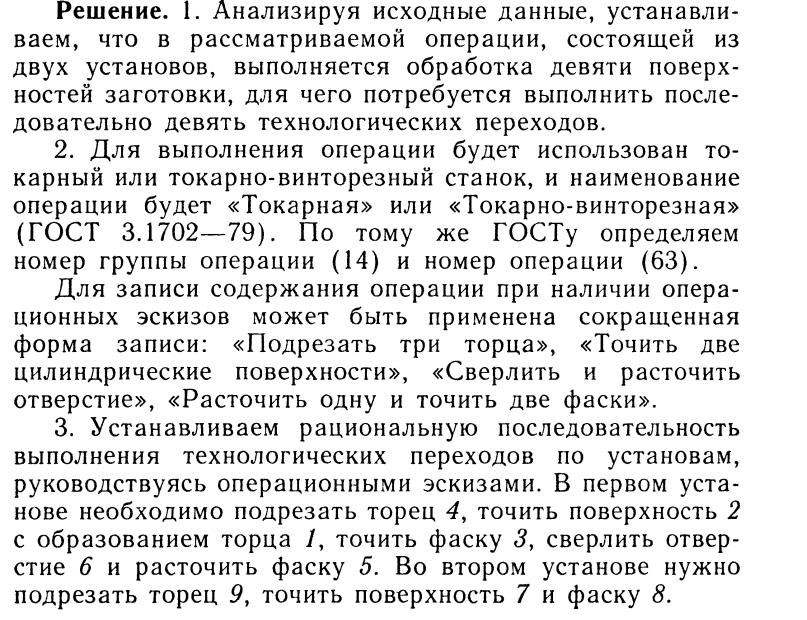

Билет № 7

Билет № 8

Билет № 9

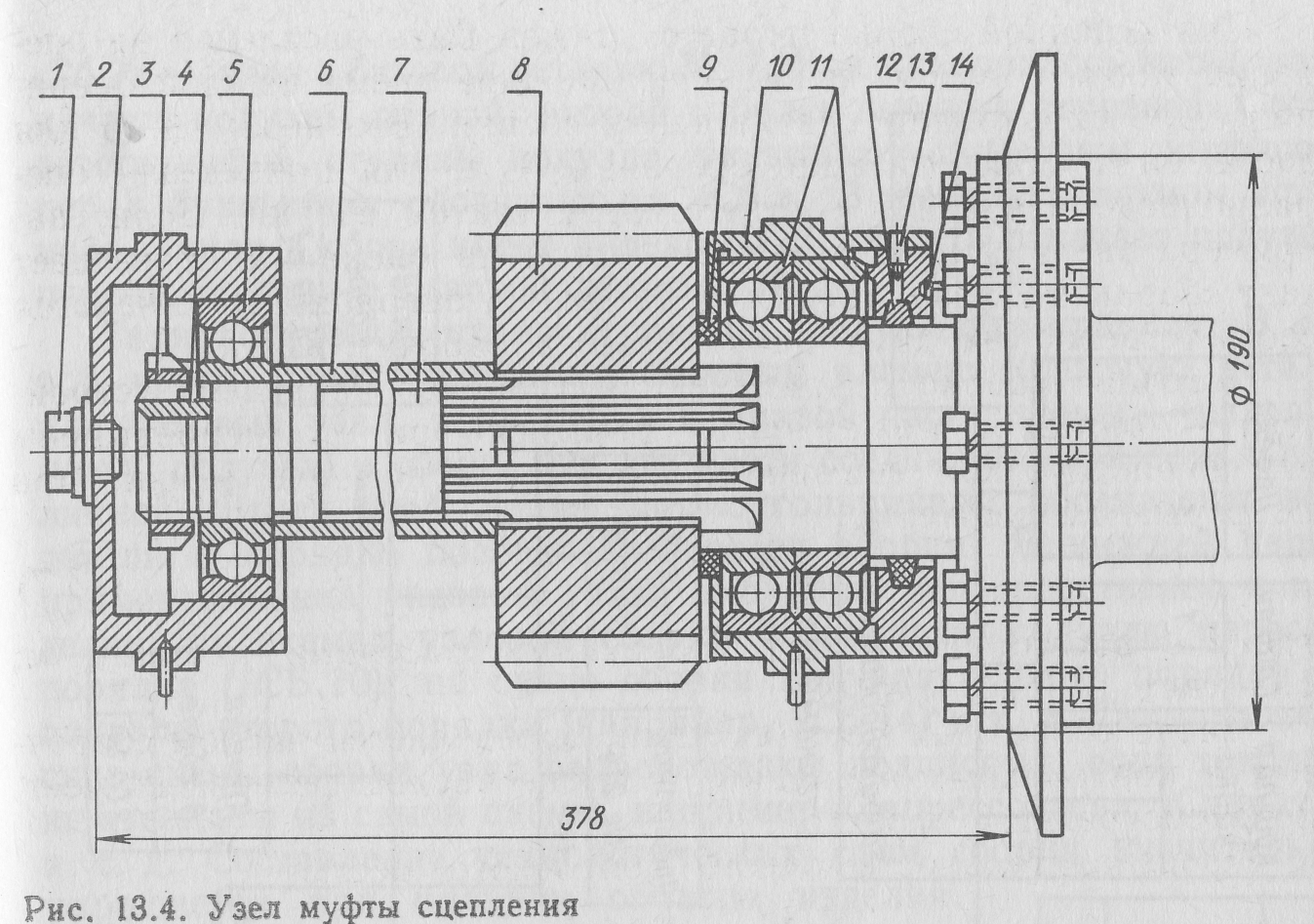

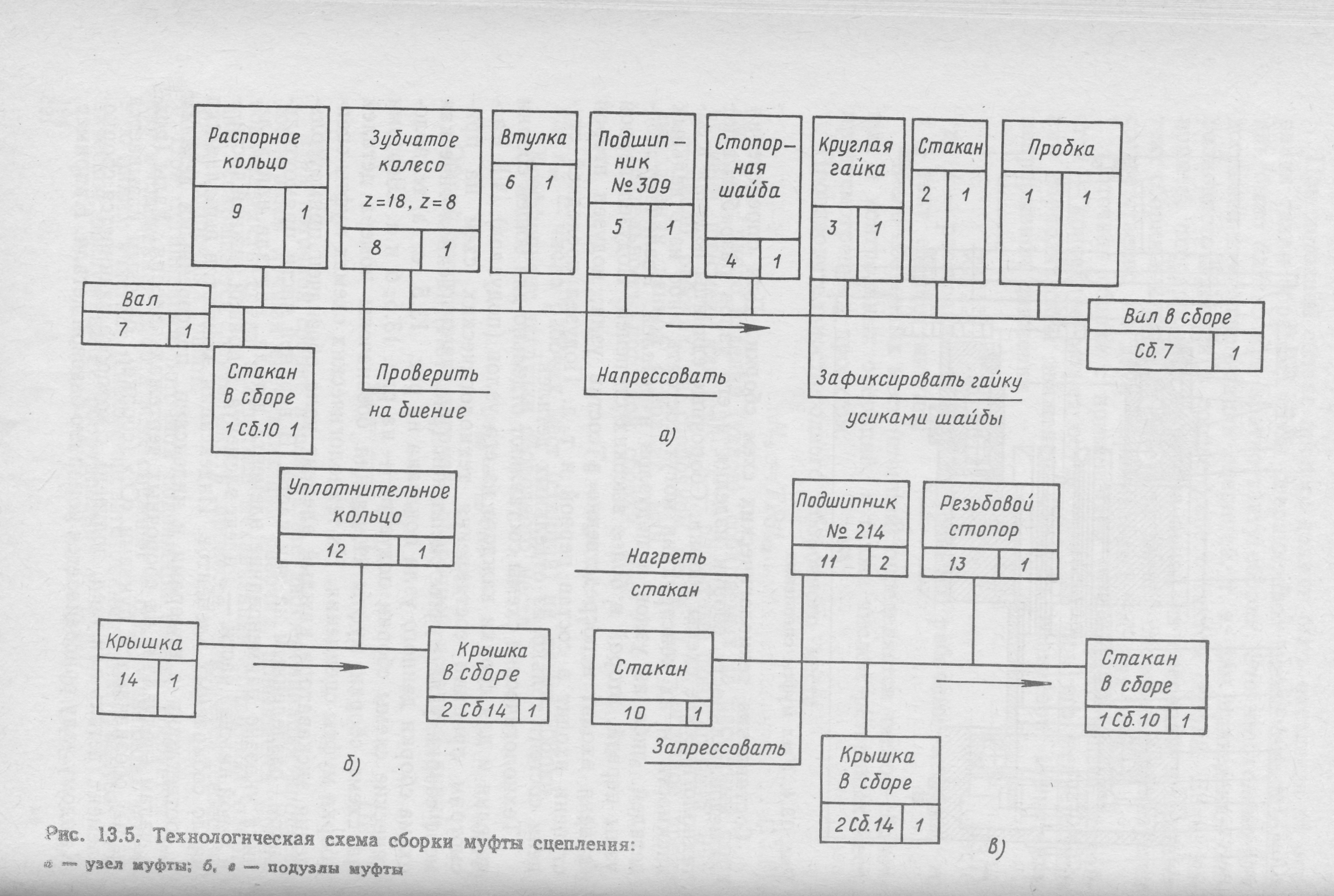

Составить развернутую схему сборочных элементов объекта – узел муфты сцепления.

Билет № 10

Разработать схему наладки на плоскошлифовальную операцию. Исходные данные для проектирования схемы наладки на плоскошлифовальную операцию (материал детали сталь 30ХГСА, HRCЭ 48…52)

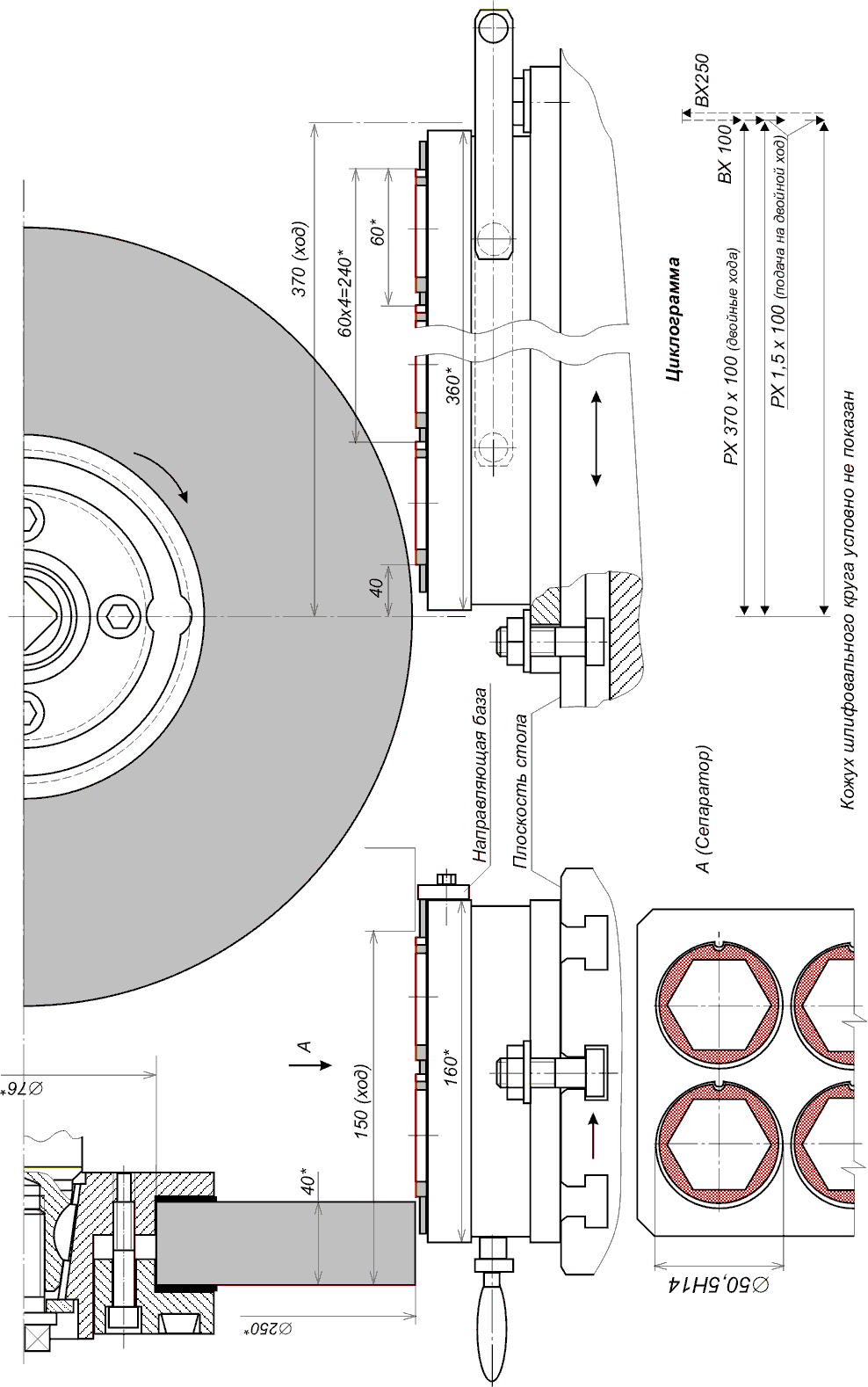

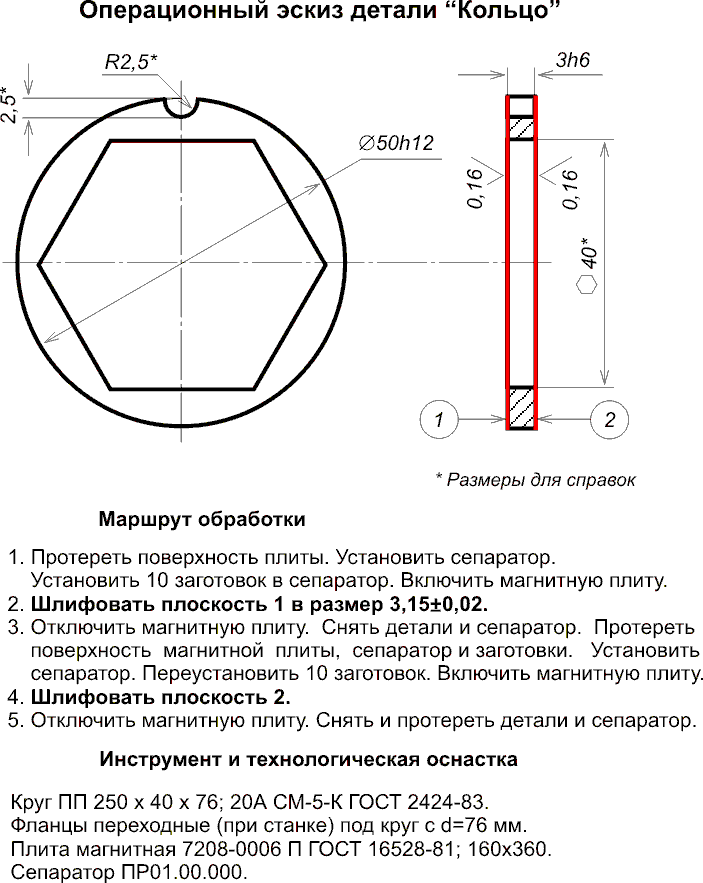

Схема наладки плоскошлифовального станка 3Е711 на обработку детали «Кольцо».

Билет № 11

Разработать схему наладки на операцию круглого шлифования детали «Вал».

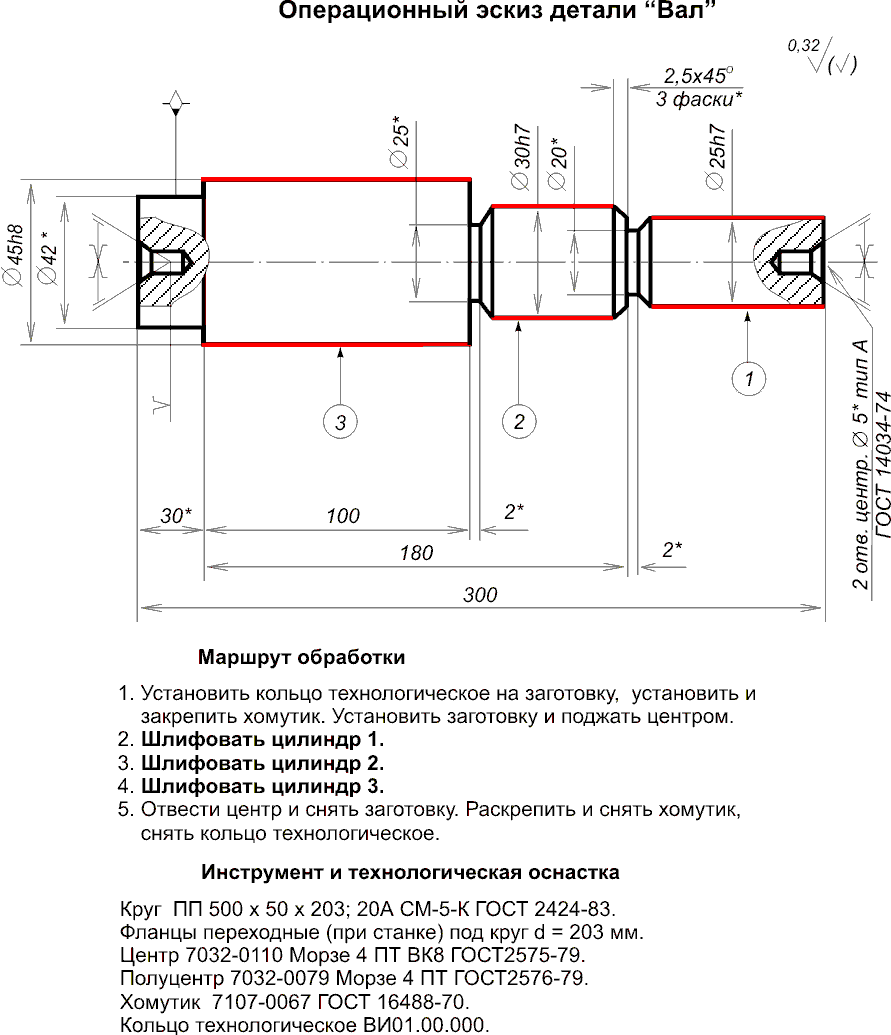

Исходные данные для проектирования схемы наладки на операцию круглого шлифования детали «Вал»:

Рис. 60. Схема наладки станка 3М153П на операцию круглого шлифования детали «Вал»

Билет № 12

Разработать схему наладки на операцию круглого шлифования детали «Втулка».

Исходные данные для проектирования схемы наладки на операцию круглого шлифования детали «Втулка»:

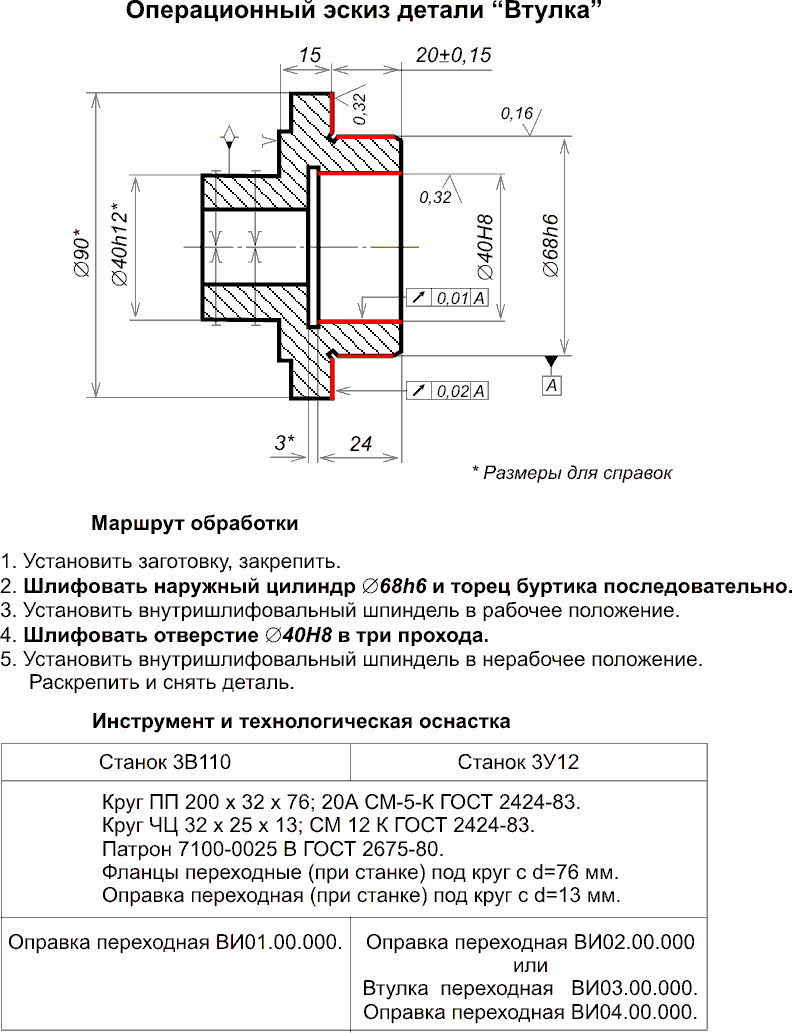

Операционный эскиз детали «Втулка», маршрут обработки и технологическое оснащение круглошлифовальной операции (материал детали - сталь 40Х HRCЭ 42…48)

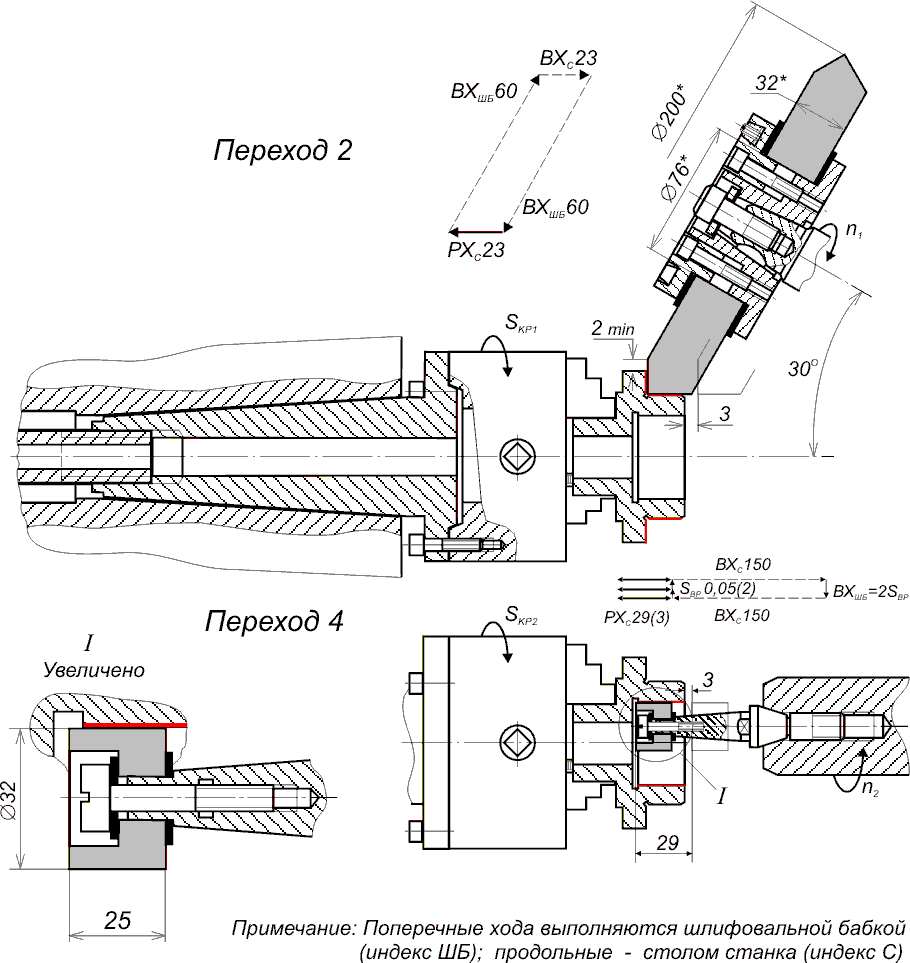

Схемы наладок универсального круглошлифовального станка 3в110 на операцию обработки детали «Втулка».

Билет № 13

Разработать схемы наладки на фрезерную операцию.

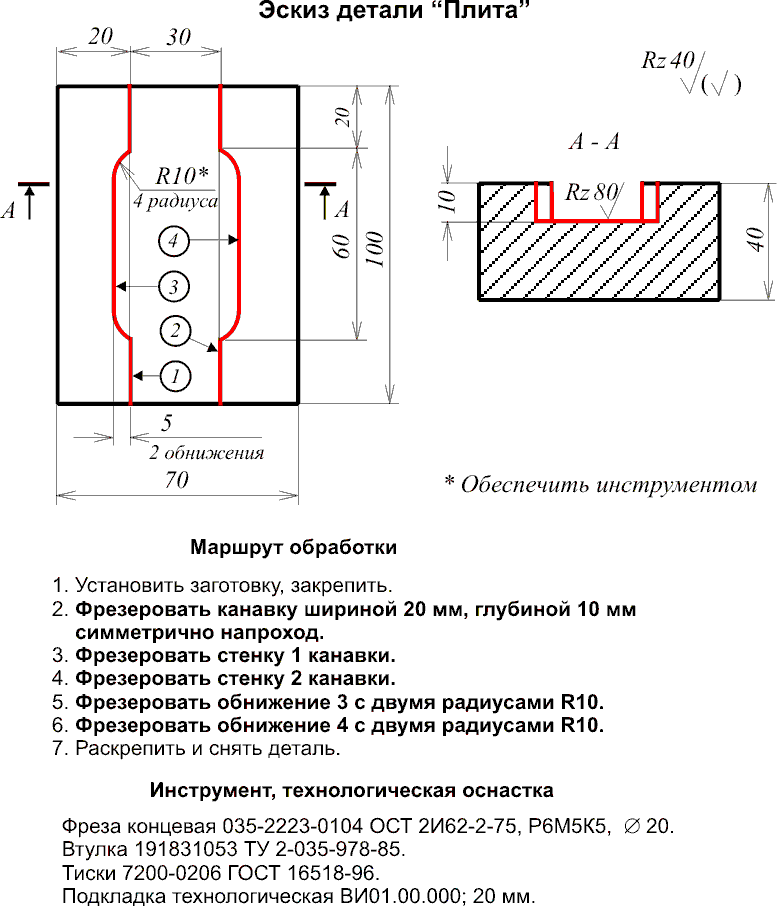

Исходные данные для примера проектирования схемы наладки на фрезерную операцию:

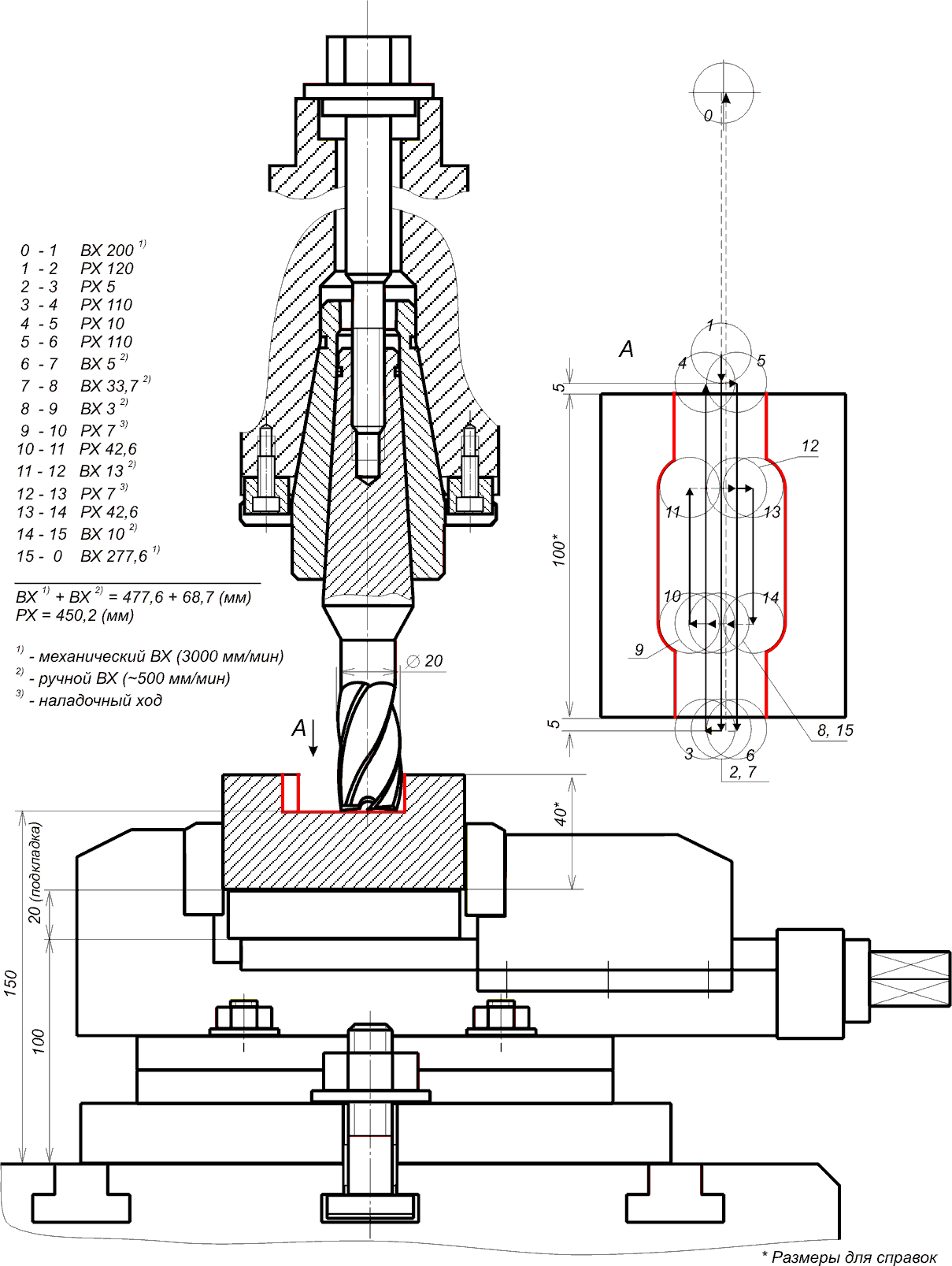

Схема наладки фрезерного станка 6Р12 на обработку детали «Плита»

(ВХ - вспомогательный ход, РХ - рабочий ход)

Билет № 14

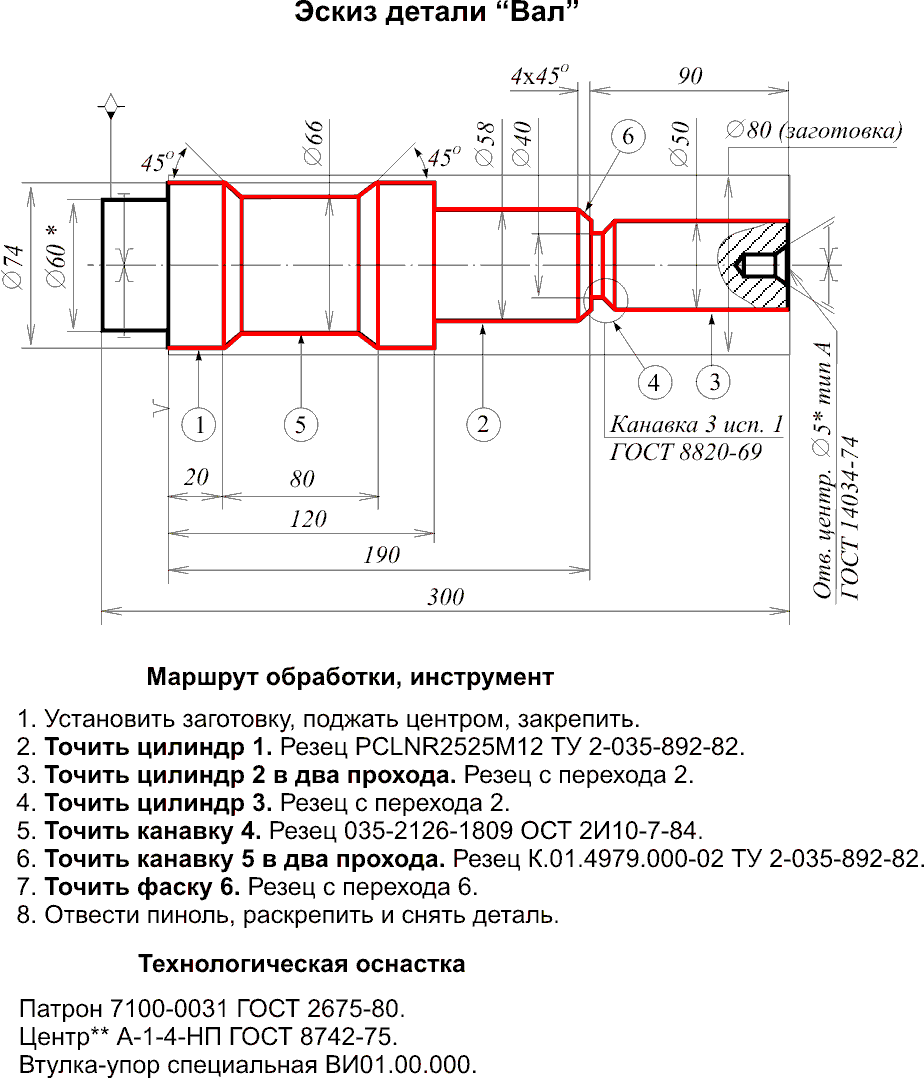

Разработать схему наладки на токарную операцию для переходов 2, 3, 4.

Исходные данные для проектирования схемы наладки на токарную операцию:

Схемы наладки токарно-винторезного станка 16А16 для выполнения переходов 2, 3, 4

Билет № 15

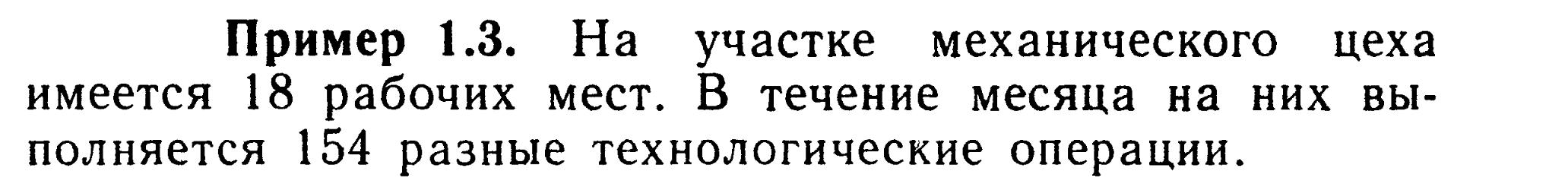

Определить условное число однотипных операций Поi, выполняемых на каждом рабочем месте, коэффициент закрепления операций К3.о и тип производства при реализации технологических процессов изготовления двух деталей,

Исходные данные:

Штучно-калькуляционное время Тш.к. на операцию:

005 составляет 3,6 мин.

010 – 5,2 мин.

015 – 2,8 мин.

020 – 8,3 мин.

025 – 4,2 мин.

Годовая программа выпуска Nг равна 3 000 шт.

Рассчитывается фактический коэффициент загрузки по формуле:

,

где Kв – коэффициент выполнения норм;

Fд – действительный годовой фонд времени работы оборудования, ч.

Приняв по справочным данным Kв = 1,3; ηн = 0,8 и Fд = 40,15 ч, получим:

,

Решение.

1. Определяем число однотипных операций Поi :

П01 = 250536 / (3000 * 3,6) = 23,2;

П02 = 16,1;

П03 = 29,8;

П04 = 10,1;

П05 = 19,9.

2. Вычисляем коэффициент закрепления операций по формуле (1.5):

К3.0 = 250536 / 3000 * 5 * ( 1/(3,6) + 1/(5,2) + 1/ (2,8) + 1/(8,3) + 1/(4,2) )= =19,8.

3. Найдем тип производства в соответствии с условием:

К3.0 < 20

Следовательно, производство является среднесерийным.

Билет № 16

Составить маршрутный технологический процесс обработки ступенчатого вала.

Маршрутный технологический процесс обработки ступенчатых валов

№	Операция		Оборудование	Технологическая база
	Наименование	Содержание
000	Заготовительная Правильная Отрезная Термическая	Правка прутка	Правильно-ка­либровочная машина	Наружная поверх­ность
		Разрезание прутка по длине	Токарный, отрезной станки. Ножницы. Ножовка.	Наружная поверх­ность
010	Фрезерно-центровальная. Токарная	Фрезерование (подрезание) торцов и центрование (Подготовка технологических баз)	Фрезерно-центровальный или токарный станки	Наружная поверх­ность
015	Токарная	Черновая и чистовая токарная обработка	Токарный станок	Центровые отверстия
020	Фрезерная	Фрезерование шпоноч­ных канавок, лысок, уступов	Фрезерный ста­нок (шпоночно-фрезерный)	Центровые отверстия, шейки вала
025	Сверлильная.	Сверление отверстий, нарезание резьбы	Сверлильный станок	Шейки вала
030	Шлицефрезерная	Черновая, чистовая об­работка шлицев	Шлицефрезерный станок	Центровые отверстия
035	Зубообрабатывающая	Черновое, чистовое на­резание зубьев	Зубофрезерный станок	Центровые отверстия
040	Термическая	Термообработка	Печь, установ­ка ТВЧ	Центровые отверстия
045	Токарная. Шлифовальная	Зачистка центровых отверстий	Токарный. Центрошлифовальный	Центровые отверстия
050	Шлифовальная	Шлифование опорных шеек	Шлифовальный станок	Центровые отверстия
055	Шлицешлифовальная	Обработка боковых по­верхностей шлицев и центрирующих диаметров шлицевой части вала	Шлицешлифовальный, круглошлифовальный стан­ки	Центровые отверстия
060	Зубообрабатывающая	Отделка зубьев		Центровые отверстия
065	Моечная
070	Контрольная
