Введение
В настоящее время радиорелейные линии (РРЛ) связи являются надёжным и уже достаточно обжитым средством для передачи мощных информационных потоков. Хотя сети РРЛ уже сформировались, происходит дальнейшее развитие этой отрасли, связанное как с освоением новых частотных диапазонов, так и модернизацией существующих РРЛ. Этот прогресс позволил РРЛ сохранить надлежащее место в глобальной сети передачи информации.
Вопрос актуален также в свете того, что:
- существующий парк антенн на магистральных РРЛ на 30% практически исчерпал гарантированный моторесурс и нуждается в немедленной замене, аналогичная ситуация имеет место и для других РРЛ;
- в настоящее время реальными поставщиками антенн для РРЛ являются зарубежные фирмы и единственное предприятие, находящееся на территории России, - российско-американское совместное предприятие ЗОА «Эниско»;
- стоимость антенн для ЗССС российского производителя на 40 – 50% ниже стоимости антенн ведущих зарубежных фирм, причем это соотношение имеет место при условии примерного равенства реализуемых технических параметров.
Резюмируя изложенное, можно с большой долей уверенности ожидать появление в России антенного производства, которое обеспечит отечественные РРЛ современными антенно-фидерными устройствами.
Основная масса антенн, используемых на РРЛ, относится к виду зеркальных (параболических) антенн. Следовательно, для развития и модернизации РРЛ, в первую очередь, необходимо развитие именно параболических антенн.
В моей курсовой работе произведены электрические и конструктивные расчеты рупорно-параболической антенны. Также приведено описание конструкции и создан сборочный чертеж данной антенны.
В процессе работы кроме учебной и научной литературы была использована программа Mathcad 14 для построения диаграммы направленности.
Обзорный раздел Рупорные антенны
Рупорная антенна - металлическая конструкция, состоящая из волновода переменного (расширяющегося) сечения с открытым излучающим концом. Как правило, рупорную антенну возбуждают волноводом, присоединенным к узкому концу рупора. По форме рупора различают E-секториальные, H-секториальные, пирамидальные и конические рупорные антенны.

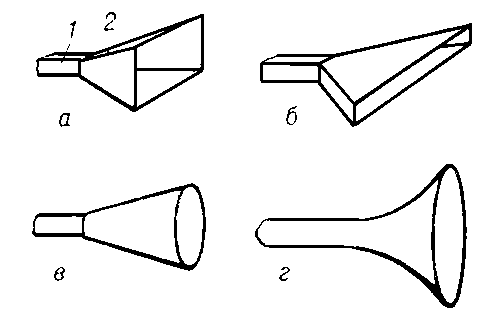

Рис.1. Разновидности рупорных антенн:
а - пирамидальная; б - секториальная: в - коническая; г - с параболической образующей поверхности рупора: 1 - волновод; 2 - рупор.
Типы рупорных антенн:
Пирамидальный рупор - антенны в форме четырехгранной пирамиды, с прямоугольным сечением. Они являются наиболее широко используемый типом рупорных антенн. Излучает линейно-поляризованные волны.
Секторальный рупор - пирамидальные рупора с расширение только в одной плоскости Е или Н.
Конический рупор - раскрыв в форме конуса с круглым сечением. Используются с цилиндрическими волноводами для получения волны с круговой поляризацией.
Гофрированные рупора - раскрыв рупоров с параллельными щелями или канавки, малой по сравнению с длиной волны. Канавки покрывают внутреннюю поверхность рупора, поперек оси.
Гофрированные рупора имеют более широкую полосу пропускания, меньший уровень боковых лепестков и кросс-поляризации. Они широко используются в качестве облучателей для спутниковых параболических антенн и радиотелескопов. Вот так.
