1.3.2 Мокрое формование

Большинство промышленных мембран получаются методом коагуляции при погружении раствора полимера в ванну с нерастворителем, т. е. мокрым формованием. Сначала на поверхности контакта полимера и осадителя (нерастворителя) формируется тонкая оболочка из полимерной сетки, а затем по диффузионному механизму осадитель замещает растворитель в толще мембраны.

На Рис. 7 показана схема получения плоских композиционных мембран мокрым формованием. Раствор полимера (часто называющийся поливочным раствором) наливается прямо на материал подложки (суппорта), например нетканый полиэфирный материал, причем толщина слоя контролируется формовочным ножом. Толщина отлитого слоя может меняться примерно от 50 до 500 мкм. Отлитая пленка затем погружается в ванну с нерастворителем, где происходит обмен между растворителем и нерастворителем и, в конечном итоге, происходит осаждение полимера. В качестве нерастворителя часто используется вода, но также могут быть использованы и другие нерастворители.

Рисунок 7 – Получение плоской композиционной мембраны мокрым формованием

Некомпозиционные плоские мембраны могут быть получены по этой же методике с использованием подложек с низкими адгезионными свойствами к полимеру мембраны (полимерные или металлические пленки), которые после коагуляции и отмывки отделяются от мембраны.

Таким методом могут быть получены мембраны из поливинилацетата (ПВА), поливинилхлорида (ПВХ), полиамидов и некоторых других полимеров. Исходя из того, какую по свойствам мембрану необходимо получить, подбираются полимер, пара растворитель-осадитель и условия проведения процесса (концентрация полимера, температура и т. д.), варьируя эти параметры можно получать мембраны как пористые, которые потом могут быть использованы в качестве подложки для композиционных мембран, так и непористые, а также асимметричные.

1.3.3 Сухо-мокрое формование

Для получения мембран с ярко выраженной анизотропией (асимметричностью) используется метод сухо-мокрого формования, т. е. перед погружением мембраны в осадительную ванну проводят выдержку мембраны в воздушной или какой-либо другой атмосфере. При этом в поверхностном слое волокна концентрация полимера повышается, и коагуляция в этом тонком слое происходит быстрее, что приводит к образованию большого числа мелких пор (см. Рис. 8).

Для получения полого волокна таким способом используются такие же фильеры, как и для мокрого формования (см. Рис. 9) с подачей осадителя в центральный канал – происходит образование односторонней анизотропии (конические поры).

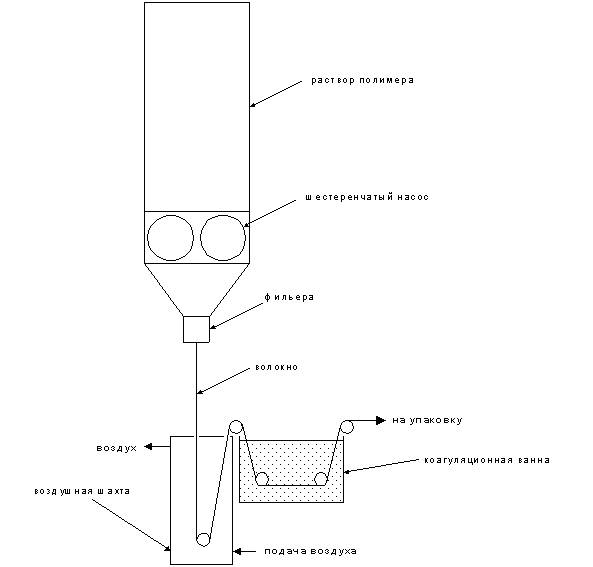

Рисунок 8 – Сухо-мокрое прядение полого волокна

Варьируя условия испарения (температуру, время, влажность и состав паро-воздушной смеси) и условия осаждения (температуру и состав нерастворителя) можно получить нужную структуру как селективного слоя (благодаря изменению условий испарения), так и подложки (изменение условий коагуляции).

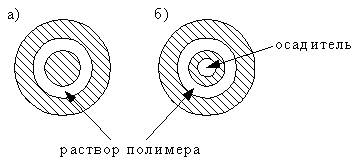

Рисунок 9 – Разрезы фильер для формования (прядения) полого волокна а) – для прядения из расплава и сухого прядения, б) – для мокрого и сухо-мокрого прядения
