1.2 Методы получения мембран

1.2.1 Получение полимерных мембран

Полимерные мембраны получили широчайшее распространение в промышленности и для их получения разработан ряд методов, из которых можно выделить следующие основные:

а) формование из расплава;

б) формование из раствора (инверсия фаз);

в) травление треков;

г) спекание порошков.

Двумя первыми методами могут быть получены как пористые, так и непористые мембраны, причем поры в таких мембранах представляют собой «пустоты» между цепями полимерных молекул (Рис. 4).

Рисунок 4 – Пористая полимерная мембрана

1.2.2 Формование из расплава

Для частично кристаллических полимеров используется метод экструзии (продавливания) расплава полимера через специальное формовочное устройство (фильеру) и дальнейшем вытяжении. Принцип действия экструдеров основан на текучести расплавов полимеров под давлением и сохранении формы без давления. Схема установки для формования мембраны из расплава полимера (на примере полого волокна) показана на Рис. 5

Гранулы полимера в данной схеме поступают в плавильную головку, далее расплав полимера продавливается через фильеру с помощью дозирующего шестеренчатого насоса и поступает в шахту, где нить охлаждается и затвердевает под действием вытяжения и наматывается на приемную бобину.

1.3 Фазоинверсионные методы

В ряде методов в ходе формования осуществляется инверсия фаз – переход полимера из раствора в твердое состояние. В зависимости от того, под действием какого агента происходит коагуляция полимера, различают мокрое, сухое формование и комбинацию этих двух методов.

1.3.1 Сухое формование

Сухое формование или коагуляция с помощью испарения растворителя – наиболее простая методика получения фазоинверсионных мембран, в ходе которой растворитель испаряется из раствора полимера в воздушной среде или среде инертного газа, которая специально создается во избежание контакта волокна с парами воды.

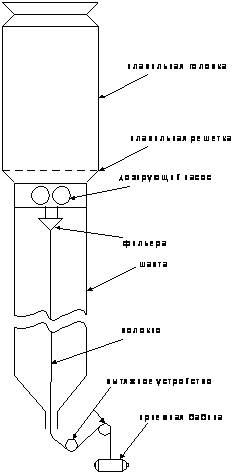

Рисунок 5 – Формование полого волокна из расплава полимера

Регулируя интенсивность испарения растворителя (изменение температуры, термостатирование), можно получить поры заданного размера, в том числе и анизотропные, то есть поры переменного диаметра, а также непористые мембраны. Другим способом создания анизотропии является использования в качестве формовочного раствора смеси полимера с растворителем и нерастворителем. В таком варианте сухого метода формования более летучий растворитель быстрее выводится из раствора, что в итоге приводит к образованию тонкого селективного слоя. Схема получения плоской мембраны сухим прядением показана на Рис. 6.

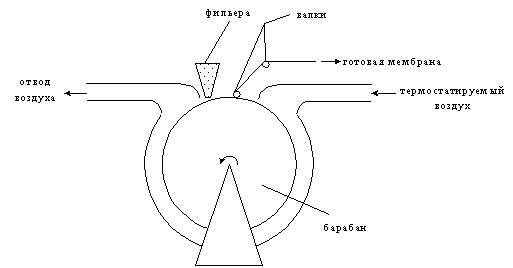

Рисунок 6 – Барабанная машина для получения мембран сухим формованием

Профильтрованный, обезвоздушенный и нагретый раствор полимера продавливают через щелевую фильеру на полированную боковую поверхность цилиндрического барабана. В цилиндрический кожух вокруг барабана противоположно вращению подается воздух или другой газ контролируемой температуры и влажности, внутри барабана расположена полость, в которую также подается теплоноситель для термостатирования. Таким образом, воздух и полимерная лента мембраны движутся противоточно, что обеспечивает равномерность испарения растворителя. Готовая плоская мембрана в дальнейшем сматывается в рулон.
