Дифференциальный усилитель на основе двух оу.
Достоинство:
высокое
,
выходные сопротивления источников
сигналов не влияют на коэффициент
усиления.
Недостатки:
сложность в регулировке коэффициента
усиления либо
и
,
либо
и
;
высокая точность согласования соотношения
резисторов. По сигналу
– пониженное быстродействие.
Инструментальный усилитель.
Данные микросхемы реализуются в интегральном исполнении: AD620.
Недостаток: нет.
Достоинство: высокое входное сопротивление. Простота регулировки усиления и простота реализации в интегральном исполнении. Уровень синфазной составляющей не усиливается.
Цепи смещения.
У всех рассмотренных ДУ можно реализовать третий вход для реализации смещения выходной характеристики.
Необходимость в напряжении смещения существует практически во всех измерительных цепях. В ДУ существует третий вход, по которому эту необходимость возможно реализовать.

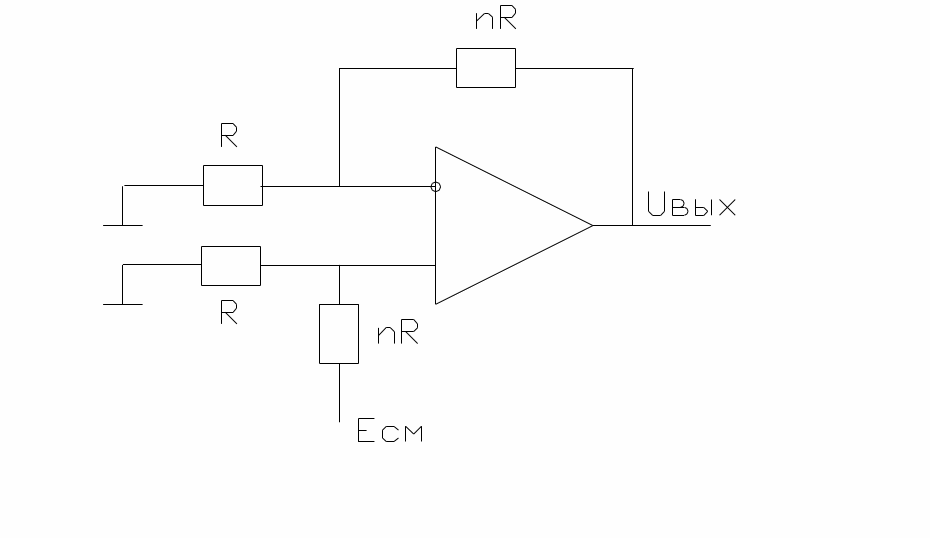

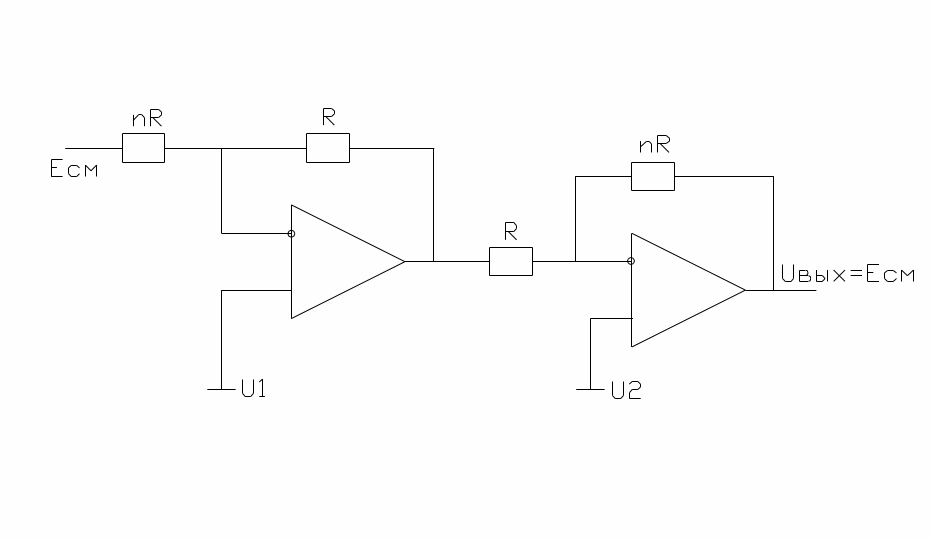

В ДУ на двух ОУ это выглядит так:
Существует много разных схем ДУ.
Фазочувствительный выпрямитель.

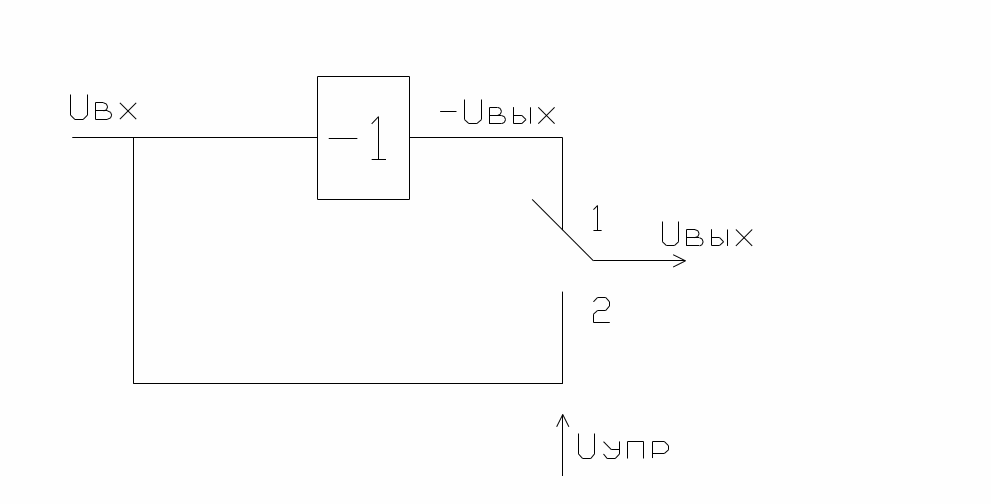

ФЧВ – это такие устройства, выходной сигнал которых зависит от разности фаз между входным и управляющим.
Фчв с последовательным ключом.

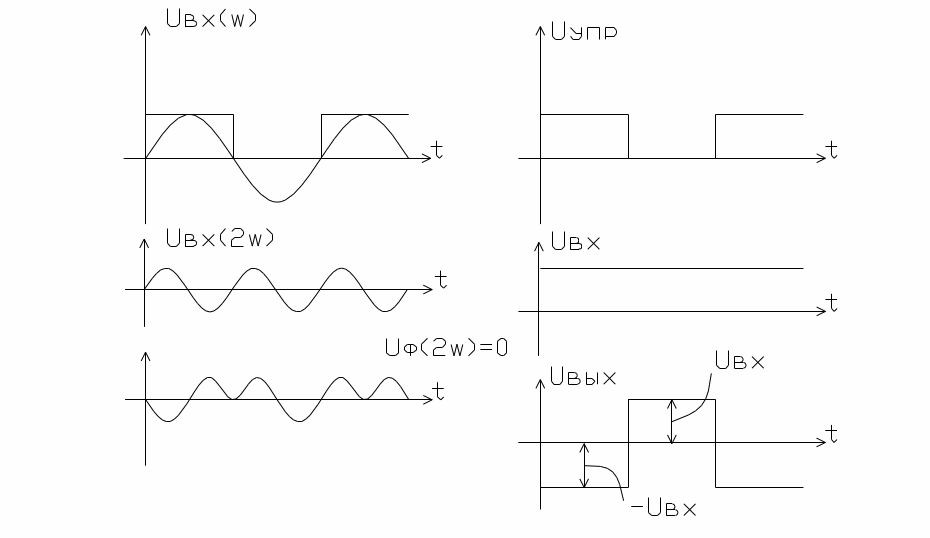

Свойства ФЧВ:
Если во входном
периодичном сигнале есть четные
гармоники, то выходной сигнал их не
содержит. Нечетные гармоники ослабляются
пропорционально их номеру. Выходной
сигнал от постоянной составляющей равен

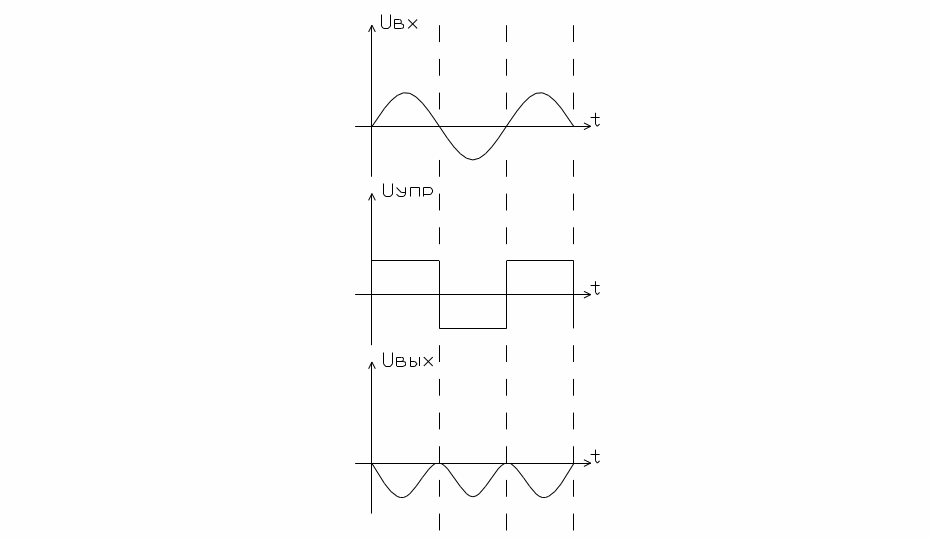

нулю. Таким образом, если на вход подается
синусоидальное напряжение:

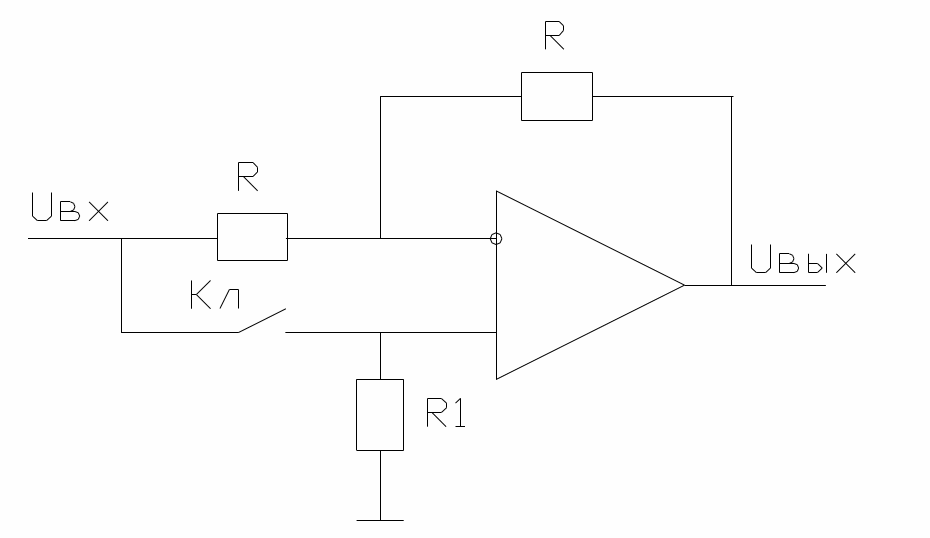

ФЧВ с последовательным ключом.
Д
ля
качественной реализации фазочувствительного
выпрямителя необходимо чтобы коэффициент
передачи ФЧВ при одном управляющем
напряжении был равен единице, а при
другом -1.

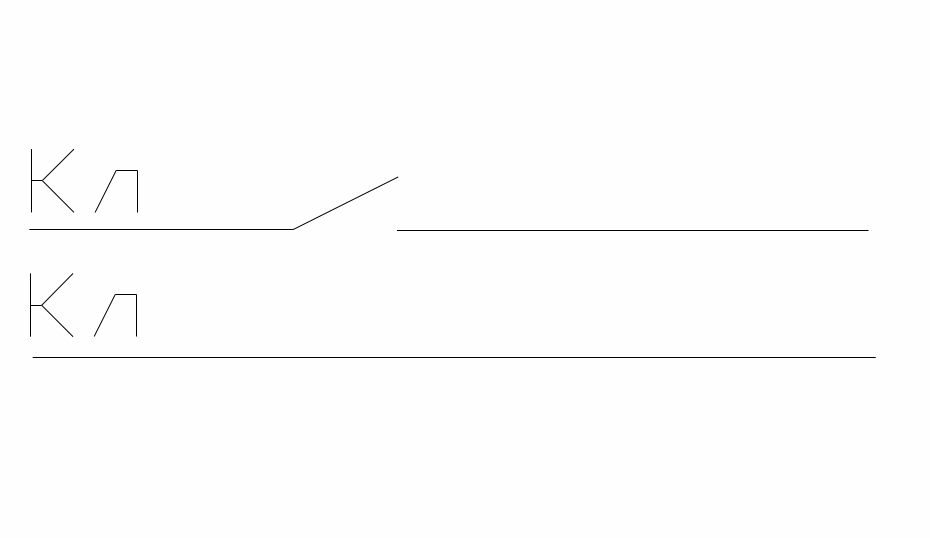

К=-1 разомкнут
К= 1 замкнут
В реальности ключи имеют остаточное явление сопротивления в замкнутом и разомкнутом положениях.
r – замкнут
R’– разомкнут
При разомкнутом ключе схема имеет следующий вид:
желательно сделать
очень маленьким при разомкнутом ключе
<<
При замкнутом ключе схема имеет вид:
Нужно для К=1 следовательно >> r
Типовые значения сопротивления ключа r = (70-150) Ом
Для разомкнутой приводится ток утечки
Iут. = (70-100) нА
Найдем погрешность ФЧВ при замкнутом ключе:
т.к. >> r
При разомкнутом ключе:
Полученные формулы позволяют при заданной погрешности оценить значение резистора .
Недостатки:
– входное сопротивление ФЧВ меняется в зависимости от состояния ключа;
– влияние на погрешность преобразования остаточных параметров ключа;
– неудобства управления последовательным ключом.
