3)Генератор на основе Моста Вина в котором инвертирующий вход усилителя подается доля выходящего сигнала определяемая потенциометром r1.

В качестве диодов используются светодиоды у которых напряжение в открытом состоянии больше чем у обычных (оно нарастает по мере уменьшения длины волны излучения (красный -1.2В, синий-1.6В)).

4 )Модификация Моста Вина с инвертирующим усилителем . Использование цепи автоматической регулировки усиления (ару) для обеспечения баланса амплитуд .

Смысл данного подхода заключается в следующем : амплитудное (среднее) значение выходного сигнала с использованием схемы сравнения (сравнивается с опорным напряжением).По результатам сравнения формируется сигнал на управляющий элемент , который изменяет, либо коэффициент усиления усилителя , либо коэффициент передачи фазосдвигающей цепи . В качестве управляющего элемента используется как правило полевой транзистор (иногда опторезистор – резистор , который управляется светом , или аналоговый перемножитель).

1)Генератор на основе Моста Вина с цепью АРУ образованной элементами VD1,VD2, R3, R2, VT.

Данная цепь работает по амплитудным значениям выходного напряжения . Если выходное напряжение превышает напряжение отпирания последовательно включенных диода и стабилитрона , то подзаряжается конденсатор С2. Увеличивая напряжение на затворе полевого транзистора сопротивление сток – исток , которого увеличивается и коэффициент усиления падает , а амплитуда выходного напряжения становится меньше , чем напряжение отпирания диода и стабилитрона. Т. е. в качестве вставки данной схемы используется напряжение отпирания последовательно включенных диода и стабилитрона . Диод также еще препятствует попаданию положительного напряжения на затвор транзистора. Таким образом в данной схеме в качестве управляющего элемента используется сопротивление сток – истока полевого транзистора n –типа.

2 )Модификация генератора на основе Моста Вина , где в качестве опорного напряжения или напряжения уставки используется напряжение отпирания диода VD.

Если выходное напряжение генератора больше напряжения отпирания VD, то на затвор VTпроходит положительное напряжение . Сопротивление сток-исток транзистора VT увеличивается , тем самым восстанавливается баланс амплитуд .

3) Мост Вина , на диодах vd1, vd2, c1 реализован амплитудный детектор на положительную полуволну.

Напряжение положительной полуволны фиксируется в конденсаторе С1 и подается на инвертирующий вход ОУ2 , выполняющего роль схемы сравнения. На неинвертирующий вход подается напряжение уставки , сформированное с использованием R5, R6, VD3. По результатам сравнения амплитудного значения и напряжения уставки ОУ2 формирует управляющее напряжение на затвор VT2, сопротивление сток- исток , которого шунтирует R2 и изменяет коэффициент усиления. Резистором R6 устанавливается амплитуда выходных колебаний.

Рассмотренные схемы используются как правило в диапазоне звуковых частот (хотя он так и называется но Верхний предел принято считать 200кГц). Промышленно выпускаемые генераторы на данный диапазон частот называются генераторами звуковых частот или по ГОСТ-ГЗ от других генераторов , например , от Г6 ( генератор сигналов специальной формы ) данные генераторы отличаются повышенным качеством формы синусоидальных колебаний .

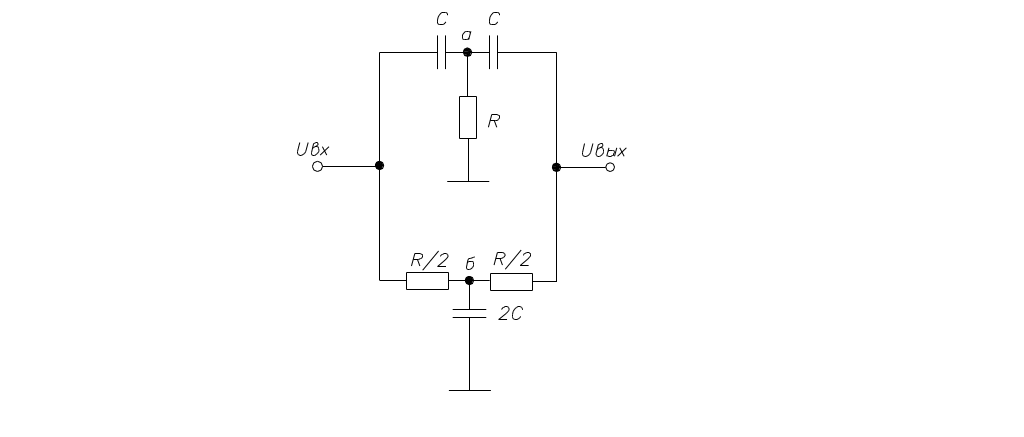

Второй Т-образный мост при входной частоте настройки . Потенциалы а и в равны .

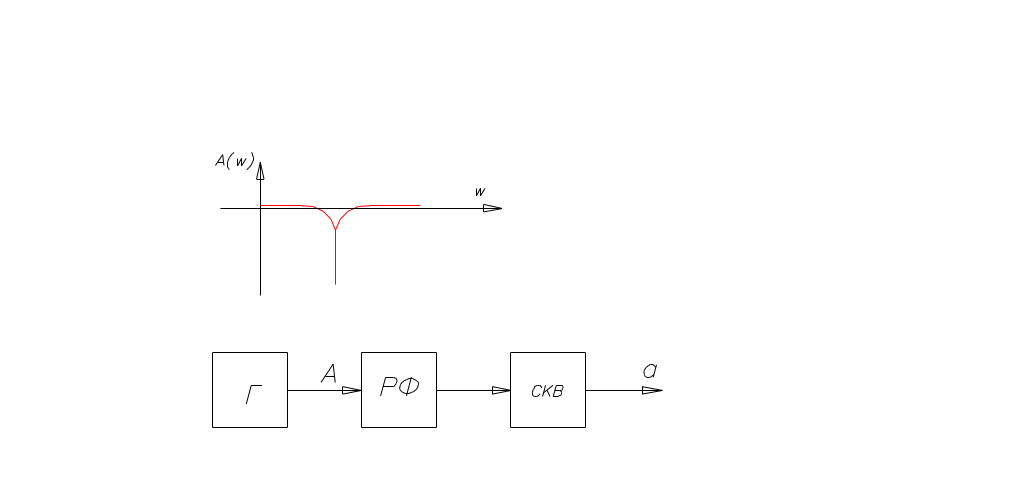

Характеристика режекторного фильтра.

Коэффициент гармоник:

Кроме рассмотренных существуют различные типы других генераторов. На фиксированную частоту необходимо получить крайне прецезионную форму или крайне низкий коэффициент гармоник .

Традиционный подход для построения таких генераторов состоит в следующее: формируется генератор ,прямоугольных колебаний с амплитудной стабилизацией, далее формируется избирательный усилитель с высокой добротностью.

Зачастую требуется получить прецизионную форму, с легкостью перестройки частоты в широком диапазоне. Для этих целей используют СВИП-генераторы или генераторы качающейся частоты. Они представляют собой как правило генератор прямоугольных колебаний и функциональный преобразователь , формирующий из прямоугольного сигнала сигнал близкий к синусоидальному. СВИП-генераторы могут иметь частоту сканирования от 1Гц до 1 МГц .
