Способы обеспечения баланса амплитуд.
До сих пор считалось, что роль элемента обеспечивающего баланс амплитуд выполнял ОУ с насыщением. Т.е. при подаче пинания на схему генератора в первоначальный момент петлевое усиление генератора больше 1(иначе колебания не возникнут и не нарастут). Амплитуда колебаний начинает нарастать до тех пор, пока пор пока напряжение на выходе ОУ не достигнет насыщения . Начиная с этого момента времени коэффициент усиления по первой гармонике усилителя падает , т.е. автоматически снижается коэффициент усиления или автоматически устанавливается равенство ( поддерживается баланс амплитуд) :
Недостатком данного способа обеспечения баланса амплитуд является значительное искажение формы синусоидального сигнала .Для обеспечения качественного выходного сигнала как правило используются нелинейные элементы.
Использование лампы накаливания .
И
спользование
лампы накаливания для обеспечения
баланса амплитуд.
При подаче напряжения на схему нить лампы холодная и сопротивление её таково
, что коэффициент усиления усилителя больше трех. При этом на выходе генератора амплитуда колебаний нарастает . По мере нарастания амплитуды нить лампы разогревается , её сопротивление нарастает , до тех пор пока коэффициент усиления усилителя не станет равным трем, т.е. не установится баланс амплитуд . Постоянная времени нити не должна быть много больше , чем период колебаний . Данный генератор имеет очень высокое качество синусоиды . Недостатком схемы является значительное потребление с выхода ОУ .По другому резисторы в виде нити накала называются терморезисторами прямого подогрева . Они широко используются на практике .
По
мере того , как возрастает напряжение
на диодах динамическое сопротивление
диодов падает:

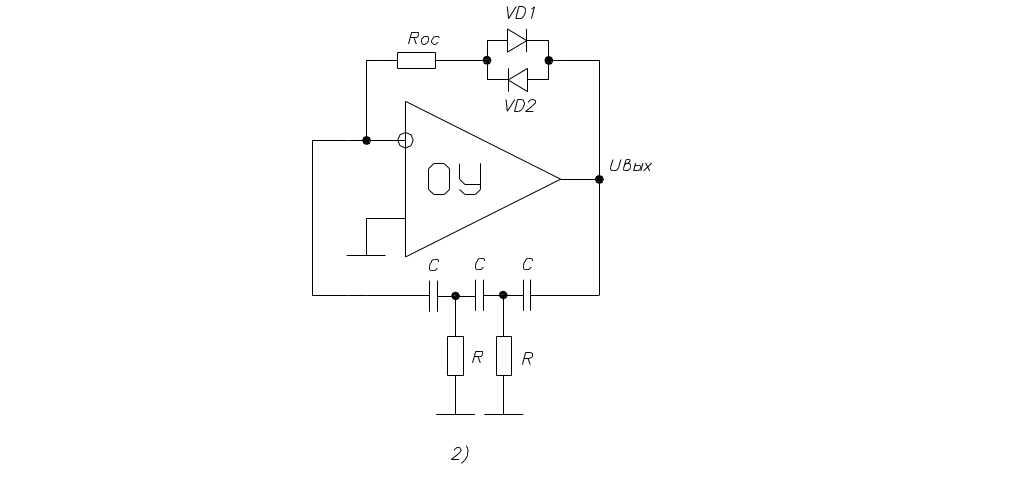

По мере возрастания напряжения на диодах их эквивалентное сопротивление падает до тех пор пока не наступит баланс амплитуд . Параллельно – встречно включенные диоды представляют собой нелинейный элемент типа насыщения.
Несколько примеров:

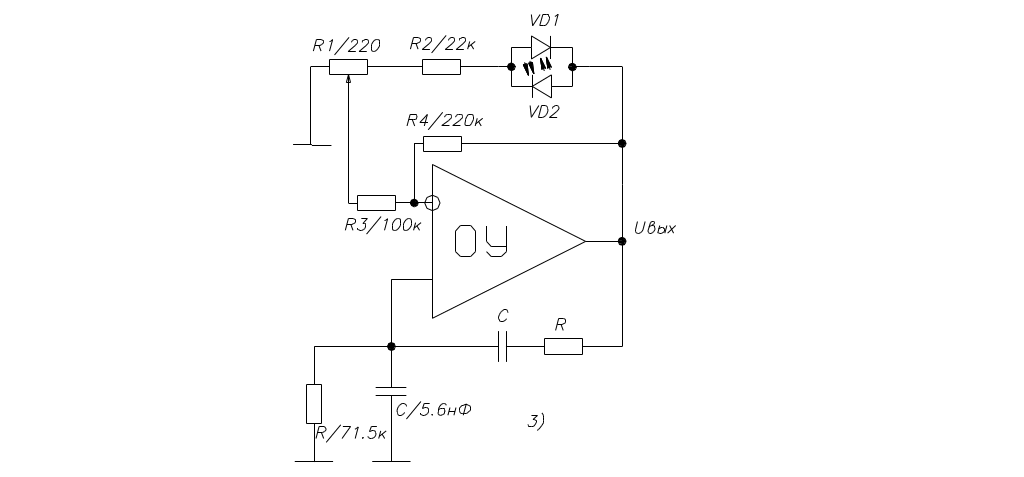

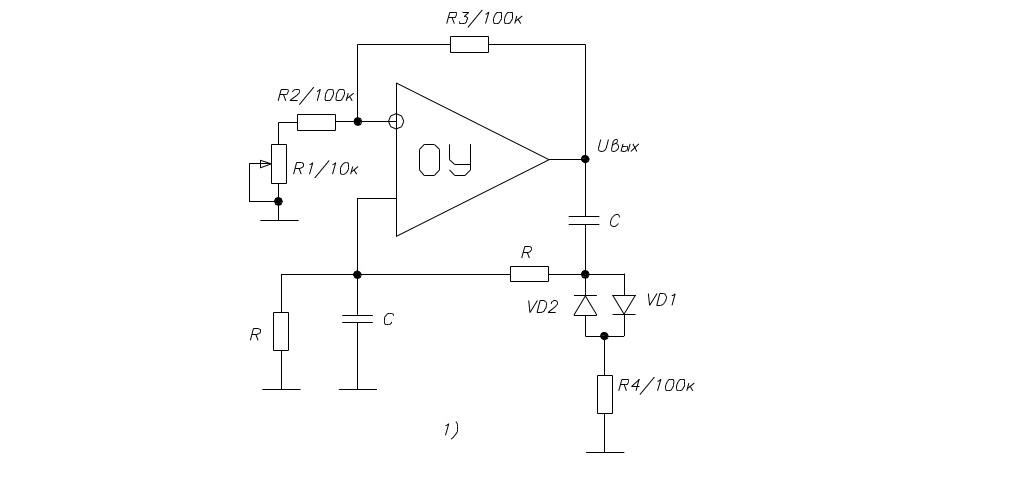

1)Генератор
на основе Моста Вина.
В начальный момент , когда диоды заперты , коэффициент усиления ОУ больше двух . По мере открытия диодов , уменьшается коэффициент усиления фазосдвигающей цепи, до тех пор пока не восстановится баланс амплитуд . Наименьшие искажения вносимые параллельно-встречно включаются диодами. В данной схеме в отличие от предыдущей менее сказываются в выходном сигнале , поскольку высокочастотные составляющие этих искажений сглаживаются RС цепочкой.

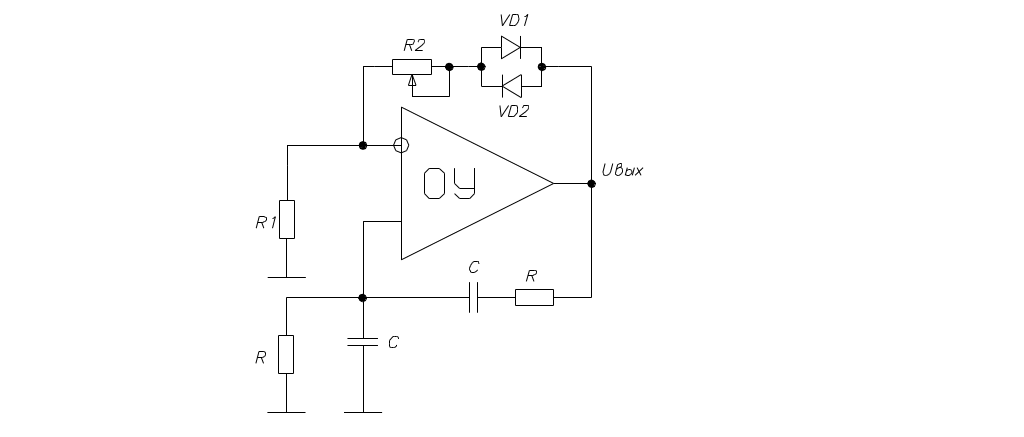

2)Модификация – генератор с модификационной схемы с r параллелью.
Пока диоды заперты коэффициент усиления ОУ очень высок. По мере нарастания выходящего напряжения , эквивалентное напряжение цепи обратной связи уменьшается , восстанавливается баланс амплитуд.
