Гск на основе фазосдвигающих цепей.

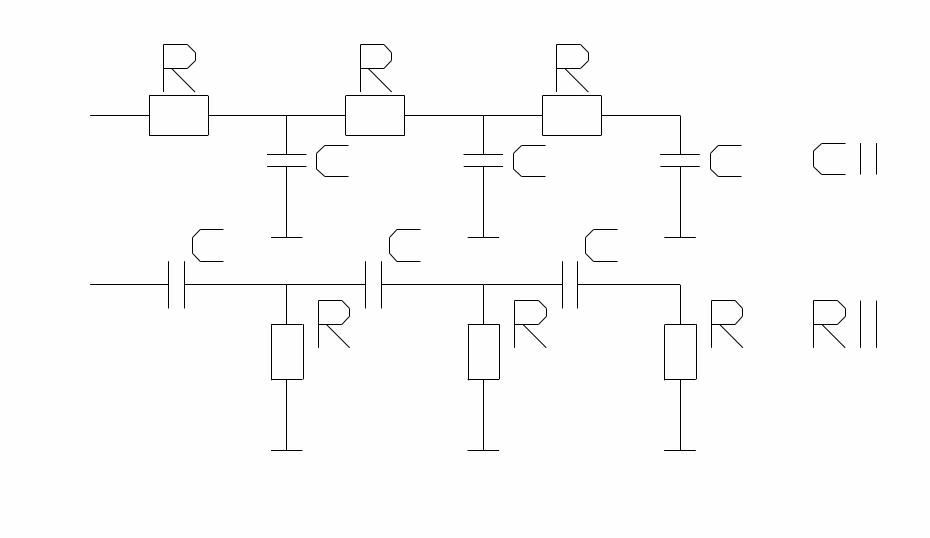

В самом простом случае используется ОУ в инвертирующем включении ( ус=180) и фазосдвигающая цепь, дающую на определенной частоте также 180.

R ||

C ||

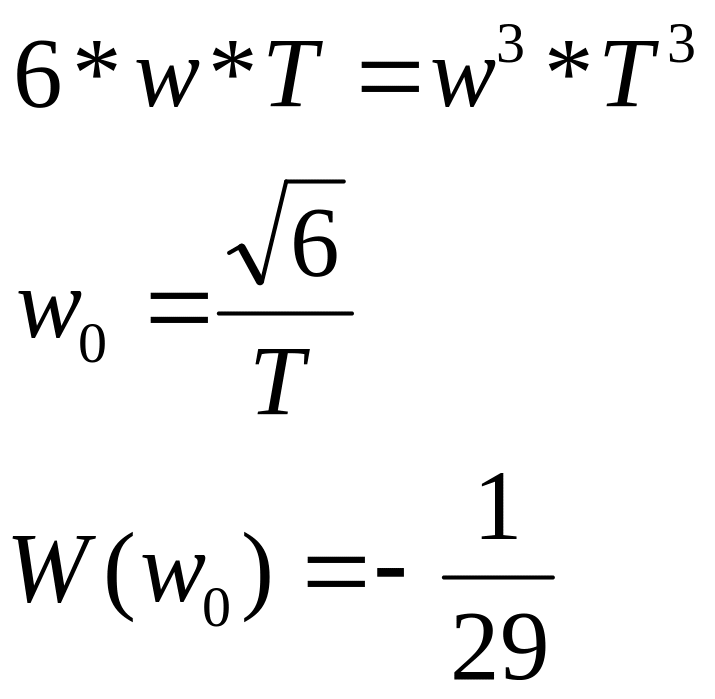

Условие 180 сдвига:

R||

C||

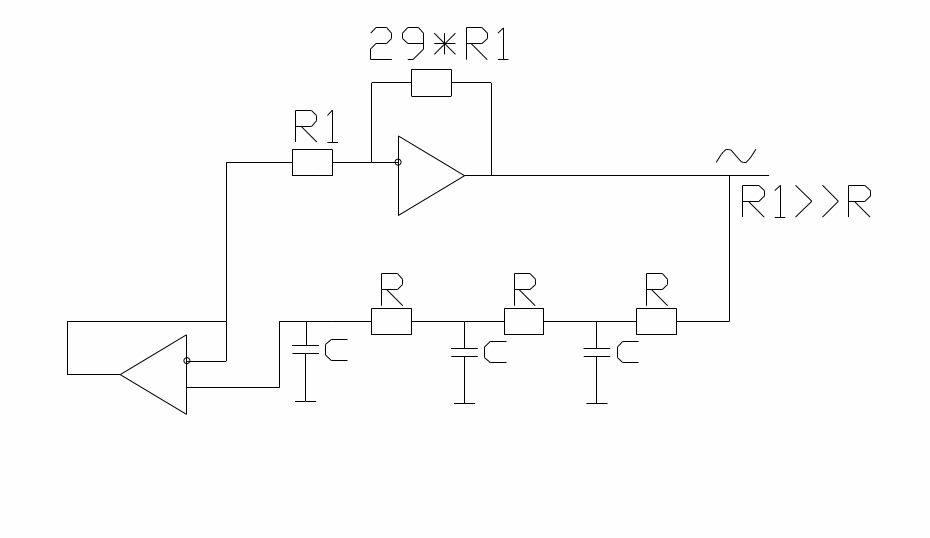

Надо добавить к этим цепочкам усилитель с коэффициентом усиления -29.

Выходной сигнал так же можно брать с делителя.

ЭКВ

Если нет дополнительного усилителя можно симметрично Rос.

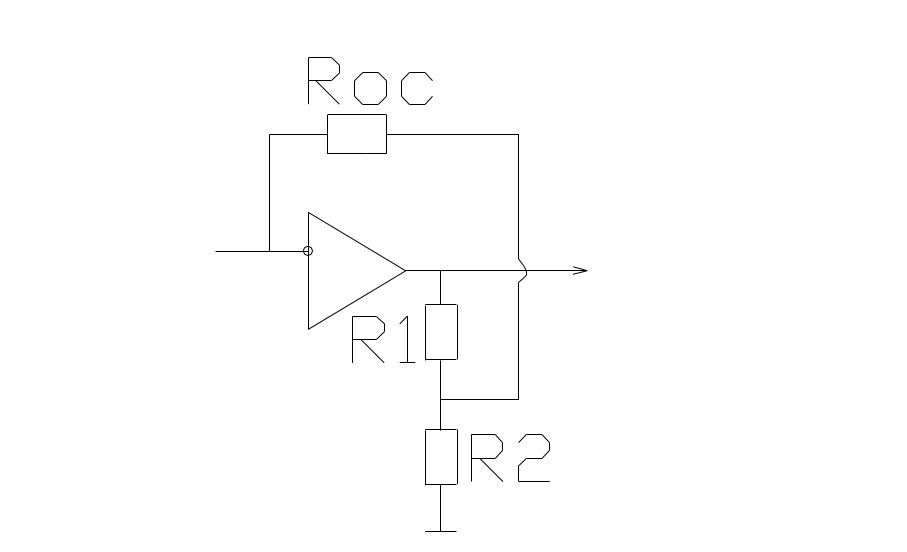

При использовании делителя в ОС легко получить имитацию высокоомного резистора, но при этом Кр усилителя уменьшается пропорционально коэффициенту деления.

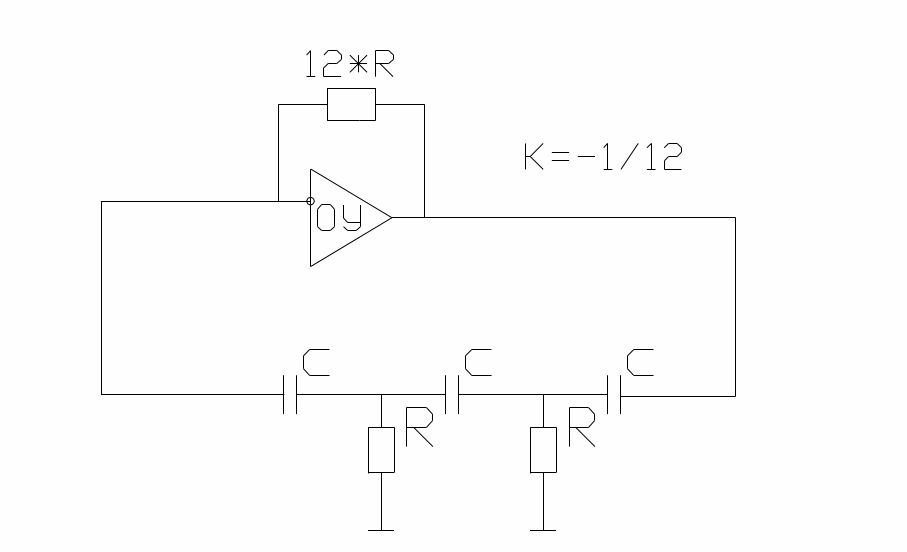

Схема генератора с использованием выходного тока цепочки R – параллель.

При использовании в качестве входного сигнала для усилителя тока, протекающего через последний конденсатор оказывается возможным построить генератор без высокоомных резисторов.

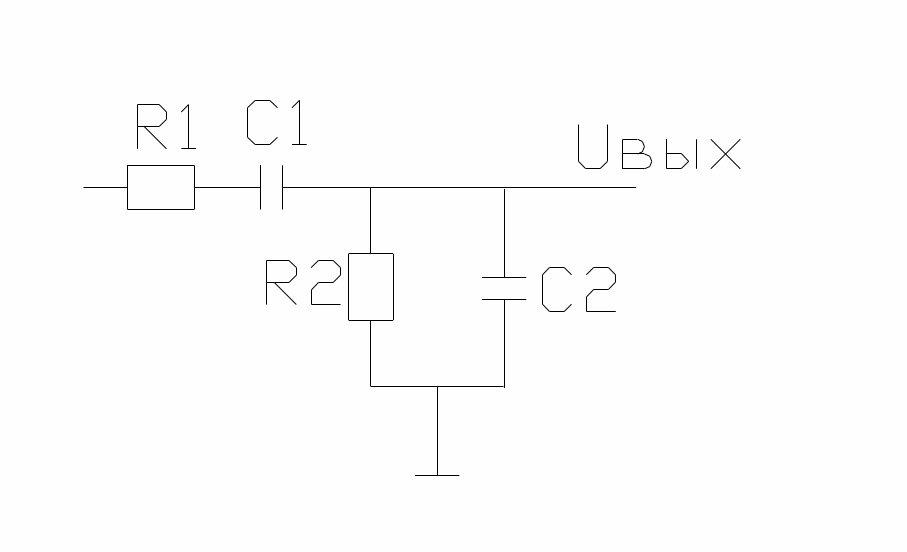

Генераторы с последовательно–параллельной r-c цепочкой.

R1=R2=R

Uвых

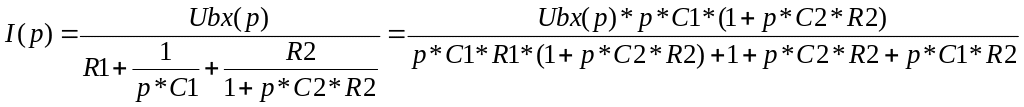

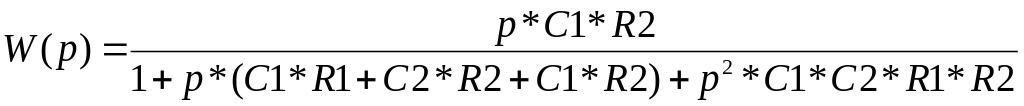

Частота настройки находится из условия:

Тогда

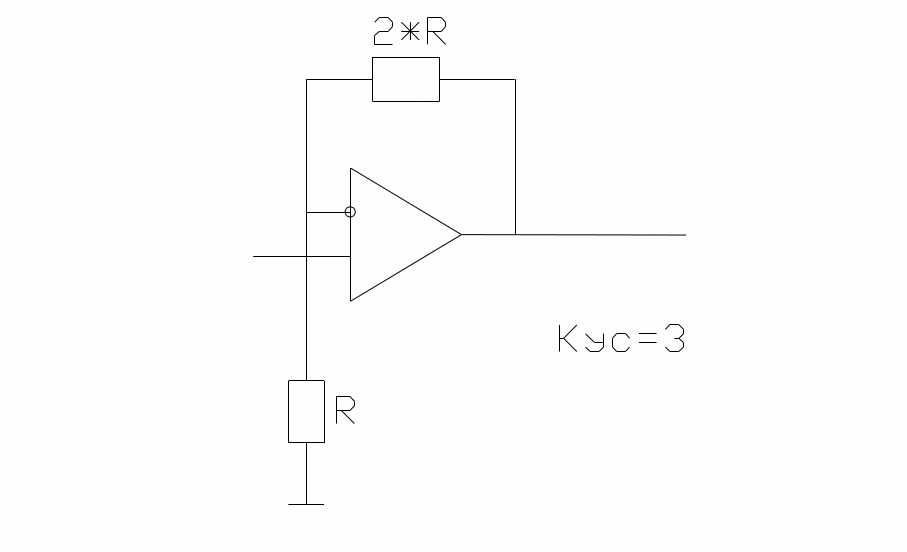

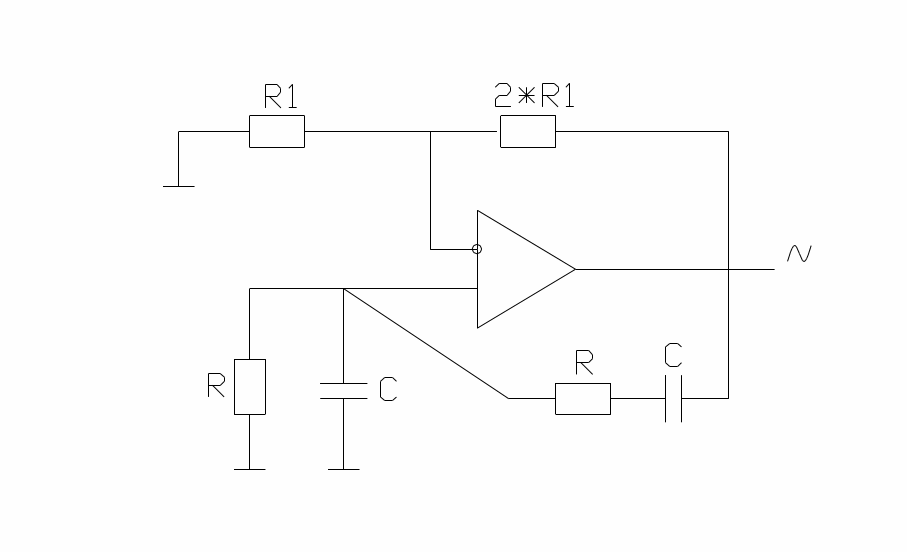

Получим схему генератора с последовательно–параллельной RC цепочкой.

В данной схеме число элементов меньше чем в рассмотренных ранее. Важным обстоятельством данной схемы является то, что при изменении частоты (либо одновременным изменением R, либо одновременным изменением конденсаторов С) не нарушается баланс фаз и баланс амплитуд. Данное обстоятельство позволяет строить перестраиваемые генераторы на значительный диапазон частот (все генераторы звуковых частот). Иногда данные генераторы называют генераторами на основе моста Вина.

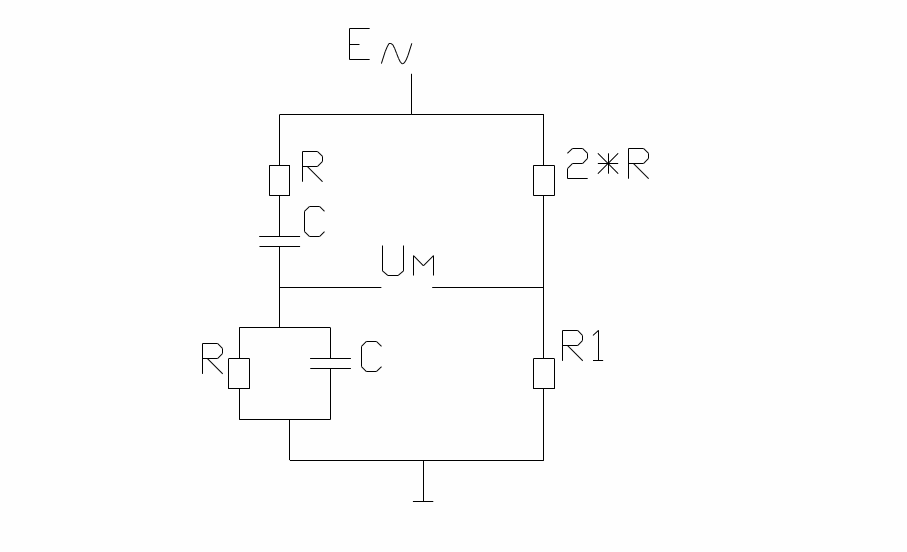

В измерительную диагональ моста включается ОУ, выход которого подключается к питающей диагонали. При этом возникают колебания такой частоты, что измерительная диагональ виртуально закорочена, т.е. мост заблокирован.

Условие баланса моста не изменяется, если измерительную и питающую диагональ поменять местами.

При этом общий электрод конденсаторов оказался заземленным. Такие конденсаторы несравненно проще по конструктивным признакам и часто используются для изменения частоты колебаний.

Генераторы sin колебаний с т–образной фазосдвигающей цепочкой.

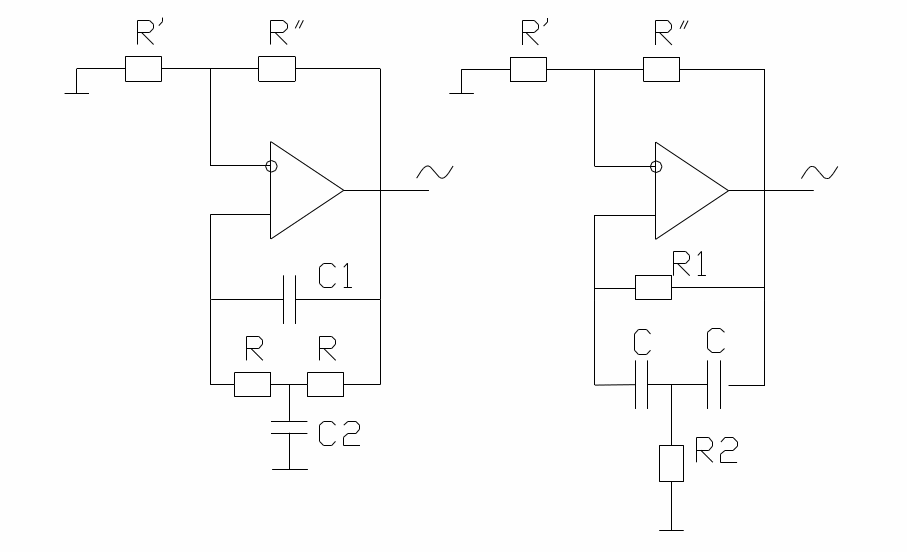

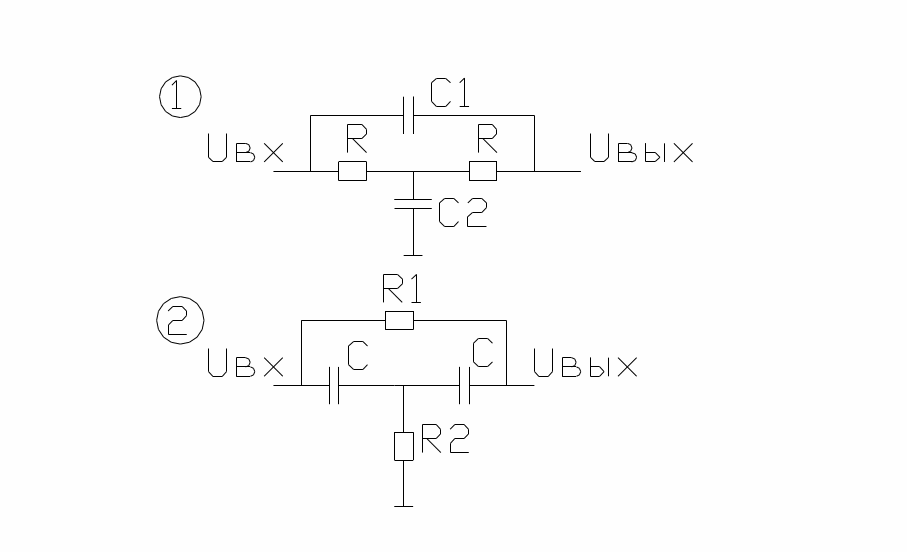

Две схемы:

1.

2.

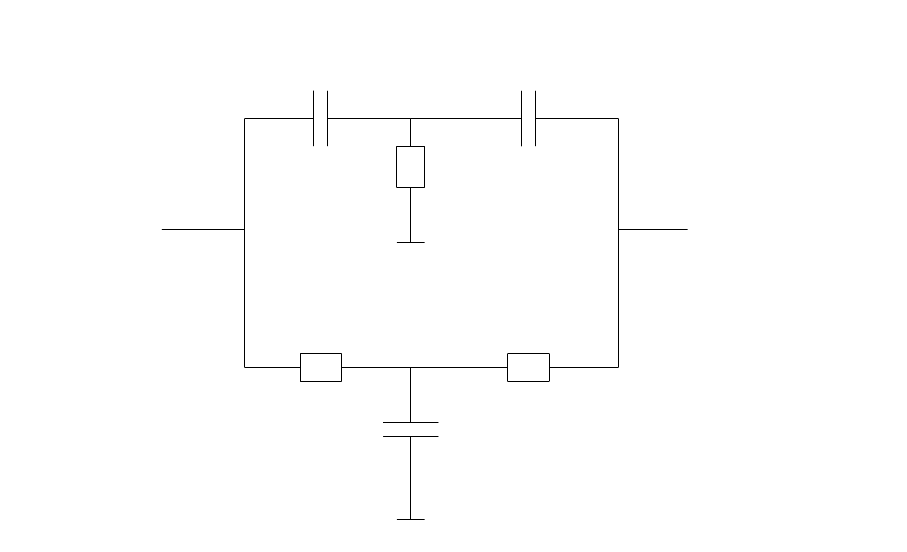

Схема 2–го Т-образного моста:

Для схем:

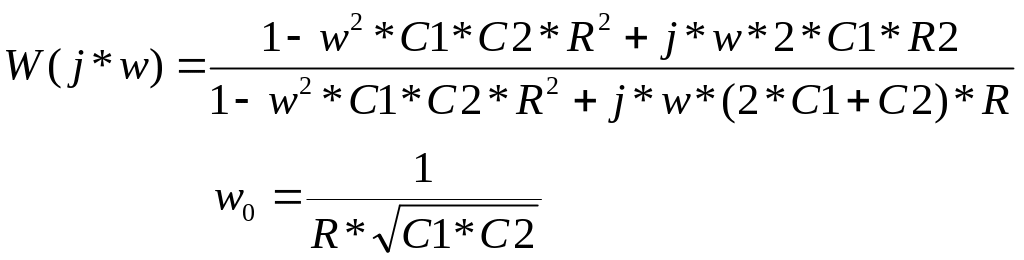

1. ; ;

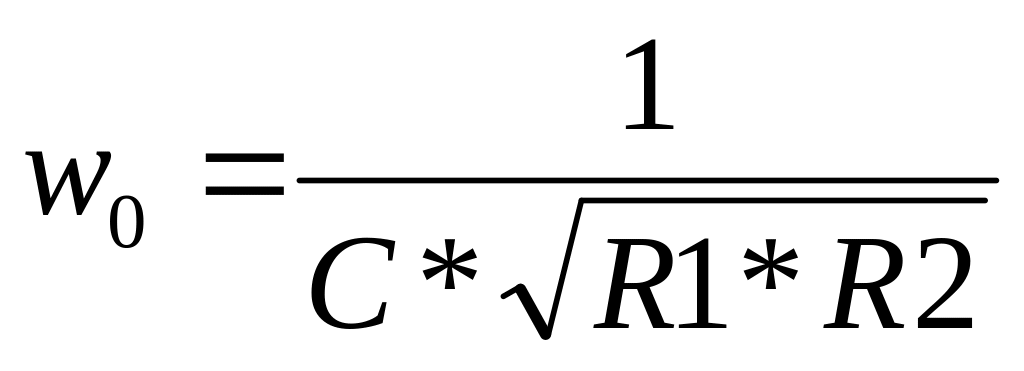

2. ;

В данных генераторах имеется возможность подстройки частоты в небольших пределах, как правило это С2 и R2. Изменение же частоты в широких пределах требует сдвоенных элементов, либо конденсаторов, либо резисторов.
