Шаги построения карты текущего состояния

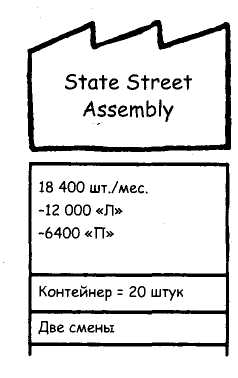

ШАГ №1: Построение карты начинается с отражения запросов потребителя. Завод потребителя изображается пиктограммой «завод» и располагается в правой верхней части карты.

Под пиктограммой располагается список параметров, где записываются требования потребителя.

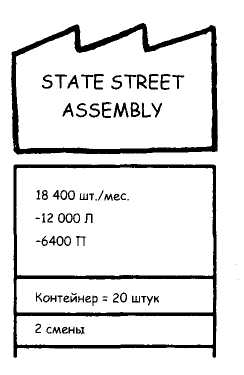

Первый вид карты текущего состояния кто ваш потребитель?

Шаги построения карты текущего состояния

Шаг №2: Следующий шаг построения карты — показ основных производственных процессов. Чтобы изобразить процесс, используется пиктограмма прямоугольник.

При исследовании потока в цехе, необходимо собрать данные, которые важны для принятия решения о том, каким должен быть поток будущего состояния. Для этого под каждым прямоугольником, описывающим процесс, приводится таблица параметров этого процесса. На участках, через которые проходят материальные потоки продукции, могут образоваться места скопления запасов. Необходимо отметить эти точки на карте текущего состояния, поскольку они показывают места, где поток прерывается. Чтобы их отметить, используется предупреждающий треугольный знак.

Список типовых параметров процесса

- В/Ц (время цикла) – время, необходимое для завершения одного цикла операции. Обычно измеряется от пуска до пуска или от остановки до остановки.

- Переналадка (время переналадки оборудования) – время при переключении производства от одного типа продукта на другой.

- Готовность - готовность оборудования начать работу в любой момент.

- КДК («каждая деталь каждые…(отрезок времени)»)– объемы партий продукции.

- Число операторов.

- Число вариантов продукта.

- Объем упаковки.

- Рабочее время (все время минус перерывы) – время за одну смену, затрачиваемое на данный процесс.

- Процент брака.

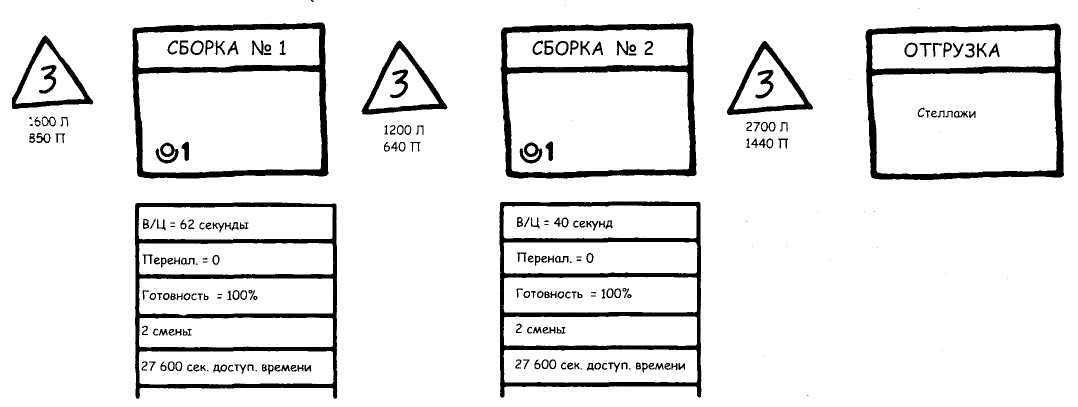

ВТОРОЙ ВИД КАРТЫ ТЕКУЩЕГО СОСТОЯНИЯ СО ВСЕМИ ПРОЦЕССАМИ, СПИСКАМИ ПАРАМЕТРОВ И ТРЕУГОЛЬНИКАМИ ЗАПАСОВ

ШАГИ ПОСТРОЕНИЯ КАРТЫ ТЕКУЩЕГО СОСТОЯНИЯ

ШАГ №3: На третьем шаге построения карты широкой стрелкой и картинкой, изображающей грузовик, указывается поставка необходимого материала поставщиком и перевозка готовых изделий потребителю.

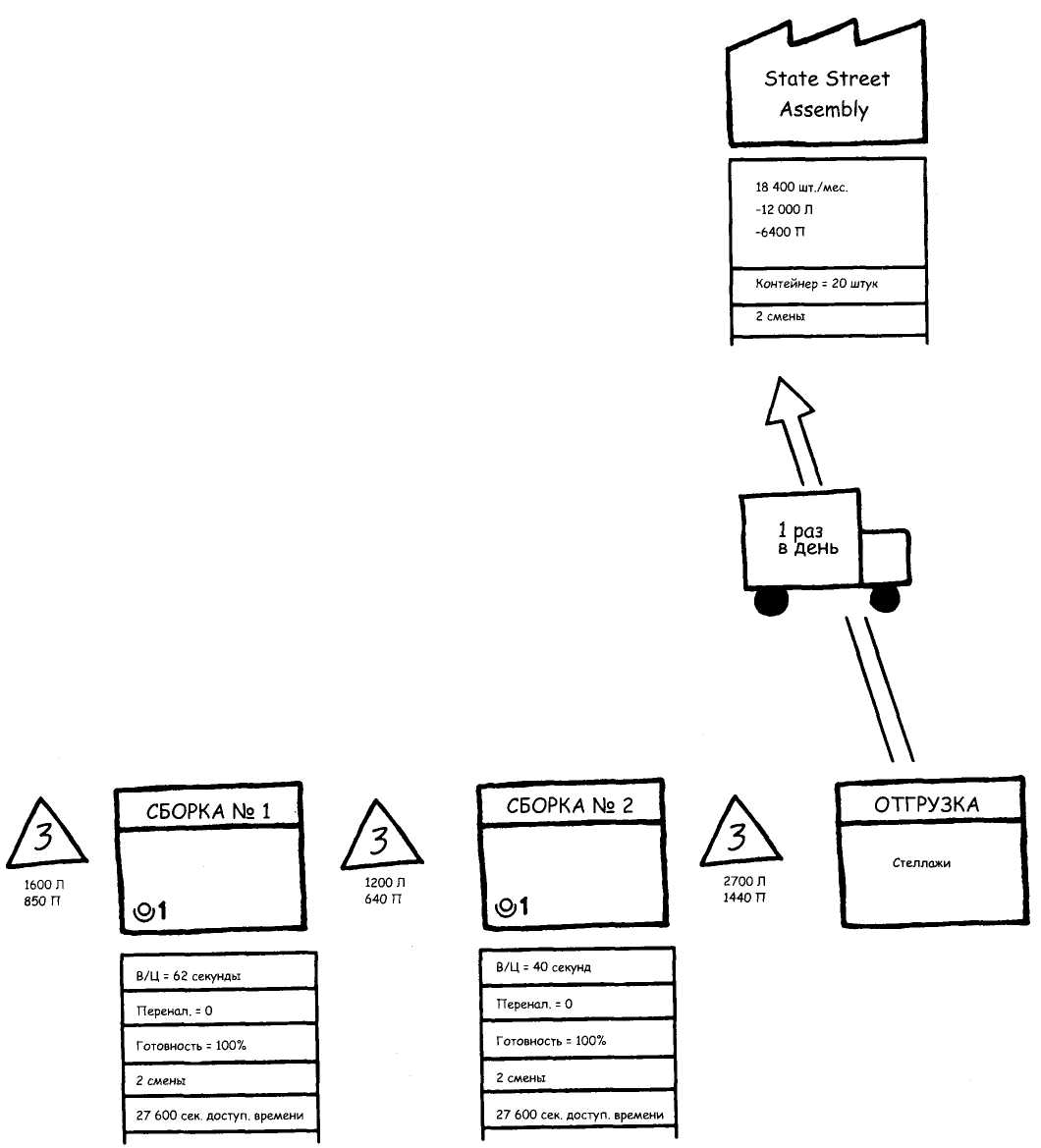

ТРЕТИЙ ВИД КАРТЫ ТЕКУЩЕГО СОСТОЯНИЯ С УКАЗАНИЕМ ПОТОКА МАТЕРИАЛОВ

ШАГИ ПОСТРОЕНИЯ КАРТЫ ТЕКУЩЕГО СОСТОЯНИЯ

ШАГ №4: На четвертом шаге рассматривается второй аспект карты потока создания ценности – информационный поток.

Для изображения информационных потоков используют узкую линию. Если эта линия изображена в виде зигзагообразной молнии, это означает, что данные передаются электронным, а не бумажным способом. Маленькая пиктограмма в виде прямоугольника или узла используется для описания различных информационных потоков. На данном этапе рассматривается выталкивающее производство.

Выталкивание - система выпуска изделий и «выталкивания» их на следующую операцию, даже если в них нет явной необходимости. Приводит к созданию излишних запасов «на всякий случай».

Перемещение выталкиваемых материалов на карте потока изображается полосатой стрелкой.
