Лабораторна робота № 2 Основи роботи з інтерфейсом обладнання Cisco

Мета роботи - отримання базових навичок роботи з командним інтерфейсом маршрутизаторів Cisco.

1 Основні терміни та визначення

Вивчити використовувані в лабораторній роботі наступні терміни:

Маршрутизатор (router) - мережний пристрій, що забезпечує обмін пакетами між мережами. Маршрутизатор: функціонує на мережному рівні моделі OSI, і відповідає за вибір маршруту передачі пакетів між вузлами. Всі маршрутизатори Cisco працюють під управлінням операційної системи Cisco IOS.

Cisco IOS - програмне забезпечення, що використовується в маршрутизаторах Cisco, та деяких мережевих комутаторах. Cisco IOS має специфічний інтерфейс командного рядка (command line interface, CLI). Інтерфейс IOS має набір багатослівних команд, доступні команди визначені «режимом» і рівнем привілеїв даного користувача.

Утиліта - комп'ютерна програма, що розширює стандартні можливості обладнання та операційних систем, що виконує вузьке коло специфічних завдань. Утиліти надають доступ до можливостей (параметрами, налаштувань, установкам), недоступним без їх застосування, або роблять процес зміни деяких параметрів простіше (автоматизують його).

Утиліта tracert - це службова комп'ютерна програма, призначена для визначення маршрутів прямування даних в мережах TCP / IP. Утиліта tracert виконує відправку даних зазначеному вузлу мережі, при цьому відображаючи відомості про всі проміжниі маршрутизаторах, через які пройшли дані на шляху до цільового вузла. У разі проблем при доставці даних до будь-якого вузла програма дозволяє визначити, на якій саме ділянці мережі виникли неполадки.

Telnet - спеціалізований мережевий протокол, використовуваний для підключення і керування хостами по мережі, на основі текстового інтерфейсу. Утиліта telnet - програма використовується для підключення по мережі до віддалених хостів.

2 Опис термінального режиму маршрутизатора

Маршрутизатор конфігурується у командному рядку операційної системи Cisco IOS. Підключення до маршрутизатора здійснюється через Telnet на IP-адресу будь-якого з його інтерфейсів або за допомогою будь-якої термінальної програми через послідовний порт комп'ютера, пов'язаний з консольним портом маршрутизатора. Останній спосіб краще, тому що процес конфігурування маршрутизатора може змінювати параметри IP-інтерфейсів, що призведе до втрати з'єднання, встановленого через Telnet. Крім того, з міркувань безпеки доступ до маршрутизатора через Telnet слід заборонити. При роботі в командному рядку Cisco IOS існує декілька контекстів (режимів вводу команд). Контекст користувача відкривається при підключенні до маршрутизатора; зазвичай при підключенні через мережу необхідно отримати пароль, а при підключенні через консольний порт пароль не потрібен. У цей же контекст командна рядок автоматично переходить при тривалій відсутності введення в контексті адміністратора. У контексті користувача доступні тільки прості команди (деякі базові операції для моніторингу), які не впливають на конфігурацію маршрутизатора. Вид запрошення командного рядка:

router>

Замість слова router виводиться ім'я маршрутизатора, якщо воно встановлено. Контекст адміністратора (контекст "exec") відкривається командою enable, поданою в контексті користувача; при цьому зазвичай необхідно отримати пароль адміністратора. У контексті адміністратора доступні команди, що дозволяють отримати повну інформацію про конфігурацію маршрутизатора та його стан, команди переходу в режим конфігурування, команди збереження та завантаження конфігурації. Вид запрошення командного рядка:

router#

Зворотний перехід в контекст користувача проводиться по команді disable або після закінчення встановленого часу неактивності. Завершення сеансу роботи - команда exit. Глобальний контекст конфігурування відкривається командою config terminal ("конфігурувати через термінал"), поданої в контексті адміністратора. Глобальний контекст конфігурування містить як безпосередньо команди конфігурування маршрутизатора, так і команди переходу в контексти конфігурування підсистем маршрутизатора, наприклад:

контекст конфігурування інтерфейсу

відкривається командою interface імя_інтерфейса (наприклад interface serial0), поданої у глобальному контексті конфігурування; контекст конфігурування процесу динамічної маршрутизації відкривається командою router протокол номер_процесса (наприклад, router ospf 1, поданої в глобальному контексті конфігурування.

Існує безліч інших контекстів конфігурування. Деякі контексти конфігурування знаходяться усередині інших контекстів конфігурування. Вид запрошення командного рядка в контекстах конфігурування, які будуть зустрічатися найчастіше: router (config) # / глобальний / router (config-if) # / інтерфейсу / rounter (config-router) # / динамічної маршрутизації / rounter (config-line) # / термінальної лінії / !ВАЖЛИВО! Студенти повинні запам'ятати вигляд запрошень командою рядки у всіх вищевказаних контекстах і правила переходу з контексту в контекст. Надалі приклади команд завжди будуть даватися разом із запрошеннями, з яких студенти повинні визначати контекст, в якому подається команда. Приклади не будуть містити вказівок, як потрапити в необхідний контекст. Вихід із глобального контексту конфігурації в контекст адміністратора, а також вихід з будь-якого підконтексту конфігурації в контекст верхнього рівня проводиться командою exit або Ctrl-Z. Крім того, команда end, подана в будь-якому із контекстів конфігурування негайно завершує процес конфігурації і повертає оператора в контекст адміністратора.

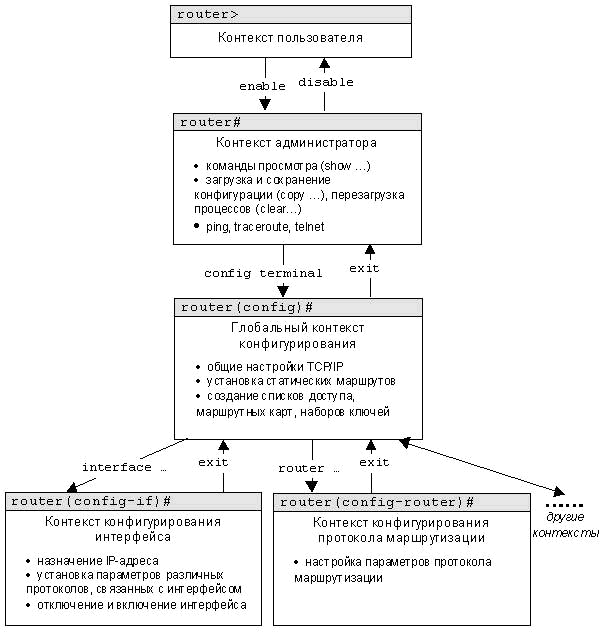

!ВАЖЛИВО! Будь-яка команда конфігурації вступає в дію негайно після введення, а не після повернення в контекст адміністратора. Спрощена схема контекстів представлена ​​на рис.2.1.

Рис.2.1. Схема контекстів Cisco IOS

Всі команди і параметри можуть бути скорочені (наприклад, "enable" - "en", "configure terminal" - "conf t"); якщо скорочення виявиться неоднозначним, маршрутизатор повідомить про це, а після натискання табуляції видасть варіанти, що відповідають введеному фрагменту. У будь-якому місці командного рядка для отримання допомоги може бути використаний знак питання: router #? / список всіх команд даного контексту з                         коментарями / router #co? / список всіх слів у цьому контексті введення,                         починаються на "co" - немає пробілу перед "?" / router #conf? / список всіх параметрів, які можуть                         слідувати за командою config - перед "?" є прогалина /
