Коэффициент
B/Sогр |
0,05 |
0,1 |
0,2 |
0,4 |
0,7 |
1.0 |
1,3 |
2,0 |
|
1,0 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
0,35 |

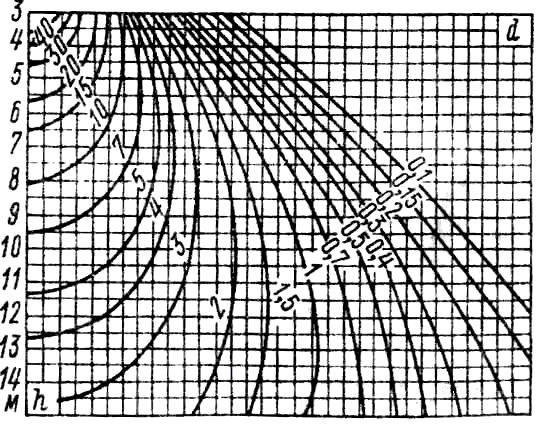

Приложение б (справочное) пространственные изолюксы условной горизонтальной освещенности (поток ламп в светильнике равен 1000 лм)
0 1 2 3 4 5 6 7 8 9 10 11 12 13м

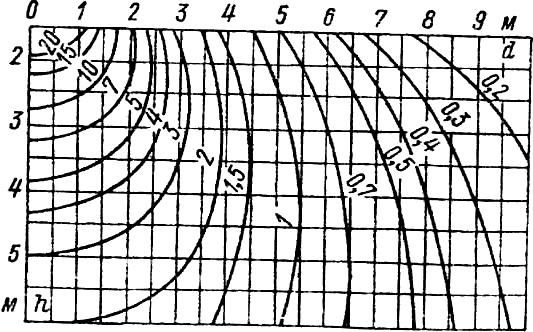

Рис. Б.1. Светильник для производственных помещений прямого света
с кругообразным отражателем без рассеивателя и лампой накаливания

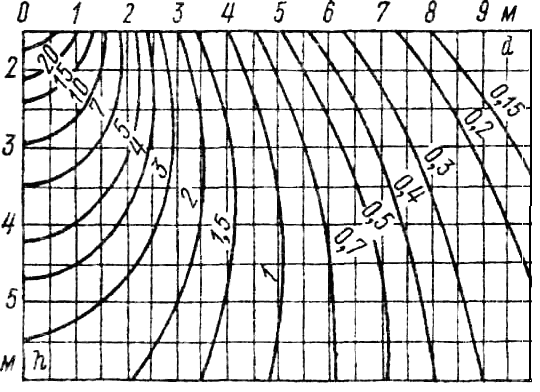

Рис. Б.2. Светильник для производственных помещений рассеянного света
с рассеивателем молочного цвета или рифленым и лампой накаливания

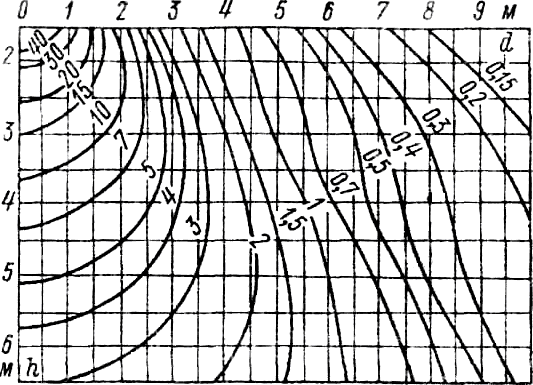

Рис. Б.3. Светильник для административных помещений типа «шар»
с лампой накаливания
Рис. Б.4. Светильник для административных помещений типа «плафон двухламповый»
с лампами накаливания
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 м

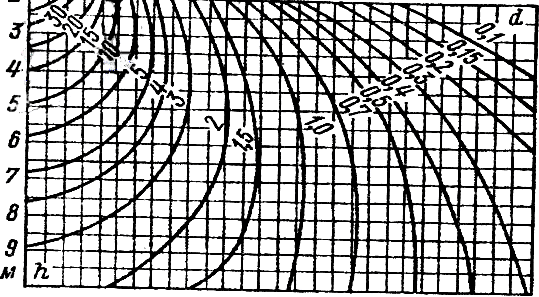

Рис. Б.5. Светильник для производственных помещений типа РСП 08/ГОЗ с ДРЛ
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 м

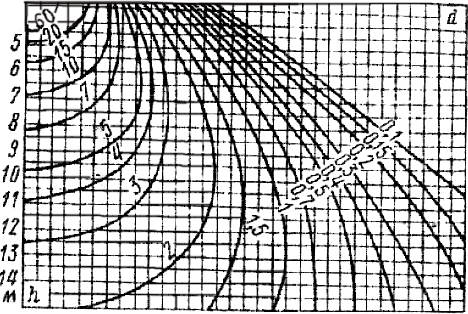

Рис. Б.6. Светильник для производственных помещений РСП 05/ГОЗ, с лампой ДРЛ
ПРИЛОЖЕНИЕ В
(справочное)
ЛИНЕЙНЫЕ ИЗОЛЮКСЫ УСЛОВНОЙ ГОРИЗОНТАЛЬНОЙ ОСВЕЩЕННОСТИ ДЛЯ СВЕТИЛЬНИКОВ С ЛЮМИНЕСЦЕНТНЫМИ ЛАМПАМИ (ПОТОК ЛАМП В СВЕТИЛЬНИКЕ РАВЕН 1000 ЛМ;
ВЫСОТА СВЕТИЛЬНИКА НАД ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТЬЮ
РАВНА 1 М)

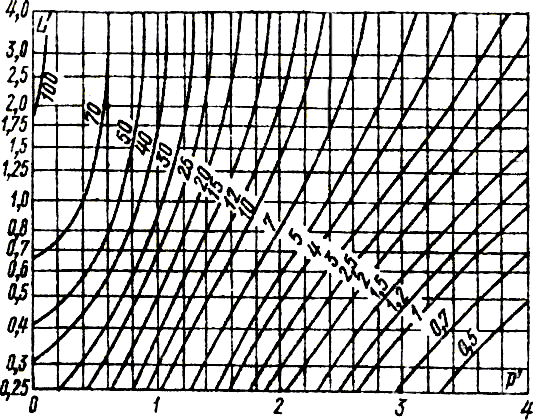

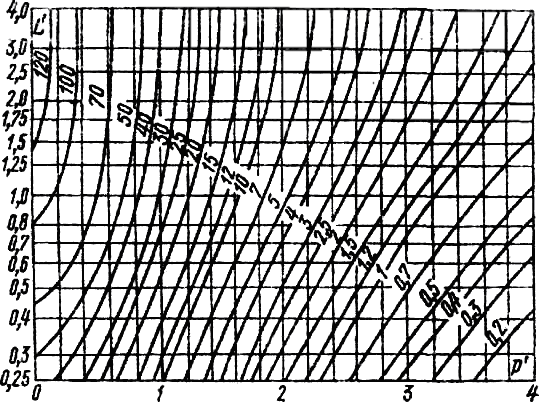

Рис. В.1. Подвесной светильник для производственных помещений
стеклянного рассеивателя, решетки и с отражателем без перфорации

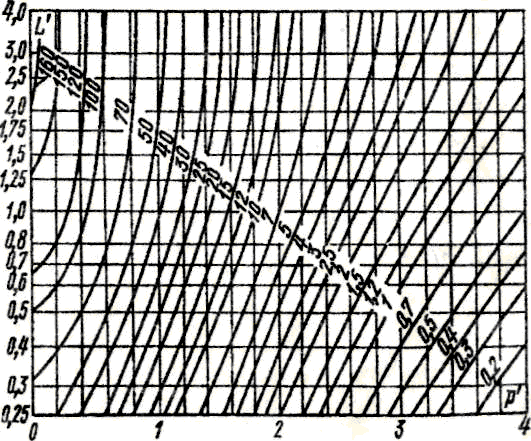

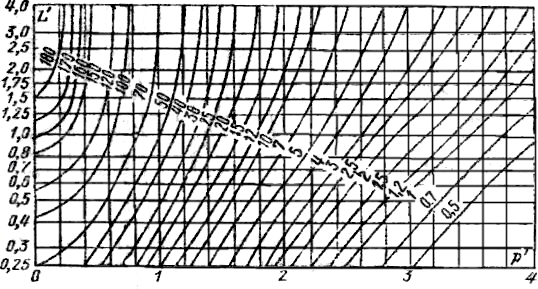

Рис. В.2. Подвесной светильник для производственных помещений
стеклянного рассеивателя, решетки и с отражателем с перфорацией

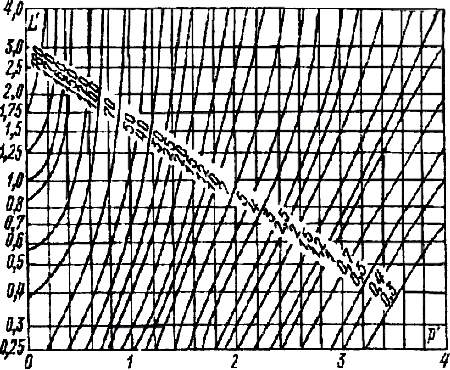

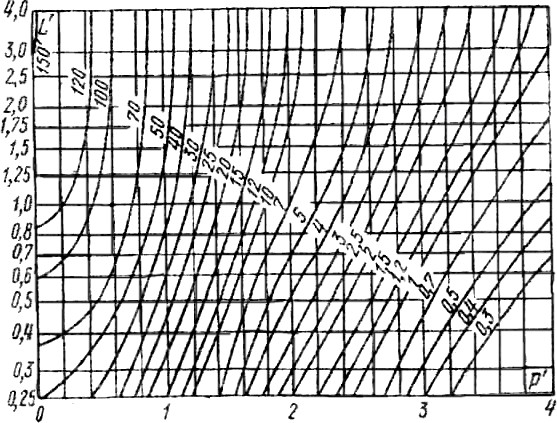

Рис. В.3. Подвесной светильник для производственных помещений
без стеклянного рассеивателя, с решеткой и отражателем без перфорации

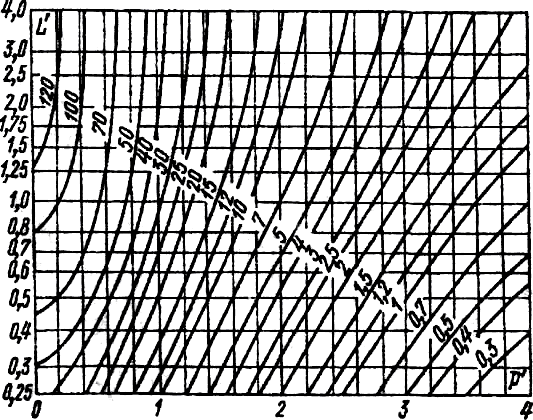

Рис. В.4. Подвесной светильник для производственных помещений
стеклянного рассеивателя, с решеткой и отражателем с перфорацией

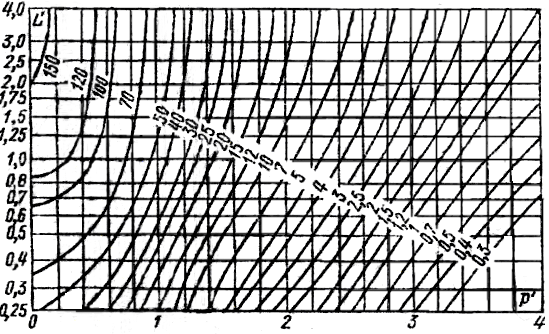

Рис. В.5. Подвесной пылеводозащищенный светильник
для производственных помещений с рассеивающим стеклом и лампами без рефлектора
Рис. В.6. Потолочный светильник для административных помещений,
излучающий часть светового потока в верхнюю полусферу
Рис. В.7. Потолочный светильник с рассеивателем для административных
помещений, не имеющий излучения в верхней полусфере
Рис. В.8. Потолочный светильник без рассеивателя, с решеткой,
для административных помещений, не имеющий излучения в верхней полусфере
