15 Буріння на морських акваторіях.
Бурова платформа (анг. drilling platform; нім. Bohrplattform, Bohrinsel; франц. echafaudage de forage) - установка для буріння на акваторіях з метою розвідки або експлуатації мінеральних ресурсів під дном моря.

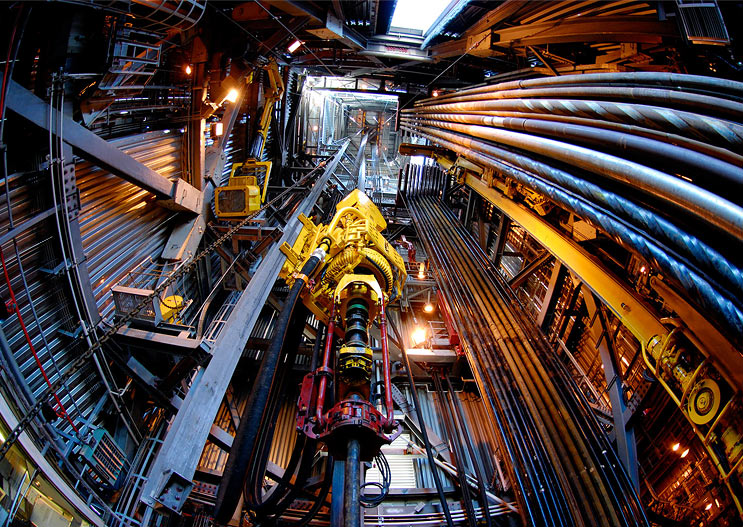

Морська
стаціонарна платформа (МСП) (рос.
морская стационарная платформа (МСП);
англ.
off-shore fixed platform; нім.
Offshore-Stationarplattform f) – гідротехнічна
споруда для буріння
та експлуатації нафтових і газових
свердловин на морі. Складається із
декількох опорних блоків, які встановлюються
і закріплюються забивними палями на
дні моря. На верхній палубі встановлюється
бурове та експлуатаційне обладнання.
Значні перспективи в видобуванні нафти і газу на території Украіни пов’язані з шельфовими зонами Чoрного та Азовського морів, зусереджено, за геологічними прогнозами, біля 40% запасів нафти, газу, газоконденсату. Відкриті газові родовища на Чорному та Азовському морях вже істотно впливають на енергетичне забеспечення народного господарства України.
На даний час в промисловості на шельфі Чорного моря знаходиться чьотири родовища: Голіцинське, Штормове, Шмідта, і Архангельске. Прогнозні ресурси вуглеводню шельфу Чорного моря оцінюються в 550 млн.т. і Азовського моря – 366 млн.т. умовного палива. На півнично – західному шельфі Чорного моря геофізичними методами виявлено біля сорока структур. У фонді підготовлених до глибокого буріння знаходиться дванадцять структур. На Азовському морі виявлено двадцять одна структура і підготовлено до глибокого буріння дванадцять структур.
Для проведення геологорозвідувальних робіт, експлутаційного буріння свердловин, для організації видобутку нафти і газу використовуються різні морські споруди : стаціонарні платформи (МСП), самопідйомні плавучі бурові установки (СПБУ), напівзанурені плавучі установки (НЗПУ), занурені бурові установки (ЗБУ), плавучі бурові установки (ПБУ) , а також бурові судна (БС).
Видобуток газу в 2005 році доведено до 10 млрд.м3 в рік. До того ж великі перспективи пов`язані з розвідкою і подальшою експлуатацією нафтових родовищ на шельфі Чорного і Азовських морів.

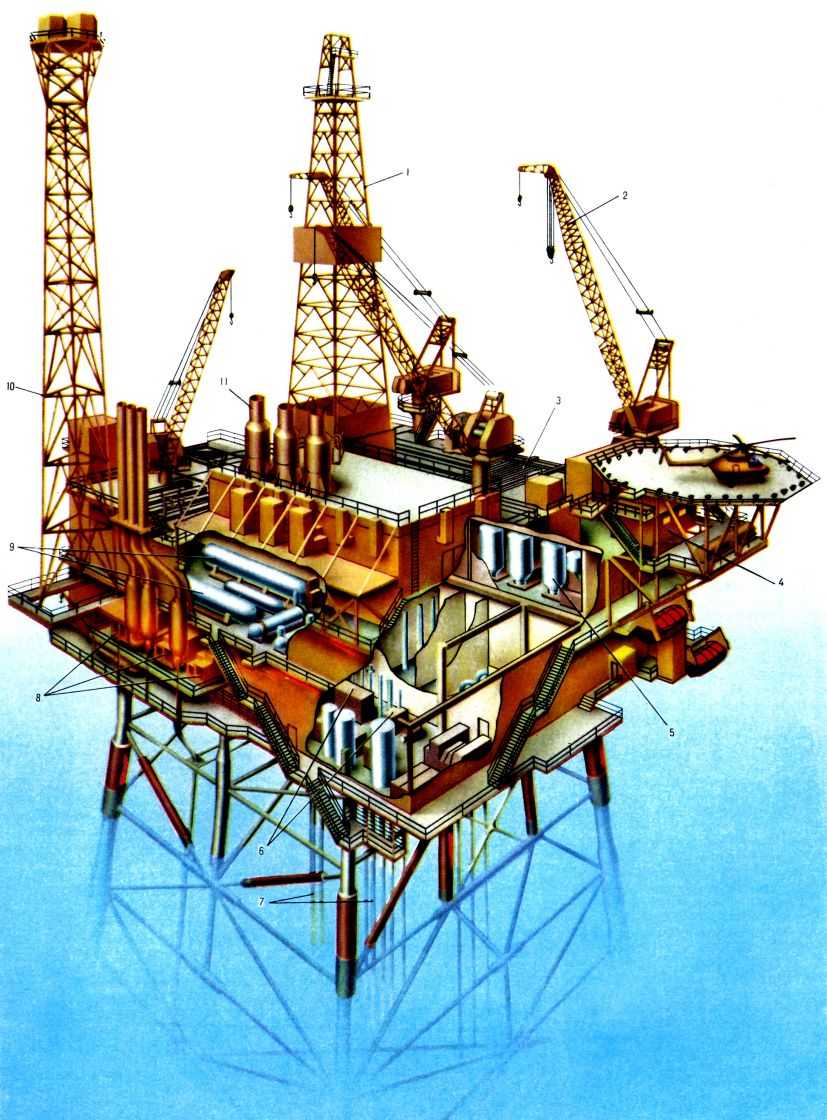

Рисунок 15.1 – Експлуатаційна стаціонарна бурова платформа:
1 - бурова вежа; 2 - вантажний кран; 3 - стелаж для труб; 4 - житловий блок; 5 - бункери для порошкоподібних матеріалів; 6 - компресорні станції; 7 - трубопроводи продукції свердловин; 8 - насосно-турбінний блок; 9 - комплекс устаткування для підготовки нафти і газу; 10 - блок спалювання газу; 11 - газовихлопи дизель-генератора
Окремі види бурових платформ
Платформа баштова бетонна, шарнірно закріплена на дні — бетонна башта пляшкової форми зі сталевою палубою; служить резервуаром для сирої нафти і шельфового вантажного терміналу; складається з гравітаційного фундаменту, кулястого з’єднання, баштового підняття, палуби та робочого обладнання.
Платформа будівельна — корабель, баржа або інша плавуча споруда, з яких проводиться будівництво або операції зі встановлення обладнання для забезпечення видобування нафти. Визначення не поширюється на стаціонарну платформу або пересувне бурове устатковання.
Платформа бурова гравітаційна бетонна — жорстка шельфова бурова платформа з залізобетону; використовується для буріння свердловин на етапі освоєння родовищ. Платформа транспортується до місця буріння у вертикальному положенні; на точці буріння високі кесони, які є основою платформи, затоплюються і відповідно платформа занурюється і опирається на морське дно. Завдяки великій власній масі платформа міцно встановлюється на місці буріння.
Платформа бурова кесонного типу — стаціонарна шельфова бурова платформа, встановлена на сталевих кесонах; використовується для буріння експлуатаційних свердловин. Кесони жорстко закріплюються на морському дні; зверху на них встановлюють бурові та експлуатаційні платформи. Платформи цього типу використовуються у районах Арктики, коли виникає необхідність захисту обладнання від плаваючої криги.
Платформа бурова стаціонарна зі сталевим опорним блоком — висока вертикальна секція, виготовлена з циліндричних сталевих елементів, прикріплена до дна за допомогою забитих у морське дно паль і використовується для буріння свердловин на стадії освоєння родовища. На опорному блоці розташовані додаткові секції, житлові приміщення для персоналу бурового устаткування та всього устаткування, необхідного для ведення бурових робіт.
Платформа дослідницька — платформа з екіпажем, призначена для океанографічних і метеорологічних досліджень на шельфі, для випробувань у реальних умовах різних систем.
Платформа експлуатаційна — платформа, споряджена необхідним устаткуванням для прийняття нафти чи газу по викидних лініях із шельфових свердловин, де проводиться їх первинне технологічне оброблення, стискання і нагнітання, що передують транспортуванню. Це може бути звичайна бурова платформа, платформа-термінал родовища.
Платформа експлуатаційна кущова — підводна експлуатаційна система, у якій свердловини приєднуються за допомогою маніфольда до єдиного гирлового устаткування.
Платформа з надмірною плавучістю – сталева платформа, прикріплена до морського дна якорями (рис. 15.1), верхня частина якої здатна рухатися або “узгоджуватися” з силою хвиль.

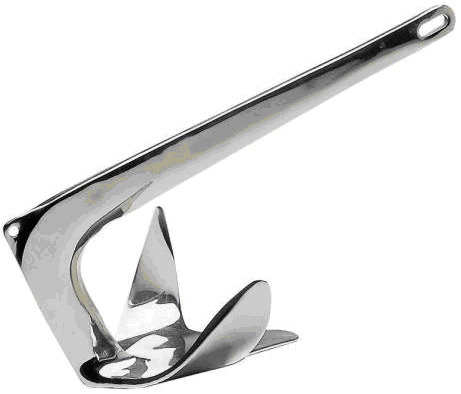

Рисунок 15.1 – Якір для кріплення до морського дна
Платформа напівзанурена з розтягнутими опорами – платформа з надлишковою плавучістю, утвореною за рахунок вертикально натягнутої якірної системи.
Платформа навантажувальна, шарнірно закріплена на дні — платформа для завантаження танкерів у морі з розташованої поблизу експлуатаційної системи родовища. Прикладом є бетонна, баштова платформа, шарнірно закріплена на дні.
Платформа пальова сталева — бурова й експлуатаційна платформа, виготовлена як сталева конструкція і встановлена на палях; традиційно застосовується в багатьох районах світового шельфу.
Платформа прив'язна — плавуча платформа, яка швартується за допомогою довгих кабелів, закріплених до якірних паль на морському дні; служить як експлуатаційна платформа для розробки малодебітних родовищ.
Платформа самопідіймальна — платформа, на якій встановлюється піднімальний кран з великою вантажопідйомністю; особливо часто використовується для робіт при будівництві під водою.
Платформа стаціонарна — споруда, побудована зі сталі та бетону і жорстко прикріплена до дна моря.
Платформа стаціонарна на одиночній опорі — шельфова сталева платформа, палуба якої підтримується однією циліндричною сталевою колоною великого діаметру.
Платформа-термінал родовища — експлуатаційна платформа, яка є центром активності програми розробки родовища. До платформи підводять водовіддільні колони зі свердловин та інших бурових платформ; на станції контролю проводять первинне оброблення нафти і газу перед транспортуванням.
