1.5. Приборы, используемые в химическом анализе

Баня водяная (рис. 16) применяется для нагревания растворов до 100 °С. Бани бывают различных конструкций (круглая или четырехугольная) со съемными кольцами для размещения колб, фарфоровых чашек, стаканов, пробирок.

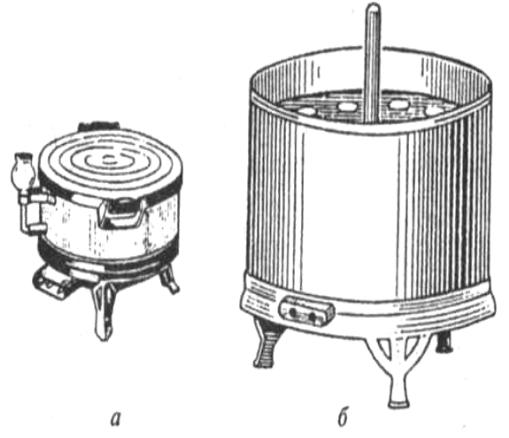

Рис. 16. Бани водяные: а – со снимаемыми кольцами, б – с отверстиями для колб

Муфельная (или тигельная) электрическая печь (рис. 17) используется для прокаливания осадков. Обычно применяют печь, которой можно прокаливать одновременно от 12 до 25 тиглей с

осадками. Температура муфельной (или тигельной) печи может достигать 800 - 1200 °С (и выше). Муфельные печи включают в электрическую сеть через реостат, позволяющий регулировать

температуру.

Рис. 17: Муфельная (или тигельная) электрическая печь

Мешалки магнитные (рис. 18) служат для перемешивания небольших объемов подвижных жидкостей, помещенных в плоскодонные сосуды (колбы, стаканы). На дно сосуда опускается небольшой стальной стержень в стеклянной или полиэтиленовой «рубашке», который приводится в движение при помощи вращающегося магнита. Этот магнит размещен в корпусе, выполненном в виде столика для установки сосуда с жидкостью. Некоторые магнитные мешалки оборудованы

электрообогревом для перемешиваемой жидкости.

Плиты электрические (рис. 19) бывают с открытой или закрытой спиралью (последние наиболее удобны и безопасны в работе). Плиты с закрытой спиралью можно использовать в качестве песочных бань.

а б

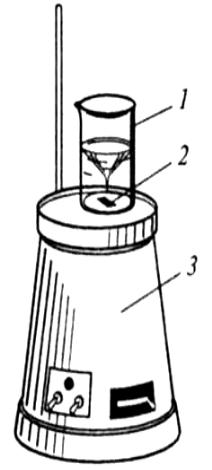

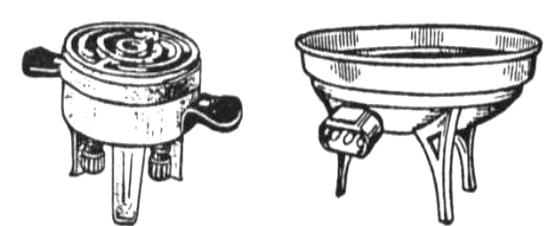

Рис. 18. Мешалка магнитная, 1 – Рис. 19. Плиты электрические: а – с

стакан с жидкостью, 2 – железный открытой спиралью, б – с закрытой

стержень в пластмассовой спиралью (песочная баня)

оболочке, 3 – корпус мешалки

Центрифуга (рис. 20) служит для отделения осадка от раствора. Она представляет собой металлический барабан, в котором на роторе электродвигателя укреплена пластина с гильзами (гнездами) для пробирок. Отделение осадков происходит под действием центробежной

силы, развивающейся при быстром вращении ротора (до 1000 об/мин). Существуют и ручные центрифуги, в которых центробежная сила создается с помощью ручного усилия. Для безопасности работы барабан центрифуги закрывается крышкой, которая удерживается

специальными зажимами.

Шкафы сушильные электрические (рис. 21) незаменимы для высушивания осадков. Шкафы снабжены терморегулятором, который автоматически поддерживает необходимую температуру внутри шкафа. Температура контролируется термометром и ретируется

переключателем. Внутри шкафа имеются полки с отверстиями, в которые помещают воронки с осадками.

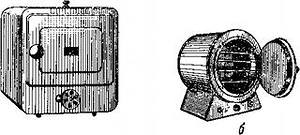

Рис. 20. Центрифуга. Рис. 21. Шкаф сушильный (электрический).

Штатив металлический с набором муфт, лапок, колец (рис. 22). При помощи муфт, лапок и колец закрепляют различные приборы, холодильники, колбы, делительные воронки и др.

Щипцы тигельные (рис. 23) применяют для вынимания горячихтиглей из муфельной печи, при снятии раскаленных тиглей сфарфоровых треугольников.

Рис. 22. Штатив металлический с Рис. 23. Щипцы тигельные

набором муфт, лапок, колец. 1 –

штатив, 2 – муфты, 3 – кольца, 4 – лапки.
