П ри включении по схеме «звезда»
U=
;
Iфγ=
=
; IлΥ
= IфΥ
=
PY
=
3·UфY·
IфY·cosφ
=
·cosφ
При включении по схеме «треугольник»
Uф∆=
Uл∆; Iф∆=
=
;
Iл∆ =
;
P∆=3·Uф∆·Iф∆·
cosφ
=
·
cosφ
Следовательно,
при переключении этих приемников со
«звезды» на «треугольник» фазные токи
возрастают в
раз,
а линейные токи и мощность в 3 раза.
Коэффициент мощности
Коэффициентом мощности (cosφ) называется отношение активной мощности Р (ватт, киловатт) к полной мощности S (вольт·ампер, киловольт·ампер). Коэффициент мощности в общем случае меньше единицы. Только при чисто активной нагрузке (освещение, нагревательные устройства) он равен единице.
Величина коэффициента мощности определяет ту долю полной мощности генератора или трансформатора, которую он может отдать потребителю в виде активной мощности.
Низкий cosφ у потребителя обусловливает увеличение полной мощности генераторов и трансформаторов, создает недогрузку соответствующих первичных двигателей, а также увеличивает потери мощности в проводах и их сечение.
Причинами низкого коэффициента мощности могут быть.
1. Недогрузка асинхронных электродвигателей на промышленных предприятиях При холостом ходе двигателя cosφ = 0,1-0,3, при поминальной нагрузке - 0,83-0,85 и выше. Например, асинхронный электродвигатель мощностью 260 кВт при 1480 об/мин имеет cosφ = 0,9, при ¾ нагрузки тот же двигатель будет иметь cosφ = 0,84, при ½ нагрузки cosφ = 0,7, а при ¼ нагрузки cosφ = 0,5.
2. Неправильный выбор типа электродвигателя, например необоснованное применение закрытого электродвигателя вместо открытого.
3. Увеличение напряжения в сети выше поминального
4. Некачественный ремонт электродвигателей (неполное заполнение пазов, сильный износ подшипников, увеличение воздушного зазора или неравномерности его по периметру и т п ).
Снижение коэффициента мощности наносит государству значительный ущерб. Поэтому повышение коэффициента мощности электрических установок является важнейшей народнохозяйственной задачей.
Практика указывает на следующие способы увеличения cosφ:
правильный выбор типа, мощности и числа оборотов установленных электродвигателей (и особенно вновь устанавливаемых),
полная загрузка электродвигателей по номинальным значениям тока и напряжения;
запрещение работы асинхронных электродвигателей продолжительное время вхолостую;
правильный и качественный ремонт электродвигателей;
применение статических конденсаторов;
замена части асинхронных электродвигателей синхронными;
при нагрузке двигателя менее чем на 40—50% целесообразно переключить его с “треугольника” на “звезду” (если он нормально работает при включении обмоток треугольником)
Примеры решения задач
Задача №1

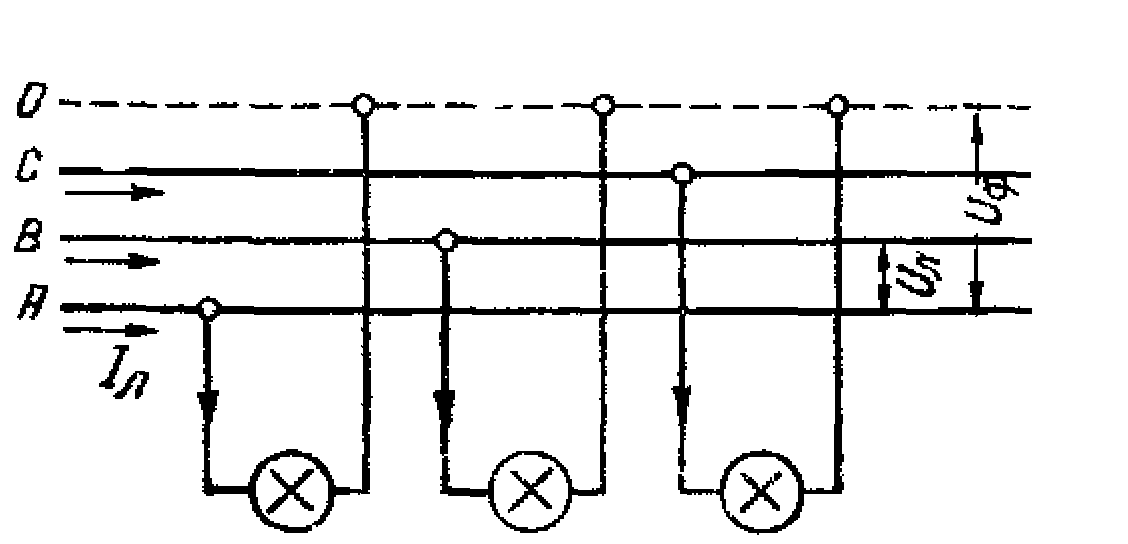

В
сеть трехфазного тока с линейным
напряжением 220 в включены три
одинаковые лампы. Схема включения ламп
приведена на рисунке. Определить
напряжение на каждой лампе и ток,
протекающий по её нити и в каждом линейном
проводе, если сопротивление каждой
лампы 100 Ом.
Решение.
Из схемы видно, что лампы включены звездой.
Напряжение на каждой лампе
Uф=
=
=127В
Ток в каждой лампе
Ток в каждом линейном проводе
Iл = Iф=1,27А
Задача №2

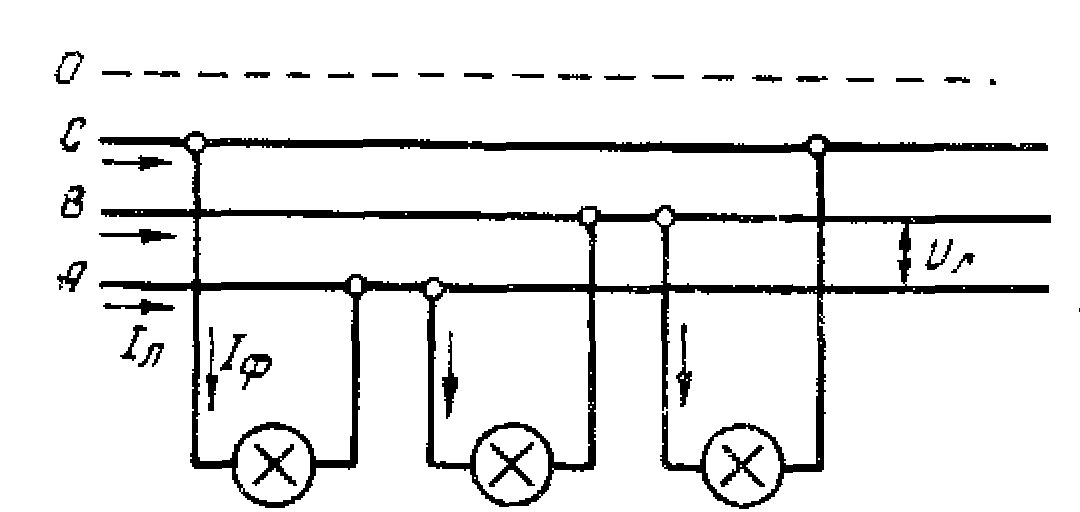

Н
ачертить
схему включения треугольником трех
ламп в сеть трехфазного тока с линейным
напряжением 220В и определить те же
величины, что и в предыдущем примере.
Сопротивление каждой лампы 100 ом.
Решение.
Напряжение на каждой лампе
Uф=Uл=220В
Ток в каждой лампе:
Ток в каждом линейном проводе
Iл=
·
Iф = 1,73·2,2 =3,8А
Задача №3
В четырехпроводную сеть трехфазного тока включены три электрические лампы, имеющие сопротивление 315 ом, 500 ом и 630 ом. Схема включения ламп и напряжение сети показаны на рисунке. Определить напряжение па каждой лампе и ток в каждой из них. ,
