Соединение треугольником

Кроме соединения звездой, генераторы, трансформаторы, двигатели и другие потребители трехфазного тока могут включаться треугольником.

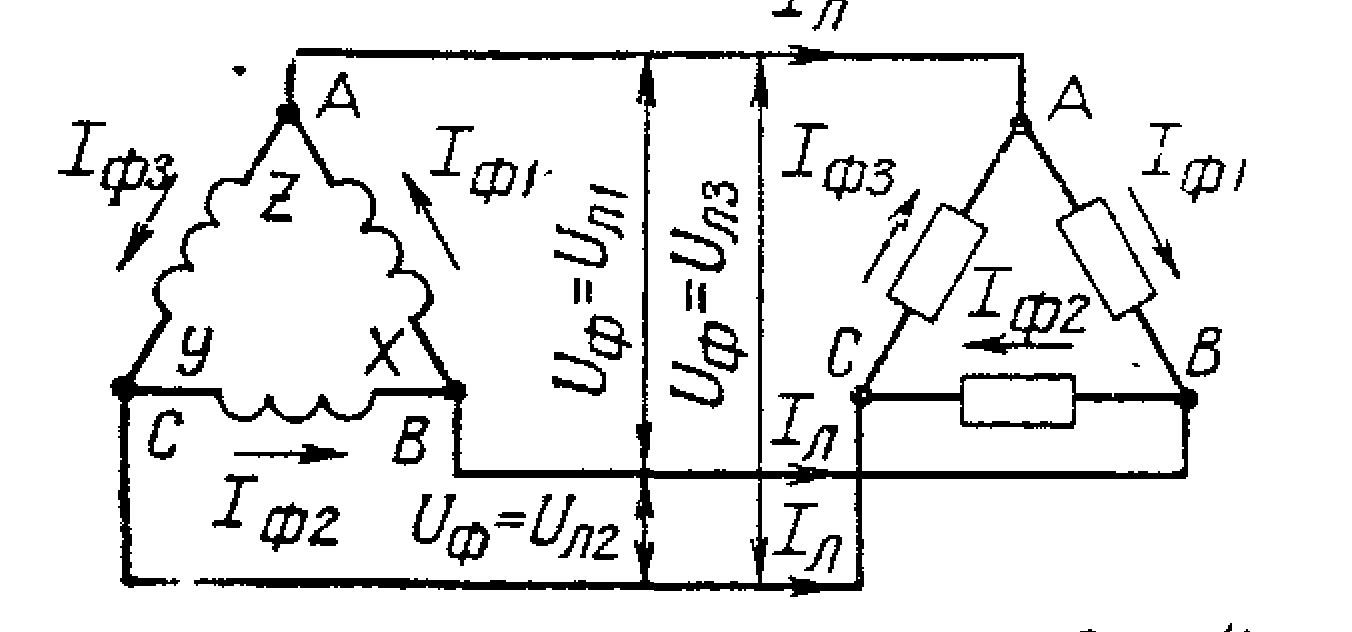

На рисунке представлена несвязанная трехфазная система. Объединяя попарно провода несвязанной шестипроводной системы и соединяя фазы так, как указано на чертеже, переходим к трехфазной трехпроводной системе, соединенной треугольником.

С оединение треугольником выполняется таким образом, чтобы конец первой фазы Х был соединен с началом второй фазы В, конец второй фазы Y- соединен с началом третьей фазы С и конец третьей фазы Z соединен с началом фазы А. К местам соединения фаз присоединяют линейные провода.

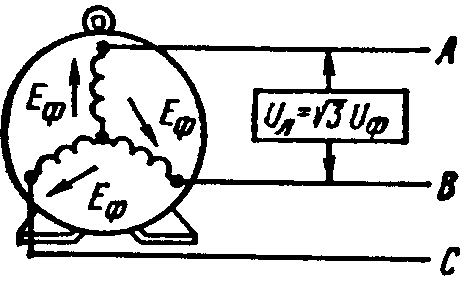

Если обмотки генератора соединены треугольником, то, линейное напряжение создает каждая фазная обмотка. У потребителя, соединенного треугольником, линейное напряжение подключается к зажимам фазного напряжения.

Следовательно, при соединении треугольником фазное напряжение равно линейному.

U_Л=U_Ф

Зависимость между фазными и линейными токами при симметричной нагрузке будет:

I_Л=√ 3·I_Ф

Обмотки генераторов редко соединяются треугольником, т.к. это возможно только лишь при симметричной нагрузке, чаще эта система применяется для соединения нагрузки.

У двигателей и других трёхфазных потребителей в большинстве случаев наружу выводят все шесть концов трёх обмоток, которые по желанию можно соединять либо звездой, либо треугольником. Обычно к трёхфазной машине крепится доска из изоляционного материала (клеммная доска), на которую и выводят все шесть концов.

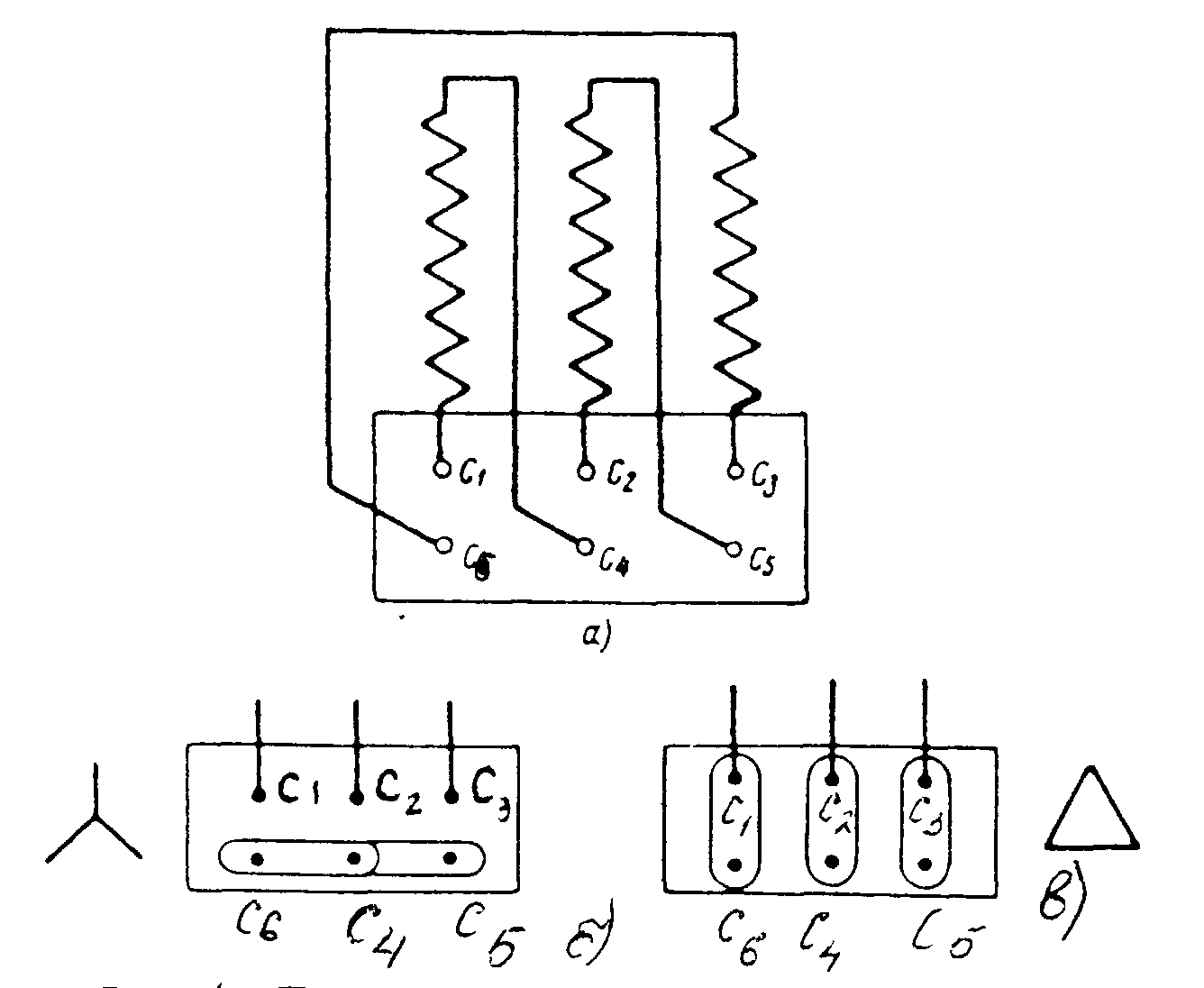

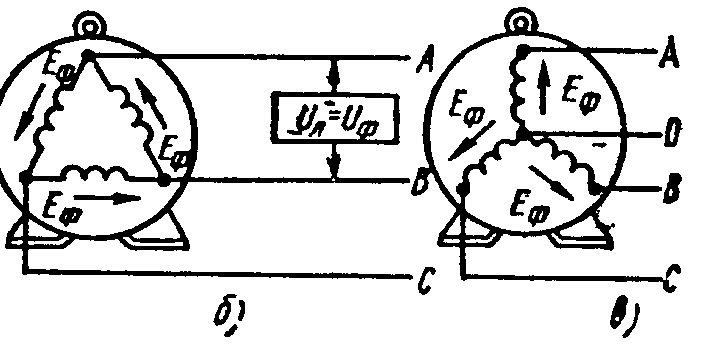

Рис б: соединение обмоток “звездой”;

в: соединение обмоток “треугольником”.

Рис. а: Соединение обмоток двигателя

с выводом на клеммную коробку

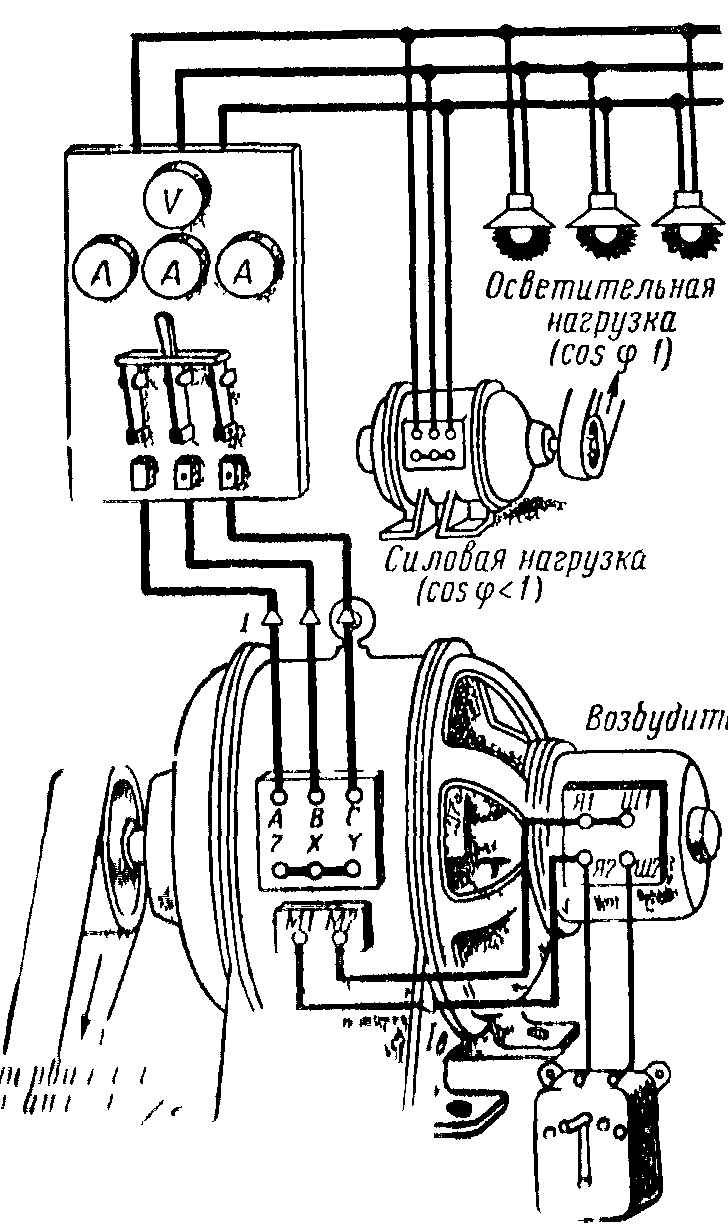

Рис.г: Подключение к 3^х фазному генератору осветительной и силовой нагрузки.

Рис.д: Схемы включения обмоток

статора синхронного генератора.

Задание №1

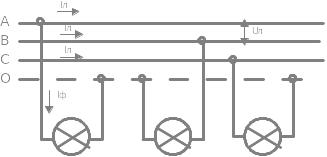

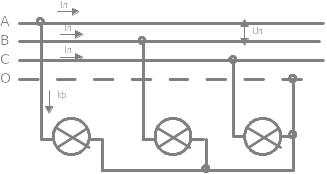

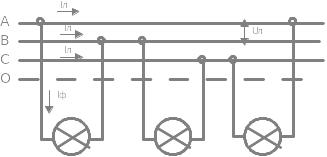

Зарисовать схемы присоединения ламп к 3-х фазной силовой сети в тетрадь и под каждой схемой написать способ соединения ламп

С

Схема №3

хема №1 Схема №2

Задание №2

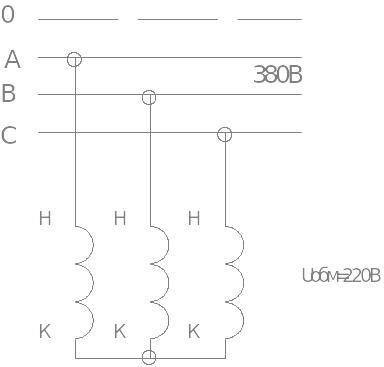

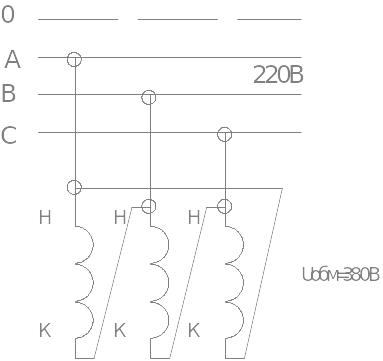

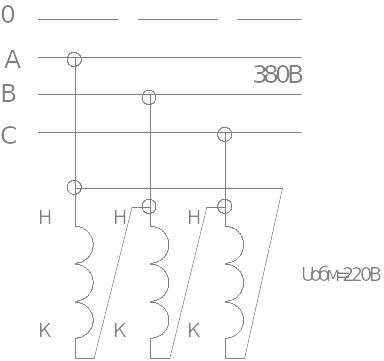

Зарисовать схему и определить как будет работать двигатель (ответ с объяснениями записать под рисунком схемы).

СХЕМА № 1 СХЕМА № 2 СХЕМА №3

СХЕМА №4 СХЕМА №5 СХЕМА №6

Переключение приемников со «звезды» на «треугольник».

Если одни и те же приемники электрической энергии с сопротивлением z_ф, подключенные к некоторому линейному напряжению U_л сначала включить по схеме «звезда», а затем по схеме «треугольник», то изменятся фазные напряжения, фазные и линейные токи и мощность всей системы.
