Лабораторна робота №1 визначення координат центру ваги колісних машин

Мета роботи: ознайомитися з методикою визначення координат центру ваги трактора і отримати практичні навички їх визначення.

1. Об'єкт випробувань і його стисла технічна характеристика.

Об'єктом для експериментального визначення координат центру ваги є універсальний колісний трактор Т-16М.

Технічна характеристика трактора т-16 м:

Тяговий клас трактора – ________________________

Номінальне тягове зусилля на гаку, кН – __________

Маса, кг – ____________________________________

База трактора, мм – ____________________________

Розмір шин передніх коліс, дюйм – ______________

Розмір шин задніх коліс, дюйм – ________________

2. Методика виконання роботи

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Методика обробки матеріалів експерименту.

Координата центру ваги по довжині а, м визначиться з рівняння статики в горизонтальному положенні трактора

, (1)

де – ______________________________________________________________Н;

– ______________________________________________________________Н;

– ______________________________________________________________м;

Координата центру ваги по висоті h, м визначається з рівняння статики в піднятому положенні трактора відповідно осі задніх коліс (рис. 1, точка О).

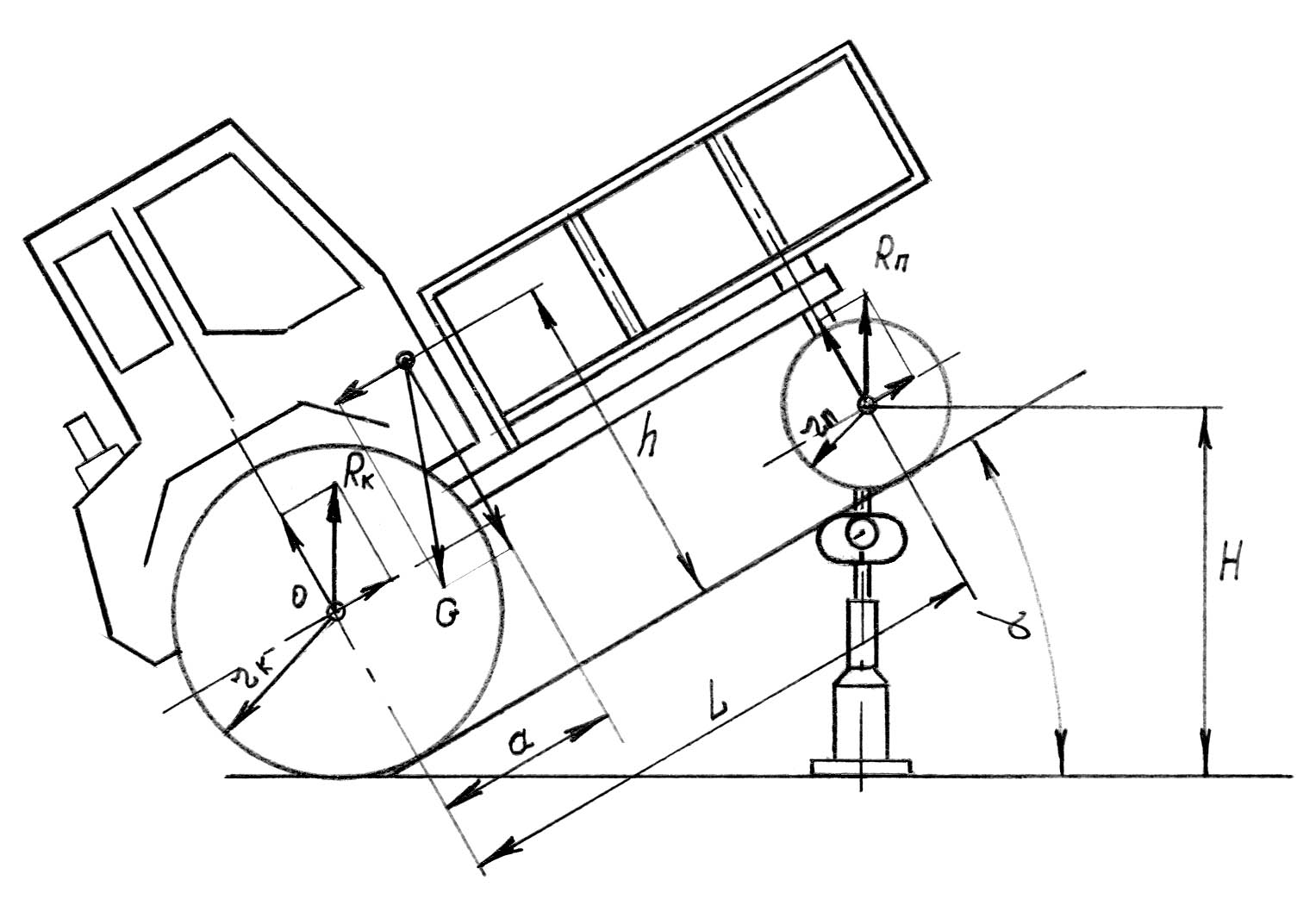

Рис. 1 – Схема до визначення координат центру ваги

, (2)

де – _____________________________________________________________Н;

– ______________________________________________________________м;

– ______________________________________________________________м;

– ________________________________________________________________

________________________________________________________________

, (3)

де – _____________________________________________________м.

Результати розрахунків зводяться в таблицю 1.

Таблиця 1 – Результати експериментального визначення координат

центру ваги колісного трактора

Марка трактора	Маса трактора, кг			Радіуси коліс, м		Висота підйому передньої осі	Координати центру ваги
	констру- ктивна	на пере- дню вісь гориз.	на пере- дню вісь, підн.	задніх rк	передніх rп		а, м	h, м
Т – 16
