Лабораторна робота № 5-6
Тема. Побудова щита системи автоматизації
Мета: навчитися будувати щит системи автоматизації
План
1. Види щитів систем автоматизації
2. Розміщення технічних засобів на щиті
3. Розміщення приладів і апаратури на фасадних панелях щитів систем автоматизації
4. Завдання для побудови щита системи автоматизації
1. Види застосовуючих щитів систем автоматизації
Враховуючи конструктивні особливості, в тому числі ступінь захисту від дотику до струмоведучих частин за ГОСТ 14254-96, рекомендується застосовувати:
1. щити шафні одиночні, дво- і трисекційні з задніми дверима, а також малогабаритні (ступінь захисту JP30) – у виробничих приміщеннях, а також у щитових (операторських і диспетчерських) приміщеннях в технічно обґрунтованих випадках (наприклад, за необхідності установки апаратури з відкритими струмоведучими частинами – щитів живлення, шафів зажимів і т.п.);
2. щити панельні з каркасом усіх типорозмірів і допоміжні елементи до них (ступінь захисту JP00) – в диспетчерських і операторських приміщеннях;
3. щити шафні з передніми і задніми дверима (ступінь захисту JP30) – в якості релейних і інших допоміжних щитів двостороннього обслуговування;
4. штативи всіх типорозмірів (ступінь захисту JP00) – в якості конструкції для встановлення допоміжної апаратури (реле, апаратури живлення, перетворювачів, регулюючих і функціональних блоків системи «Старт» і т.п.), яка розміщується в апаратних залах або в просторі за щитом у операторських і диспетчерських приміщеннях;
5. пульти (ступінь захисту JP30) – в якості пристосувань для розміщення апаратури керування і сигналізації в щитових і виробничих приміщеннях.
2. Розміщення технічних засобів на щиті
Засоби автоматизації й апаратура керування компонуються функціональними групами в порядку ходу технологічного процесу. Рекомендована висота встановлення технічних засобів, мм (від підлоги до нижнього краю приладу) на щиті чи шафі:
показуючі прилади і сигнальна апаратура 950-1900;
самописні та реєструючі прилади, 1100-1700;
оперативна апаратура керування 800-1600;
покажчики положення 1000-1600;
мнемосхеми 1000-1900 [http://wiki.tntu.edu.ua ].

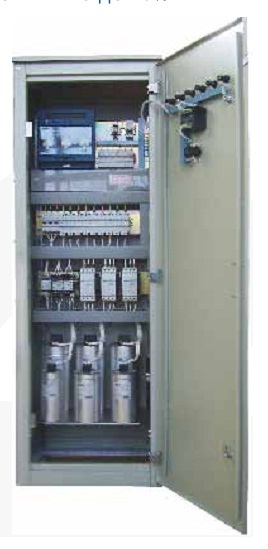

Рис. Компонування апаратури керування всередині щита |

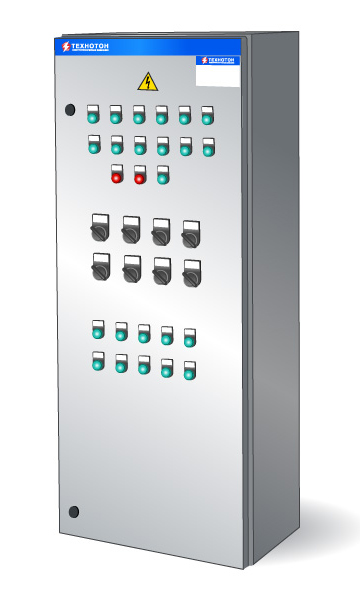

Рис. Компонування апаратури керування на фасадній панелі щита |
3. Розміщення приладів і апаратури на фасадних панелях щитів систем автоматизації
Фасадна панель щитів складається з двох (виконання I) або трьох (виконання II) функціональних полів (рис. )
Рис. 3.. Функціональні поля щитів шафових і панельних з каркасом: а – виконання 1; б – виконання 2
Щити виконання II застосовують за необхідності чіткого функціонального розподілу пристроїв і апаратури і полегшення тим самим роботи оператора.
При нераціональності компоновки приладів, органів управління і сигнальної арматури на полі 4 щитів виконання IІ їх розміщують на полях 2 і 3 щитів виконання I.
На полі 3 рекомендується розміщувати сигнальну арматуру, малогабаритні показуючі прилади (тягоміри, логометри, прилади систем «Старт» і т. д.), компактні мнемосхеми.
На полі 2 рекомендується розміщувати самописні і великогабаритні показуючі прилади, а також органи управління (рис. 3.5).
Поле 1 щитів виконання I і II є декоративним; воно не призначене для встановлення приладів або апаратури.
За необхідності застосування розгорнених мнемосхем їх рекомендується розташовувати на декоративних панелях.
Рис. . Приклад розміщення приладів і апаратури на фасадних панелях щитів: 1 — табло світлове; 2 і 4 — прилади показуючі; 3 — прилад самопишучий; 5 —кнопка; 6 — перемикач; 7 – арматура сигнальна; 8 – рамка для надпису
Декоративні панелі з розміщеними на них мнемосхемами встановлюють над щитами.
При установці в щитах приладів, що мають глибину, рівну 300 мм і більше, незалежно від маси або з масою більше 10 кг, незалежно від глибини, хвостові частини їх повинні бути закріплені.
Хвостові частини приладів, що встановлюються в одному горизонтальному рядку і віддалених один від одного, закріплюють хомутами, а розташовані впритул один до одного — швелером з шпильками.
Прилади, що стоять в одному горизонтальному рядку, необхідно розташовувати так, щоб нижні кромки лицьових частин незалежно від їх розмірів знаходилися на одній лінії.
Під час визначення відстані між горизонтальними осями приладів і апаратів по РТМ 25-91-82 необхідно, щоб між фланцями приладів, що вимагають кріплення хвостових частин, було не менше 70 мм знизу і не менше 30 мм зверху.
Загальна маса приладів і апаратури, що встановлюється на фасадних панелях щитів, не повинна перевищувати: для поля 3 — 30 кг, для поля 2 — 80 кг, для поля 4 — 100 кг.
У малогабаритних щитах встановлюють прилади, органи управління, сигнальну арматуру, необхідні для місцевого управління локальними установками або агрегатами.
Прилади і апаратура, розраховані на приєднання трубних проводок, встановлювати на дверях щита не допускається.
Загальна маса апаратури, що встановлюється на дверях, не повинна перевищувати 10 кг.
