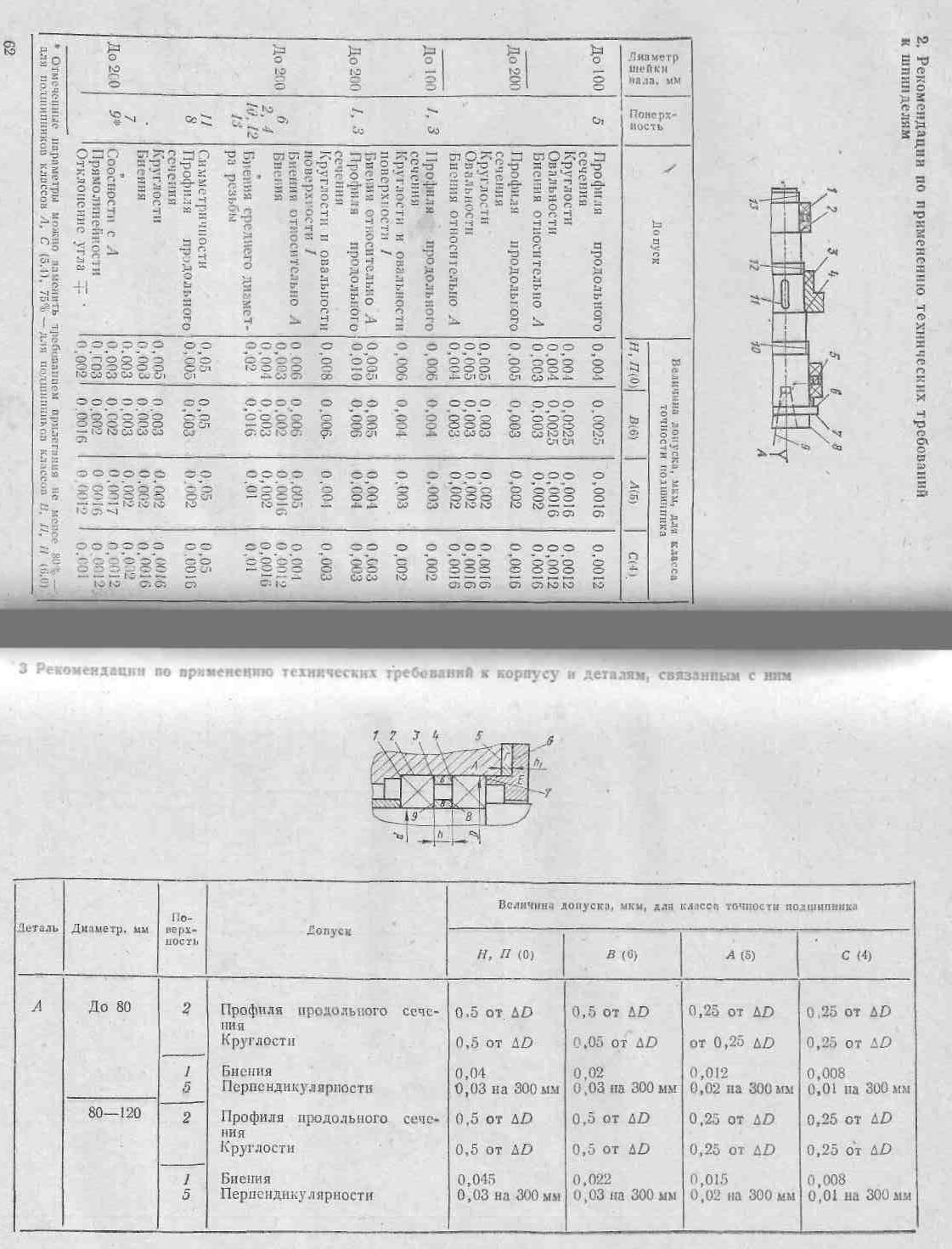

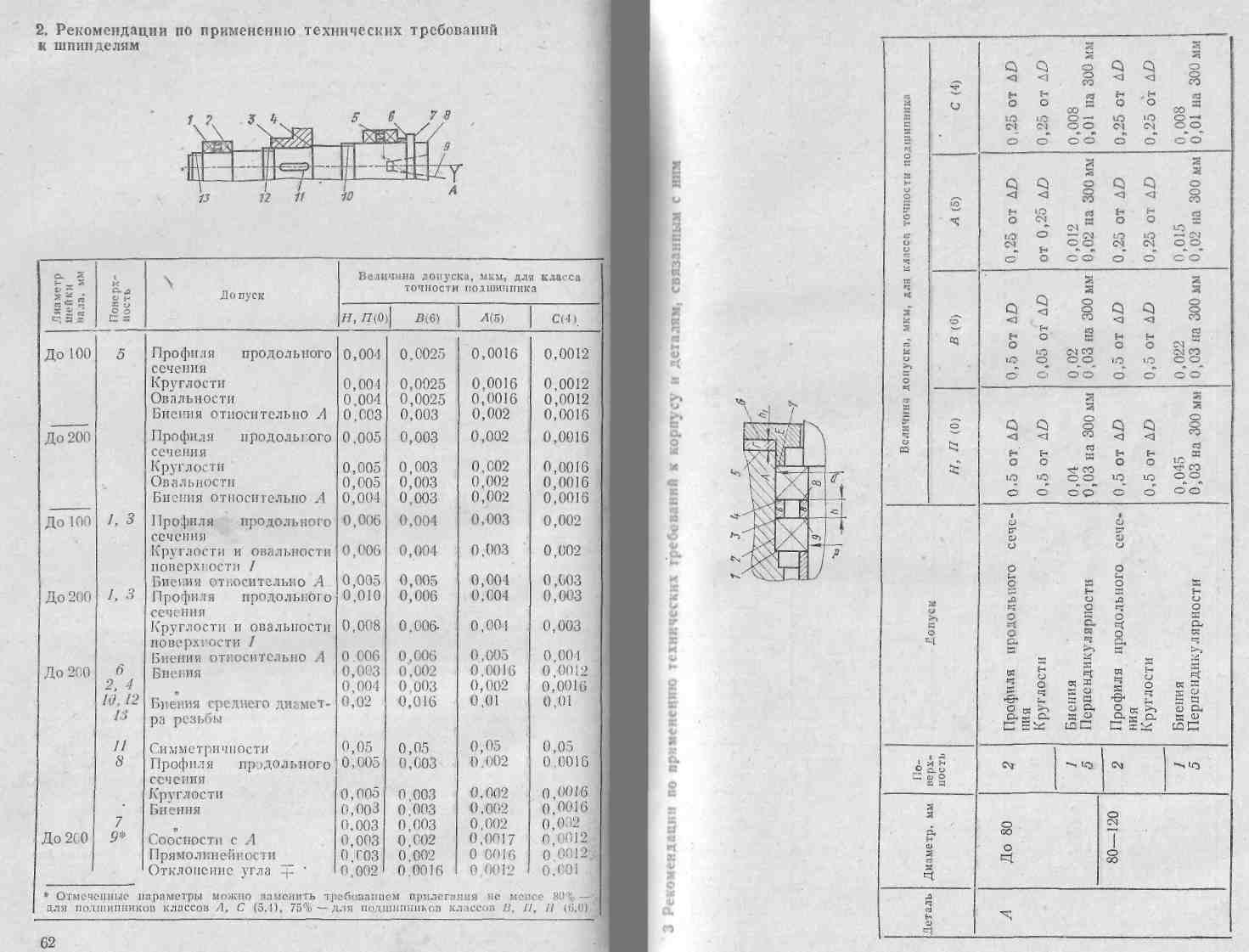

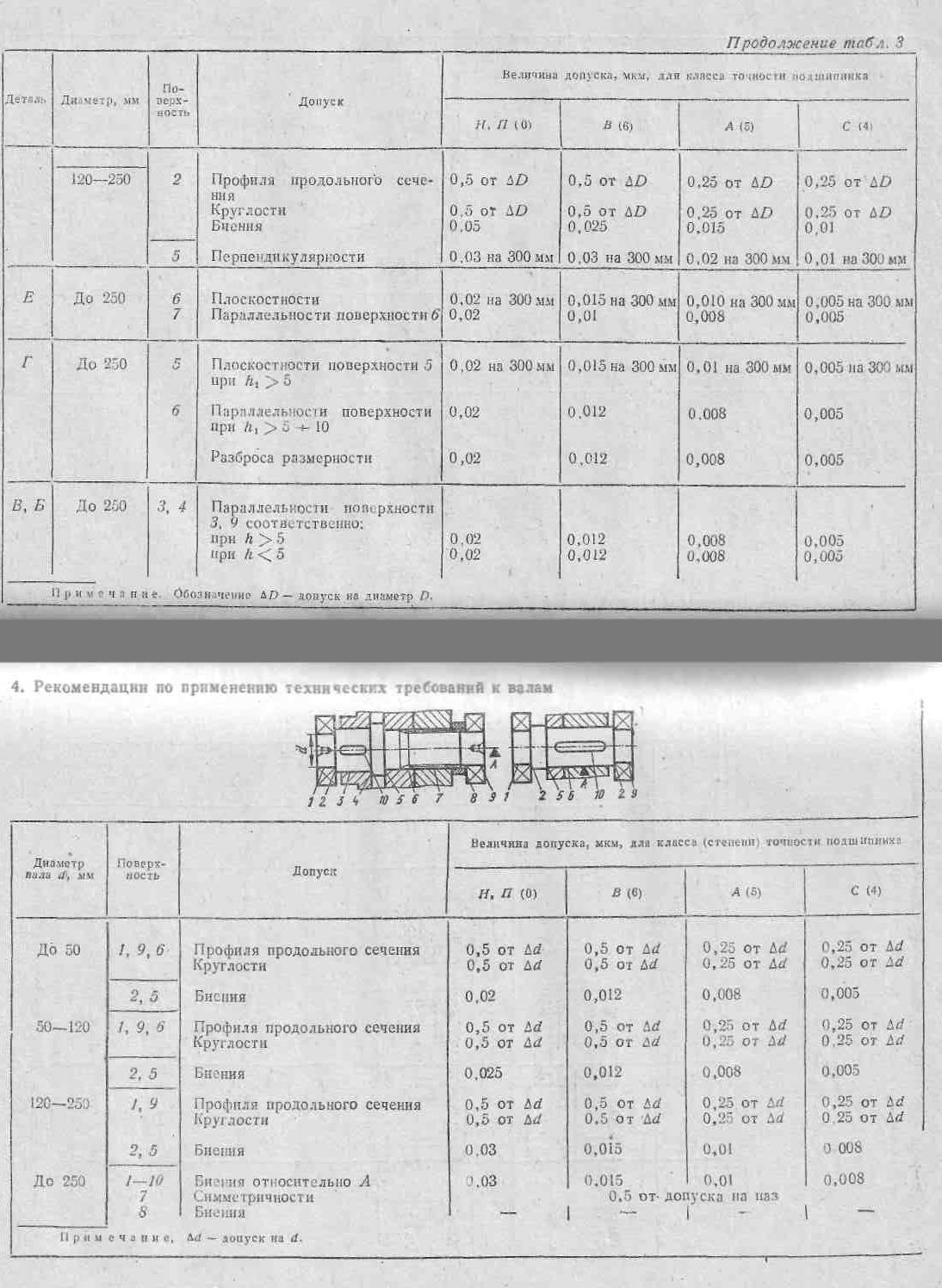

Додатки Додаток а. Рекомендовані значення допусків форми і розташування поверхонь деталі

Марка стали, наименование полуфабрикатов

σ_ᵝ

σ_τ

δ

ψ

α_{н, кДж/м}²

НВ

Назначение

МПа

%

не менее

Сталь углеродистая обыкновенного качества (ГОСТ 380-71^*)¹

Ст 3сп

373-481

245-206

26-23

-

-

-

Несущие елементы сварных и несварных конструкций и деталей, работающих при переменных нагрузках: обечайки, днища, корпусы сосудов и аппаратов, работающих под давлением. Малоответственные детали (валики, втулки, оси), не требующие термообработки, работающие при температуре от -40 до +400ºС Цистерны для перевозки спирта, детали оборудования для пивоваренной, хлебопекарной, масло-жировой, мясной и других отраслей промышленности, контактирующие с продуктами: пальцы цепи элеватора; детали весов, контактирующие с мукой; детали оборудования для рафинации хлопкового масла; ролики в агрегатах тонкого измельчения мяса; колосники для макаронных матриц и т. д.

392

196

23

44-50

539

101-156

Ст 3кп

363-461

235-196

27-24

-

-

-

Ст 5сп

490-628

328-255

20-17

-

-

-

Арматура, малонагруженные детали машин, например, по переработке свиных, бараньих и говяжьих кишок, прессов для каныги, шпигорезок, фаршемешалок; крепеж, детали узлов трения: тяги, оси, пальцы, рычаги, упоры, штыри и другие детали, работающие при температуре от 0 до 425ºС. Дежи для замеса теста

Сталь углеродистая качественная конструкционная (ГОСТ 1050-74^**)²

08кп

294

177

35

60

-

-

Сварные и другие неответственные ненагруженные детали, к которым предъявляются требования высокой пластичности: змеевики, патрубки, шайбы, прокладки, вилки, тяги, втулки, а также детали аппаратуры, подвергаемые эмалированию. Протвини для жарки мясных и рыбных полуфабрикатов, а также для выпечки хлебобулочных изделий

08кп

343

206

16

53

-

≤137

Детали с высокой твердостью поверхности и низкой прочностью сердцевины: втулки, ушки, оси, звенья цепей и т. п.

10

333

206

32

55

-

-

Сварные детали, не работающие на истирание: патрубки, прокладки, элементы сварных конструкций

392

245

25

55

-

HRC поверхности 56-62

Сердцевины ≥137

Малонагруженные детали, работающие на истирание

10 кп

314

186

33

55

-

-

Детали, к которым предъявляются требования высокой пластичности и работающие при температуре до 450 ºС:патрубки, шайбы, прокладки, трубные пучки теплообменных аппаратов, змеевики и т. п.

20

412

245

25

55

637

-

Неответственные ненагруженные детали: косынки, муфты, вкладыши подшипников, серьги, стропы, крюки, сварные детали

490

294

18

45

539

Сердцевины ≤156 HRC поверхности 54-62

Фрикционные диски, червяки, кулачковые валики, втулки, ролики, направляющие пальцы, упоры, фланцы, малоответственные шестерни, детали крепления и другие детали, к которым предъявляются требования высокой поверхностной твердости и износостойкости при невысокой прочности сердцевины. Детали котлетного автомата (дорожка и др.)

35

530

314

20

45

686

-

Мелкие детали, работающие при небольших напряжениях и температурах до 150ºС: валики, оси, тяги, упоры, шайбы, рычаги. втулки на шейки валов свекломоек, звездочки, крепежные детали, серьги, траверсы и т.п

40

568

333

19

45

588

-

.Оси, коленчатые и шестеренчатые валы, штоки, шестерни, фрикционные диски, детали арматуры, шпиндели, звездочки, шпонки, плунжеры, распределительные валики и другие детали, от которых требуется повышенная прочность. Болты для крепления волнорезов внутри цистерн для перевозки спирта

45

508

353

16

40

490

-

Детали, работающие при средних и повышенных напряжениях: валы, шлицевые валики, червячные валы, штоки, кронштейны, цилиндры шнеков макаронных прессов и т. п.

1177

932

6

22

-

HRC 40-50

Детали средних размеров и несложной конфигурации, к которым предъявляются требования повышенной прочности: храповики,стопоры,фиксаторы,диски молотковых дробилок, планки и рамки ножевые шпигорезок, пальцы и шнеки приемные волчков для мяса и т. п.

50

628

373

14

40

392

-

Валы сепараторов, штоки, плунжеры, шестерни, венцы. При закладке в воде сталь склонна к трещинам

Сталь конструкционная повышенной и высокой обрабатываемости резанием (ГОСТ -75)³

А12

412-559

-

22

36

-

≤160

Мелкие малонагруженные детали сложной формы, к которым предъявляются требования к качеству поверхности и точности размеров: оси, валики, зубчатые колеса, шестерни, пальцы и т. п.

510-785

-

7

-

-

162-217

411

294

-

36

-

HRC≥56

А30

510-657

147

25

-

-

≤185

Те же детали, что из стали марки А12, работающие при повышенных напряжениях и давлениях

539-823

-

6

-

-

174-223

Сталь низколегированная сортовая и фасонная (ГОСТ 19281-73)⁴

15ГФ

416-510

373-314

21

-

При-40ºС

294-392

-

Сварные и другие детали, используемые в изделиях, в основном без дополнительной термической обработки

10Г2С1Д

451-510

373-314

21

-

При-70ºС 294-245

-

530

392

19

-

При-70ºС 294

-

Сталь низколегированная толстолистовая и широкополосная универсальная (ГОСТ 19282-73)⁴

16ГС

451-490

324-275

21-18

-

При-70ºС 294-245

-

Сварные и другие детали, применяемые в изделиях, в основном без дополнительной термической обработки. Корпуса аппаратов и сосудов, днища, фланцы и другие детали, работающие при температуре от -40 до +475 ºС под давлением

510

392

18

-

При-70ºС 294

-

15ГФ

471-510

373-333

21

-

392-294

-

10Г2С1Д

См. выше сталь марки 10Г2С1Д по

ГОСТ 19281-73

530

392

19

-

При-70ºС 294

-

Сталь легированная конструкционная (ГОСТ 4543-71)⁵

20Х

785

637

11

40

588

-

Детали, к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины и работающие при больших скоростях и средних удельных давлениях: зубчатые колеса, пальцы, плунжеры, толкатели, кулачковые муфты, червячные валы, копиры, направляющие планки, рычаги и т. п. В закаленном состоянии детали могут работать при средних скоростях, высоких удельных давлениях и небольших ударных нагрузках. Рабочие органы шестеренных насосов для перекачивания мелассы и утфелей в сахарной промышленности, рабочие органы маслоотжимных шнековых прессов (звенья, кольца, конус, зеерные планки, шнековые витки) и т. п.

981

834

637

785

627

392

8

10

13

40

40

40

392

588

490

Сердцевины ≤250 HRC поверхности 54-62

588

353

18

45

588

174-217

40Х

Не определяются

≤217

Детали, работающие в условиях трения без значительной ударной нагрузки: валы, оси, зубчатые колеса, зубчатые рейки, кулачки и другие детали повышенной прочности в закаленно -отпущенном состоянии и после химико-термической обработки (цианирования), а также работающие в контакте с пищевыми средами: веретено сепаратора жирового, валы дробилок комбикормовых и т. д.

981

785

10

45

588

-

35ХМ

Не определяются

≤ 241

Детали, работающие в условиях больших нагрузок и скоростей при температуре до 450-500ºС: корпусы и крышки барабанов сепараторов, шестерни, фланцы, валы, втулки, штоки, крепеж и другие ответственные детали

40ХМФА

1030

932

13

50

883

≤269

Высоконагруженные и износостойкие детали (валы, оси, роторы, крепежные детали и др.) работающие при температуре до 450ºС

40ХН

981

785

11

45

686

-

Ответственные нагруженные детали, подвергающиеся вибрационными и динамическими нагрузками: затяжные кольца барабанов сепараторов, кулачковые муфты, шатуны, рычаги, цилиндры, оси, штоки, вал-шестерни и др.

40ХН2МА

1079

932

12

50

785

-

Тяжелонагруженные детали сложной конфигурации, работающие при динамических нагрузках, к которым предъявляются требования высокой прочности при достаточной пластичности и вязкости: коленчатые валы, шатуны, и т.д. Теплоустойчивость до 450ºС

981

834

12

55

981

-

30ХГСА

1079

834

10

45

490

-

Детали, работающие при температуре до 200ºС в условиях значительных нагружений: бичи для дробилок, тормозные ленты, толкатели, рычаги, ножи верхней и нижней гребенок, шипы в костедробильной машине, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали в условиях низких температур и износа и т. п.

1471

1275

7

40

-

HRC42-50

883

686

9

45

588

≥225

Сталь ресорно -пружинная углеродистая и легированная (ГОСТ 14959-79)⁶

65Г

1471

1225

5

10

-

HRC42-48

Детали, к которым предъявляются требования повышенной износостойкости, и детали, работающие без ударных нагрузок: пружины, например, для клапана шпигорезной машины, рессоры, упорные шайбы, фрикционные диски, шестерни, амортизаторы, зажимные цанги, корпуса подшипников, ребра колосников макаронных прессов и т. п.

883

686

8

30

-

HRC28-33

736

431

9

30

-

-

60С2А

1570

1373

6

20

-

-

Детали, работающие в условиях ударных и знакопеременных нагрузок. Максимально допустимая рабочая температура 250ºС. Тяжелонагруженные пружины, торсионные валы, пружинные кольца и шайбы, цанги, фрикционные диски, пружины сепараторов жировых для мясной промышленности и т.п.

50ХФА

1275

1079

10

45

-

-

Тяжелонагруженные ответственные пружины, к которым предъявляются требования высокой усталостной прочности, работающие при температуре до 300ºС (для сепараторов и т. п.), и другие детали. Для повышения циклической прочности рекомендуется применять азотирование пружин

60С2Н2А

1471

1324

8

30

-

269

См. сталь марки 50ХФА

Сталь подшипниковая (ГОСТ 801-78)⁷

ШХ15

Не определяются

HRC 58-62

Детали, к которым предъявляются требования высокой твердости, износостойкости и контактной прочности: втулки плунжеров, плунжеры, ролики, собачки храповых механизмов, копиры, кольца шарико- и роликоподшипников, решетки измельчителей мяса и т. п.

У7А

Не определяются

HRC63-60

Детали с повышенной твердостью при достаточной вязкости, подвергающиеся ударным нагрузкам: ножи, пилы, скребки овощеобрабатывающих, мясорезательных и других машин, кулачки, ролики, пальцы, свеклорезные ножи и валы свекломоек для свеклосахарной промышленности, ножи двухсторонние в волчках для мяса, ножи зубчатые и плоские в костедробильных машинах, рабочие органы (сетки, ножи) в агрегате для тонкого измельчения мяса, валы дробилок для комбикормов, зеерные планки маслоотжимных прессов и т. п.

HRC 43-35

У8А

То же

HRC 64-60

HRC 35-27

У12А

То же

207

Те же детали, . что и из стали марок У7А и У8А, но подвергающиеся резким ударным нагрузкам

HRC ≥62

Сталь инструментальная легированная (ГОСТ 1435-74^*)⁸

9ХС

Не определяются

HRC63-62

Разжимные пружинные втулки, зажимные цанги, инструмент для ручной работы (сверла, плашки, клейма), лопасти и другие детали пельменного автомата и т. п.

HRC 46-37

Х12М

То же

HRC62-64

Холодные, гибочные и формовочные штампы, закаточные ролики, матрицы и другие детали, требующие высокой механической прочности и вязкости

HRC57-59

9ХВГ

Не определяются

≤241

Инструмент и точные штампы

HRC≥62

ХВГ

То же

HRC 63-62

Протяжки, предназначенные для работы с малыми скоростями резания. Измерительный инструмент, для которого повышенное коробление при закалке недопустимо. Холодно-высадочные матрицы и пуансоны, технологическая оснастка

46-37

7ХЗ

То же

HRC 62-50

Пуансоны и матрицы для горячей высадки крепежа и других деталей на прессах и горизонтально-ковочных машинах и для выдавливания этих материалов на кривошипных прессах при мелкосерийном производстве

50-39

3Х2В8Ф

М

Возд

HRC 54-56

Прошивные пуансоны, выталкеватели, формирующие глубокие отверстия (h/d≥0,7). Пресс-формы для литья под давлением сплавов на медной основе и др.

HRC 40-45

Х12Ф1

То же

HRC 62-64

Для холодных штампов высокой устойчивости против истсрания, не подвергающихся сильным ударам и толчкам. Матрицы и пуансоны вырубных просечных штампов со сложной конфигурацией рабочих частей. Для деталей требующих большую вязкость

HRC 57-59

Стали высоколегированные и сплавы коррозионностойкие, жаростойкиеи жаропрочные (ГОСТ 5632-72)¹⁰

12Х18Н9 (Х18Н9)

Сорт по ГОСТ 5949-75*

490

196

45

55

-

-

Изделия и детали, работающие в контакте с агрессивными пищевыми продуктами и средами: сварные емкости, корыта тестомесителей шнековых макаронных прессов, трубопроводы, арматура, фильтры, и т.д. тонкостенные конструкции, свариваемые точечной сваркой

Лист по ГОСТ 5582-75*

539

-

35

-

-

-

12Х18Н10Т (Х18Н10Т) Сорт по ГОСТ 5949-75*

510

196

40

55

981

130-180

Сварные аппараты и сосуды, работающие в контакте с пищевыми продуктами и средами, разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей: теплообменная, емкостная, реакционная и другая аппаратура. Корпуса и другие детали, работающие под давлением при температуре от -196 до +600ºС, а при наличии агрессивных сред до +350 ºС. Детали машин и аппаратов для винонодельческой промышленности, кроме стационарных резервуаров с длительным (до нескольких лет) сроком хранения вина, сливкосозревательные танки, бачки взбивальных машин, решета в сушилках с виброкипящим слоем, матрицы макаронных прессов, штоки к шприцам для фарша сырокопченныхколбас и др.

Лист по ГОСТ 5582-75*

530

-

40

-

-

-

Лист по ГОСТ 7350-77

530

235

38

-

-

-

12Х18Н10Т (Х18Н10Т) Сорт по ГОСТ 5949-75*

539

196

40

55

-

-

Лист по ГОСТ 5582-75*

530

-

40

-

-

-

12Х13 (1Х13) Сорт по ГОСТ 5949-75*

-

-

-

-

-

-

Корозионностойкий конструкционный материал для деталей и изделий, в том числе сварных, совмещающих повышенную прочность, пластичность и ударную вязкость, а также сопротивляемость воздействию слабоагрессивных сред (атмосферные осадки, влажный пар, водные растворы солей, речная и водопроводная вода)-шнеки, валы, крепежные детали. Сталь используют как жаропрочный материал при температуре до 450-550 ºС и как жаростойкий –до 700 ºС (детали печей). Валы машин для переработки свиных, бараньих и говяжьих кишок и т. п.

588

412

20

60

883

-

Лист по ГОСТ 5582-75*

392

-

21

-

-

121-187

20Х13 (2Х13) Сорт по ГОСТ 5949-75^*

647

441

16

55

785

-

Детали, подвергающиеся воздействию слабоагресссивных сред (атмосферные условия, кроме морских, водные растворы солей органических кислот при комнатной температуре, растворы азотной кислоты слабой и средней концентрации и т.д.). Сталь используют для деталей, обладающих достаточно высокой прочностью и одновременно достаточным запасом пластичности и ударной вязкости (мешалки, арматура, клапаны, малонагруженные валы, крепежные детали, матрицы макаронных прессов и т. д.). Жаропрочность до 450-500 ºС, жаростойкость до 700 ºС. Наибольшая коррозионная стойкость достигается после закалки с отпуском и полировки

^{Лист по ГОСТ 5582-75*}

⁴⁹⁰

^-

²⁰

^-

^-

^-

^{Лист по ГОСТ 7350-77}

⁵¹⁰

³⁷³

²⁰

^-

^-

^-

30Х13 (3Х13) Сорт по ГОСТ 5949-75*

Не определяются

HRC≥48

Стали применяют в качестве коррозионостойких материалов с высокой твердостью для режущего, мерительного инструмента (ножи куттеров, овоще- и хлеборезок, призмы для прессов, пружины, подшипники) и для других изделий. Работающих на износ в слабоагрессивных средах. Сталь 40Х13 используют как жаропрочный и жаростойкий материал для работы до 400-500 ºС для крепежа валов, упругих элементов, испытывающих воздействие сред слабой агрессивности. Детали пельменного автомата: ротор, корпус насоса, перегородка и т. п.

932

785

10

35

245

285-321

834

687-785

12

40

274

269-302

785

539

12

45

539

241-277

Лист по ГОСТ 5582-75^*

490

-

15

-

-

-

40Х13 (4Х13) Сорт по ГОСТ 5949-75

Не определяются

HRC≥50

Лист по ГОСТ 5582-75*

549

-

15

-

-

95Х18 (9Х18)

HRC 60-62

Коррозионостойкие детали: подшипники, втулки, ножи, кольца торцевых уплотнений и другие детали, подвергающиеся сильному износу и действию умеренно агрессивных сред. Дисковые ножи рыбоперерабатывающих машин и т. п.

2000

1900

2

10

196

HRC 55-60

14Х17Н2 (1Х17Н2)

Лист по ГОСТ 5582-75*

1079

-

10

-

-

-

Изделия и детали высокой прочности, контактирующие с пищевыми средами: диски, валы, втулки и другие детали, работающие в воздушной среде при температуре до 800 ºС. Детали (пруток) к агрегату для розлива молочных продуктов, детали бланширователей и др.

Сорт по ГОСТ 5949-75*

1079

834

10

30

490

HRC 36-43

20Х17Н2 (2Н17Н2)

1570

1225

14

50

588

HRC≥45

Рекомендуется как высокопрочная сталь для тяжелонагруженных деталей, работающих на истирание и на удар в слабоагрессивных средах (шнековые валы, ножи, кольца торцевых уплотнений, мешалки и валы перемешивающих устройств, детали гомогенизаторов)

12Х17 (Х17 сорт по ГОСТ 5949-75)^*

392

245

20

50

-

-

Для деталей и изделий, работающих в основном в окислительных средах пищевых производств (котлы для варки пищевых продуктов, шнеки шпигорезок, емкости для хранения и транспортирования пищевых продуктов). Детали, эксплуатируемые в атмосферных условиях, кроме морской атмосферы, в которой возможна точечная коррозия. Коробка сушилок с виброкипящим слоем. Сталь коррозионостойкая и жаропрочная до 850ºС. Сталь 08Х17Т рекомендуется в качестве заменителя стали марки 12Х18Н10Т для конструкций, не подвергающихся действию ударных нагрузок и при температуре меньше -20ºС

Лист по ГОСТ 5582-75*

490

-

18

-

-

-

Лист по ГОСТ7350-77

441

-

18

-

-

-

08Х17Т (ОХ17Т) сорт по ГОСТ 5949-75^*

По согласованию

-

Лист по ГОСТ 5582-75^*

490

-

18

-

-

-

08Х18Г8Н2Т (0Х18Г8Н2Т) Лист по ГОСТ 7350-77

588

343

20

50

600

170-230

Для изготовления сварной аппаратуры, в том числе емкостей, трубопроводов, реакторов, работающих в основном в окислительных агрессивных средах. Температура эксплуатации сварного оборудования от -50 до +300ºС. Сталь используют в качестве заменителя коррозионностойких сталей 12Х18Н9Т и 12Х18Н10Т. детали сушилок А1-ДСС

15Х25Т (Х25Т) Сорт по ГОСТ 5949-75*

441

294

20

45

-

-

Изделия, детали сварных конструкций, не подвергающиеся действию ударных нагрузок и работающие при температуре не ниже -20ºС (как заменитель стали марки 12Х18Н10Т): трубы теплообменной аппаратуры, арматура, емкости и т. п. Сталь в основном используют как жаростойкий материал для работ до 1000ºС

Лист по ГОСТ5582-75

530

-

17

-

-

-

Лист по ГОСТ7350-77

422

-

12

-

196

-

20Х13Н4Г9 (2Х13Н4Г9) Сорт по ГОСТ 5949-75^*

650

250

35

55

-

-

Конструкционный материал, обладающий коррозионной стойкостью в атмосферных условиях, а также стойкостью против окисления в атмосфере воздуха до 800ºС. Высоконагруженные и легкие конструкции. Рекомендуется как заменитель стали марки 12Х18Н9. Детали насосов и машин, контактирующих с вином и суслом не более 24 ч

Лист по ГОСТ5582-75*

650

350

40

-

-

-

08Х22Н6Т (0Х22Н5Т) Сорт по ГОСТ 5949-75^*

600

350

20

45

-

-

Изделия и детали повышенной прочности и стойкие в окислительных средах пищевых производств. Сталь стойка против атмосферной коррозии в промышленной, морской и тропической атмосфере. Сталь является полноценным заменителем сталей типа 08Х18Н10Т и 12Х18Н9Т. Сталь используют для изготовления сварной аппаратуры, том числе емкостей, испарителей, теплообменников, трубопроводов, арматуры в пищевой промышленности. Температура эксплуатации сварного оборудования от-70 до +300ºС, давление не ограниченно.

Скребковые и винтовые конвейеры для транспортировки рыбы, детали (лист и сорт) резервуаров кисломолочных продуктов и др.

Лист по ГОСТ 5582-75^*

650

-

20

-

-

-

Лист по ГОСТ 7350-77

600

350

18

-

600

180-230

12Х21Н5Т (1Х21Н5Т) Сорт по ГОСТ 5949-75^*

588

343

20

40

-

-

Рекомендуется как заменитель никелесодержащих сталей марок 12Х18Н10Ти др. при работе до 300ºС. Сварные детали могут применятся только в средах, не вызывающих МКК. Для оборудования винодельческой промышленности (кроме стационарных резервуаров). Камеры и циклоны сушилок распылительных

Лист по ГОСТ 5582-75^*

637

-

18

-

-

-

Лист по ГОСТ 7350-77

687

329

20

50

490

180-230

08Х21Н6М2Т (0Х21Н6М2Т) Сорт по ГОСТ 5949-75^*

600

350

25

45

-

-

Сталь повышенной прочности рекомендуется для работы в окислительно-востановительных средах пищевых производств. Сварная аппаратура: емкости, теплообменники, трубопроводы, ловушки, арматура для температуры эксплуатации от -40 до +300ºС. Успешно используется для изготовления оборудования производства различных кислот (азотной, серной, лимонной)

Лист по ГОСТ 7350-77

600

350

20

50

785

170-230

15Х28 (Х28) Сорт по ГОСТ 5949-75^*

441

294

20

45

-

-

Применение сварных конструкций в связи с хладноломкостью сварных соединений в основном ограничивается температурой выше 150-200ºС. Сталь используют в качестве жаростойкого материала для работы при температуре до 1100ºС. Может быть использована как коррозионностойкий материал до 300-350ºС преимущественно в пищевых средах окислительного характера

Лист по ГОСТ 5582-75^*

539

-

17

-

-

-

10Х14Г14Н4Т (Х14Г14Н3Т) Сорт по ГОСТ 5949-75^*

638

245

35

50

-

-

Сварное оборудование, работающее в средах пищевых производств слабой агрессвности (до-196ºС), а так же жаростойкий и жаропрочный конструкционный материал, работающий до 700ºС. Детали и оборудование для мясо-молочной промышленности, спирто-водочного производства и т.п. Рекомендуется как заменитель сталей 12Х18Н9Т, 12Х18Н10Т

Лист по ГОСТ 5582-75^*

687

294

35

-

-

-

10Х14АГ15 (Х14АГ15) Лист по ГОСТ 5582-75^*

736

294

45

50

981

-

Сталь используют для конструирования оборудования для мясо-молочной, винодельческой и других отраслей пищевой промышленности, не рекомендуется контакт с морской атмосферой. Сталь рекомендуется в качестве заменителя коррозионностойких сталей типа 12Х18Н9, 12Х18Н10, 12Х18Н9Т и12Х18Н10Т преимущественно в виде тонкого листа в сварных соединениях, а также для несварных изделий в больших сечениях

12Х17Г9АН4 (Х17Г9АН4) Сорт по ГОСТ 5949-75*

687

343

40

55

-

-

Изделия, сварные конструкции и детали, работающие длительно в атмосферных условиях, в том числе при повышенных до 400ºС температурах, в производстве кисломолочных продуктов, в сыродельной, хлебопекарной и других отраслях пищевой промышленности. В сварных конструкциях, не подвергающихся термообработке, сталь применяют преимущественно в тонких сечениях. Когда возможна термообработка, допустима сварка больших толщин

07Х16Н6 (Х16Н6)

1100

900

12

55

686

HRC 40-44

Высокопрочный коррозионностойкий материал для изготовления конструкций, в том числе сварных, подвергающихся воздействию пищевых и других сред относительно малой агрессивности. Для изготовления нагруженных деталей, работающих длительное время при температурах до 350ºС и короткое время до 500ºС в контакте с топливом или в атмосферных условиях. Детали сепараторов, распылительных сушилок, ультрацентрифуг

09Х15Н8Ю (Х15Н9Ю) Лист по ГОСТ 5582-75^*

1150

900

10

45

392

HRC 40-44

Применяют как высокопрочный, коррозионностойкий конструкционный материал для работы в средах малой агрессивности и в атмосферных условиях. Наиболее высокой коррозионной стойкостью обладают детали после полирования и пассивирования

10Х14Г14Н3 (Х14Г14Н3) 15Х17АГ14 (Х17АГ14)

883

765

314

510

70

52

-

-

3334

3432

-

-

Детали оборудования, работающие в мясо -молочной, спиртовой и других отраслях пищевой промышленности. Рекомендуются как заменители стали 12Х18Н9 для прочных и легких конструкций, соединенных точечной сваркой, хорошо сопротивляются атмосферной коррозии

Отливки из конструкционной нелегированной и легированной стали (ГОСТ 997-75^*)¹¹

20Л

412

216

22

35

490

116-144

Детали сварно-литых конструкций с большим объемом сварки и другие неответственные детали, работающие под действием средних статических и динамических нагрузок: станины, корпуса, стойки, ролики, кронштейны, арматура и другие детали, работающие при температуре от -40 до +450ºС под давлением

35Л

490

275

15

25

343

137-166

Зубчатые колеса, тяги, вилки, рычаги, пазовые кулачки, планшайбы, кронштейны и другие детали, работающие под действием средних статистических и динамических нагрузок

40Л

520

294

14

25

294

146-173

Ответственные детали с повышенной прочностью и высоким сопротивлением износу: станины, муфты, тормозные диски, шестерни, вилки, звездочки и др.

45Л

540

314

12

20

294

153-229

Детали, работающие под воздействием ударных и вибрационных нагрузок: зубчатые колеса и венцы, рычаги, звездочки, храповики, клинья, направляющие водила, кулачки, тормозные диски

736

392

10

20

245

220-260

20ГЛ

638

441

10

20

490

-

Фланцы, ролики, шкивы, детали, к которым предъявляются требования повышенного сопротивления износу

30ГСЛ

589

343

14

25

294

≤197

Зубчатые колеса, шкивы, ролики, обоймы, зубчатые венцы, рычаги, фланцы, шкивы, секторы и т. п.

638

392

14

30

490

≥197

40ХЛ

638

490

12

25

392

-

Фасонные отливки небольших размеров сложной конфигурации, изготовляемые по выплавляемым моделям, отливки простой конфигурации, отливаемые в земляные формы: детали, к которым предъявляются требования повышенной твердости

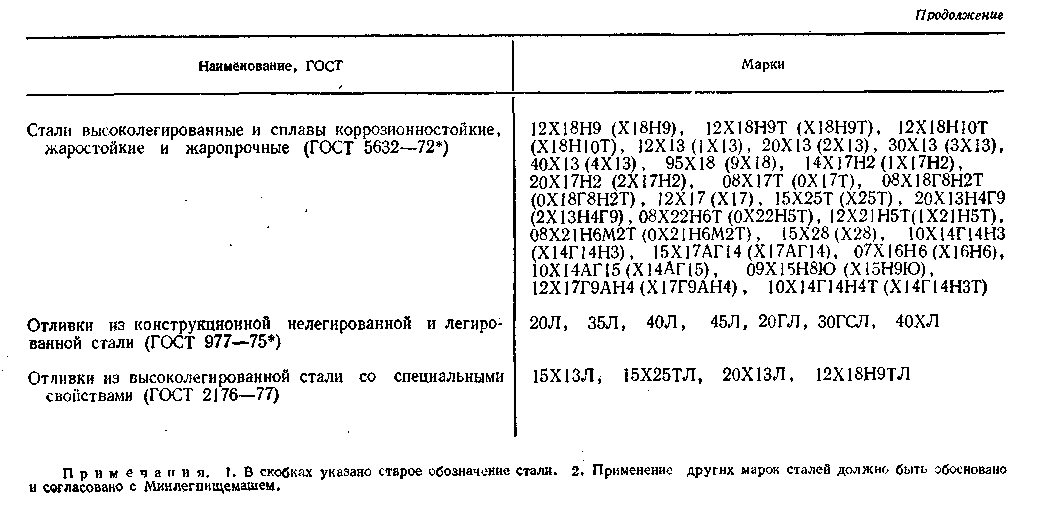

Отливки из высоколегированной стали со специальными свойствами (ГОСТ 2176-77)¹¹

15Х13Л

540

392

16

45

490

-

Коррозионностойкие детали с повышенной пластичностью, подвергающиеся ударным нагрузкам: мешалки, арматура, клапаны, приемники дозаторов. Изделия, подвергающиеся действию относительно слабих агрессивных сред (атмосферне осадки, влажный пар, водне растворы солей органических кислот при комнатной температуре). Для повышения коррозионной стойкости рекомендуется термическая обработка и полировка

15Х25ТЛ

441

275

-

-

-

-

Ненагруженные коррозионностойкие детали, работающие в контакте с различными пищевыми средами при температуре до 1000ºС

20Х13Л

589

441

16

40

589

-

Детали, подвергающиеся ударным нагрузкам: клапаны гидропрессов, турбинные лопатки и др., а также изделия, подвергающиеся действию слабых агрессивных сред (атмосферные осадки, влажный пар, водные растворы солей органических кислот при комнатной температуре). Наивысшая коррозионная стойкость достигается термической обработкой и полировкой

12Х18Н9ТЛ

441

196

25

32

589

-

Коррозионностойкие детали, работающие в контакте с агрессивными пищевыми средами при температуре до 600ºС. Детали печной арматуры (жаростойкость до 750ºС, жаропрочность до 600ºС)

Матеріали, ГОСТ, марка

Твердість

Межа міцності , МПа

Межа текучості

, МПа

Призначення

Мідь ГОСТ 859-78

М1

216

73

Струмопровідник деталі (клеми, провід і т.п.), перегонні апарати для

коньячного спирту, коньячного виноматеріалу і т.д.

М3

НВ 45

НВ 130

235

392

58

333

Вироби та деталі з підвищеною пластичністю і корозійною стійкістю, чаші варочної апаратури, випарювачі, перегонні труби, маслопроводи, прокладки до жирового сепаратора і т.п.

Сплави (латуні) ГОСТ 15527-70

Л 63

НВ 56

НВ 140

353

666

107

470

Теплообмінне та холодильне обладнання, пружини, прокладки та ін. Засувні клапани до цистерн для спирту, матраци макаронних пресів, сита для фільтрування дифузійного соку і т.п.

Сплави (бронзи)

Олов'янисті ГОСТ 613-79

броЗЦ12С5

НВ 60

НВ 60

206

176

-

-

Деталі парової та водяної арматури, працюючої при тиску до 2,45 МПа; арматура молокопроводів (лужіння, хромування); молочна сиворотка на хлібозаводах; деталі вузлів тертя; втулки, підшипники і т.п.

Безолов'яниста

ГОСТ 18175-78

БрАЖ 9-4

НВ 130

924-490

98-196

Замінник дефіцитних олов'янистих бронз. Паропровідна арматура: шнеки, мішалки, зубчасті колеса в харчових середовищах до температури 250ºС. Антифрикційні деталі: втулки, вкладиші фарше і тістомішалок і т.п.

Безолов'яниста

ливарна

ГОСТ 493-79

БрА10Ж4И4Л

НВ 170

587

-

Відповідальні високо –навантажені деталі, працюючі при знакозмінних навантаженнях, підвищених температурах (500ºС) в харчових середовищах: напрямні, втулки, сідла клапанів, шестерні і т.п.

Чавун

Чавун сірий ГОСТ 1412-79 СЧ15

НВ 163-229

147

-

Маловідповідальні деталі з товщиною стінок 8-15 мм і невідповідність з товщиною

стінок більше 15 мм: станини, корпуси клапанів та ін. деталі. Вкладиші підшипників та змінні втулки на шийки валів бурякомийок, деталі пельменних і котлетних автоматів

СЧ-20

НВ 170-241

196

-

Відповідальні деталі з товщиною стінок 10-30 мм: черв'яки, циліндри, шестерні, поршні, вінці черв'ячних коліс. Шнек і циліндр волчка? Для м'яса і т.п.

Антифрикційний ГОСТ 1586-79

АВЧ-1

НВ 210-260

-

-

Антифрикційні деталі, працюючі з великою кількістю змащення в вузлах тертя з підвищеними окружними швидкостями в парі з заклеєними або нормалізованим валом.

Матеріали, ГОСТ, марка

Межа міцності , МПа

Призначення

Капрон

ОСТ 6-06-14-71

Капроніт

80-90

Сита ситовієчних і просіюючих машин (мука, манна крупа і т.п.), шестерні, втулки, кольца і т.п. шнеки, направляючі і т.п.

Вініпласт

ГОСТ 9639-71

ВІ (листовий)

56

Деталі машин, контактуючі з суслом і ординарними винами (ємності, направляючі і т.п.)

Поліпропілен

ТУ 6-05-1105-78

ОЧП

35

Форми для розтойних шаф хлібозаводів, кришки форм для пресування сирної маси, деталі машин і апаратів, контактуючі з харчовими середовищами (молоком, коньяком та ін.). для виготовлення тари під харчові продукти.

Полистирол

удароміцний

ОСТ 05-406-80

УПМ-0503

40

Деталі контактуючі з м'ясним фаршем, і т.п. для приготування стаканчиків, баночок, призначених для упаковки рибопродуктів, молочних продуктів (сметани, сиру, і т.п.) лотки для заморожування пельменів і т.д.

Поліетилен високого тиску і низькою міцністю

ГОСТ 16337-77,

10803-020 та

15803-020

32

Ємності (температура від -15 до +60ºС), плівочні вироби (від -15 до +80 ºС) для контакту з харчовими продуктами (хліб, кондитерські вироби, риба, молочнокислі продукти, овочі, фрукти, м'ясо і т.д.). пробки для закривання вин та рослинного масла.

Поліетилен низького тиску та високої щільності

ГОСТ 16338-77,

20508-007

12,5

Деталі машин, насосів, апаратів, резервуари, футеровка резервуарів та бункерів, трубопроводи і т.п.

Тара відкритого типу: лотки, ящики для упаковки і зберігання хлібобулочних виробів, фруктів та овочів, риби та рибної продукції (свіжої, мороженої, копченої).

Фторопласт

ГОСТ 10007-80Е

Ч

25

Прокладки, деталі машин і апаратів виноробної, пиво безалкогольної та молочної промисловості; деталі, контактуючі з хлібом, тістом (в тісто дільниках, закаточних машин і т.д.), дріжджовими та крохмальними суспензіями.

Підшипники, втулки трубки, електроізоляційні деталі.

Резина

ГОСТ 17133-71

ІР-106

-

Деталі обладнання виноробної, безалкогольної та консервної промисловості (прокладки в кроне-пробках для закриття безалкогольних напоїв) і т.п.

ІрМ-36А

52-498

-

-

Деталі обладнання та шланги в безалкогольній, виноробній, консервній та молочній промисловості.
