1.4. Определение содержания нерастворимого остатка (но)

Определение содержания нерастворимого остатка в гипсовом камне.

А. При определении НО в гипсе навеску в 0,5 г материала, взвешенную с точностью до 0,0002 г, помещают в стакан вместимостью 100 мл, приливают при помешивании 40 мл 2 Н раствора соляной кислоты и добавляют дистиллированной воды до 75 мл. Затем раствор нагревают до кипения, кипятят 3-4 мин и фильтруют через двойной неплотный фильтр 7 см, осадок промывают на фильтре горячей водой до исчезновения реакции на ион хлора. Осадок на фильтре переносят в прокаленный до постоянной массы фарфоровый или платиновый тигель, постоянно озоляют в муфеле или в пламени горелки, после чего прокаливают в течение 20 мин. По окончании прокаливания тигель охлаждают в эксикаторе и взвешивают.

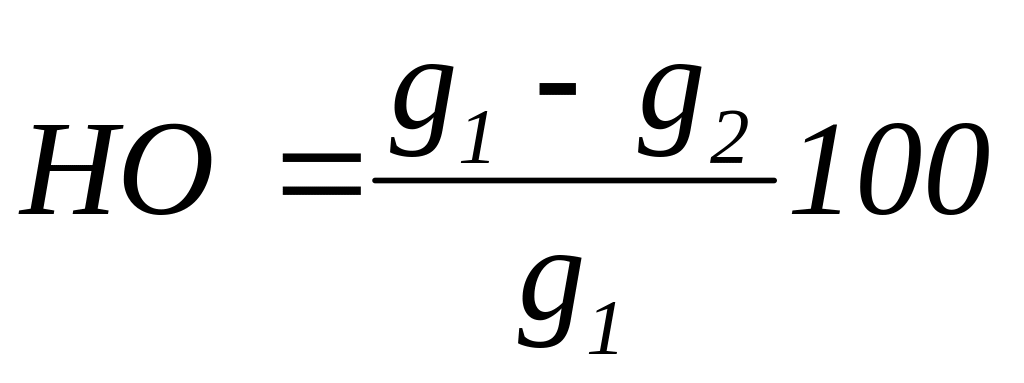

Содержание НО вычисляют с точностью до 0,01 % по формуле:

(1.5.)

где: g₁ – навеска гипса, г;

g₂ – навеска гипса после прокаливания, г.

Б. При определении НО в гипсовом вяжущем навеску в 1 г вяжущего, взвешенную на аналитических весах, переносят в стакан вместимостью 200 мл, заливают 100 мл разбавленной соляной кислоты, нагревают до кипения при постоянном помешивании и кипятят в течение 5 минут, после чего жидкость фильтруют через неплотный беззольный фильтр. Осадок промывают горячей водой до исчезновения реакции на ион хлора (проба раствором азотнокислого серебра, подкисленного азотной кислотой). Осадок на фильтре переносят в прокаленный фарфоровый тигель и помещают в муфельную печь, где озоляют и прокаливают до постоянной массы при 900-1000^оС.

Содержание НО вычисляют по формуле:

(1.6.)

где: g₃ – навеска гипсового вяжущего, г;

g₄ – навеска после прокаливания, г.

1.5. Определение растворимого ангидрита в строительном гипсе

Сухую навеску гипса 1-2 г выдерживают 24-30 ч над концентрированным раствором поваренной соли, затем навеску высушивают и взвешивают. Содержание растворимого ангидрита вычисляют по формуле:

(1.7.)

где: М₁ – первоначальная масса навески, г;

М₂ – масса навески после выдержки над концентрированным раствором поваренной соли, г;

1,51 – пересчетный коэффициент.

2. Физико-механические свойства гипса

2.1. Определение тонкости помола

Отвешивают 50 г гипса (с точностью до 0,1 г), предварительно высушенного в сушильном шкафу в течение 1 ч при температуре 50-55^оС и высыпают его на сито. Закрыв сито крышкой, производят просеивание гипса сквозь сито с сеткой № 02. Просеивание гипса считают законченным, если в течение 1 мин сквозь сито проходит не более 0,05 г гипса. Контрольное просеивание гипса производят на бумагу при снятом с сита донышке. Тонкость помола гипса (%) вычисляют как удвоенный вес (г) остатка гипса на сите с точностью до 0,1 %.

2.2. Определение нормальной густоты гипсового теста

Определение нормальной густоты гипсового теста производится с помощью вискозиметра Суттарда. Нормальная густота гипсового теста – это условно принятая величина, выражаемая количеством воды в процентах от массы гипса, когда расплыв лепешки на приборе Суттарда равен 180+5 мм. Перед испытанием внутреннюю полость цилиндра, поверхность стекла и чашу затворения протирают влажной тканью. Стекло устанавливают строго горизонтально, а цилиндр – в центре концентрических окружностей. Взвешивают 30 г гипсового вяжущего с точностью до 1 г. В чашу для затворения наливают воду в количестве 50-70 % от массы гипса, необходимую для получения теста нормальной густоты. Гипс всыпают в воду, одновременно включают секундомер и интенсивно перемешивают тесто для получения однородной массы в течение 30 сек. Полученное тесто быстро выливают в цилиндр, срезают излишек с поверхности и резко поднимают цилиндр вверх. Продолжительность опыта 45 сек. Замеряют диаметр расплыва лепешки сразу после поднятия цилиндра.

Нормальной густотой обладает тесто, образующее лепешку диаметром 180+5 мм.
