3.4. Производство штукатурных работ в зимних условиях.

Штукатурные работы внутри помещения выполняют при температуре воздуха не ниже 10’С. Температура применяемого раствора должна быть в момент его нанесения не ниже 8’C. Для этого растворопроводы, располагаемые на открытом воздухе или неотапливаемых помещениях, должны быть утеплены. Оштукатуривание стен, сложенных из камня или кирпича способом замораживания, допускается только после оттаивания кладки со стороны штукатурного намета на глубину не менее половины толщины стены. Не допускается в таких случаях применять для оттаивания стен горячую воду, разрушающую кладку. Внутренние поверхности, подверженные быстрому охлаждению (оконные откосы, ниши и др.), зимой оштукатуривают с электрообогревом. Влажность кирпичных конструкций к моменту их оштукатуривания не должна превышать 8%. Штукатурные работы следует вести в тех помещениях, где действуют системы центрального отопления и вентиляции. Если отопление не действует, обогрев и сушку осуществляют различными воздухонагревателями – элетрическими калориферами, тепловентиляционными установками и др. Воздухонагревтели обычно устанавливают для обогрева отдельных квартир или всей секции. Для локальных прогревов и сушки (карнизы, углы, примыкания и др.) применяют инфракрасные нагреватели. В этои случае с интенсивно нагреваемой поверхности быстро удаляется влага.

Оштукатуривание наружных поверхностей зданий допускается обычными растворами при температуре не ниже 5’С. При более низкой температуре наружную штукатурку следует выполнять растворами с противоморозными добавками. При выборе противоморозных добавок следует учитывать, что введение их не должно вызывать значительного снижения прочности штукатурки и образования высолов на ее поверхности. Этому требованию больше всего удовлетворяют поташ и нитрит натрия. Количество необходимой добавки определяют в лаборатории в зависимости от температуры наружного воздуха и особенностей применяемого в каждом отдельном случае вяжущего материала. Оштукатуривание поверхностей растворами с хим добавками производят вручную или механизированным способом. Все слои штукатурки, выполняемой на морозе, наносят в течении одной смены. Каждый последующий слой наносят после затвердения предыдущего слоя. При затирке поверхностей смачивают водой, содержащей те же химические добавки, которые были использованы при приготовлении штукатурного раствора. Места стыкования штукатурки обрабатывают цементным молоком, затворенным на подогретой воде с хим добавкой. Температура цементного молока должна быть 25…30’C.

При отрицательных температурах также применяют растворы с молотой известью-кипелкой. Это увеличивает прочность растворов, ускоряет схватывание и твердение благодаря гидратации извести, протекающей в штукатурном слое, и понижает влажность в раннем возрасте.

3.5. Виды малярной отделки и молярных составов.

Нормативными документами на производство отделочных работ установлены три вида малярной отделки: простая, улучшенная и высококачественная.

--простую отделку применяют для окраски поверхностей подсобных, складских и других второстепенных помещений и временных строений; улучшенную - для окраски жилых, служебных, учебных и бытовых помещений промышленных и коммунальных предприятий; высококачественную – для окраски клубов, театров, вокзалов, административных и других капитальных зданий и сооружений.

По месту производства работ: Внутреннюю и наружную.

По характеру фактуры и внешнему виду: гладкая, шероховатая.

В зависимости от интенсивности блеска: глянцевая или матовая.

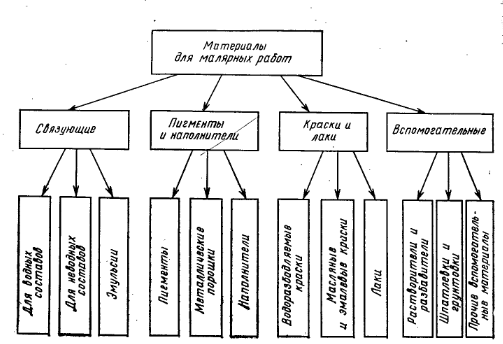

Окрасочный состав- это смесь красителей, связующих и других вспомогательных материалов, которая при высыхании образует на окрашиваемой поверхности пленку определенного цвета. Вспомогательными составами являются грунтовки, подмазки и шпатлевки.

Грунтовки- это малярный состав, содержащий пигмент и связующее. Их наносят для выравнивания пористости отделываемых поверхностей и равномерного впитывания ими окрасочного состава. Шпатлевки и подмазочные пасты готовят на тех же связующих, что и окрасочные составы, но с большим количеством наполнителя, отчего они имеют пастообразную консистенцию. Шпатлевки предназначены для выравнивания окрашиваемой поверхности, а подмазочные пасты – для заделки отдельных небольших повреждений, неровностей и трещин.
