Виды грузозахватных приспособлений, принцип их действия.
Строповка строительных конструкций. Для подъема строительных и технологических конструкций используют грузозахватные устройства в виде гибких стальных канатов, различного рода траверс, механических и вакуумных захватов.
Строповка:
А) Стропы (облегченные, универсальные, двух-, трех-, четырех-, шестиветвевые)
Б) Траверсы (балочные, треугольные фермы, шпренгельные фермы)
В) Захваты (фрикционный, клещевые, рамные, пальцевые, вакуумные присоски, электромагнитные)
К конструкциям грузозахватных устройств предъявляются два основных требования:
- возможность простой и удобной строповки и расстроповки;
- надежность зацепления или захвата, исключающих возможность обрыва груза.
Стропы гибкие выполняют из стальных канатов. Их применяют для подъема легких колонн, балок, плит стеновых панелей и перекрытий, контейнеров, бадей и т. д.
Универсальные стропы—это замкнутые петли длиной 8...15 м, изготовленные из каната диаметром 19,5...30 мм. Универсальными стропами захватывают конструкции путем их обвязки.
Облегченные стропы изготовляют из каната диаметром 12...20 мм с закрепленными по концам петлями на коушах, крюками или карабинами. Карабины исключают соскальзывание петли стропа с крюка крана.
Для подъема за две петли применяют двухветвевые стропы, для подъема плит крупноразмерных конструкций — четырех- и шести-ветвевые стропы.
Траверсы бывают двух основных типов — балочные и решетчатые.
Балочные траверсы выполняют в виде металлических балок из двух швеллеров, обращенных полками друг к другу, соединенных накладами и имеющих по концам блоки с перекинутыми через них стропами. Такая система подвески стропов обеспечивает равномерное их натяжение и равномерную передачу нагрузки на все четыре точки захвата.
Решетчатые траверсы представляют собой металлические треугольные сварные фермы. Траверсами поднимают длинномерные конструкции.
Захваты предназначены для беспетельного подъема конструкций. По характеру удерживания конструкции различают захваты:
механические, в которых конструкция удерживается на весу за счет подхвата за выступающие части, зажима или фрикционного зацепления;
электромагнитные, используемые для подъема металлических листовых конструкций;
вакуумные, в которых конструкция удерживается за счет разрежения, создаваемого в вакуум-камере или вакуум-присосках.
Вакуумными захватами поднимают тонкостенные конструкции.

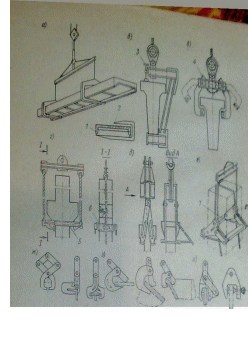

а,б
– подхват снизу консольными захватами,
в-д – захват за выступающие части
клещевым, рамным и жестким захватами,
е – защемление фрикционным захватом,
ж – захват клещевыми захватами, з –
захват зажимами, и – захват струбциной.
Захват легких колонн производят «в обхват» с помощью обычного универсального стропа или фрикционных захватов. Тяжелые колонны захватывают траверсами с двойным стропом, зацепленным за монтажные петли.
Для подъема балок длиной 12 м применяют двухветвевые стропы. Балки покрытий и фермы пролетом более 12 м поднимают траверсами. длина которых зависит от длины поднимаемой конструкции.
Фермы в зависимости от пролета стропят за две, три или четыре точки. Плиты перекрытий обычно стропят за петли четырехветвевым стропом. Крупноразмерные плиты 3X12 м поднимают с помощью пространственной траверсы с четырьмя точками подвеса. Тяжелые тонкостенные плиты перекрытий поднимают шестиветвевым стропом.
Грузозахватные устройства испытывают путем их пробного нагружения превышающего номинальное в 1,25 раза.
С процессе эксплуатации приспособления должны проходить техническое освидетельствование: Стропы – через 10 дней, захваты – через месяц, траверсы – через 6 месяцев.
