- •1. Zależność między współczynnikiem sztauerskim kontenera I ładunku:
- •2. Zasady użycia rozpórek do mocowania:
- •3. Lashing:
- •4. Położenie wypadkowego środka ciężkości kontenera:
- •6. Strata sztauerska:
- •7. Dopuszczalne obciążenie ścian kontenera
- •13. Metody sztauerskie wykorzystywane przy formowaniu jednostek ładunkowych.
- •14. Inspekcja kontenera
- •Inspekcja obejmuje sprawdzenie:
- •15. Dopuszczalne obciążenia podłogi kontenera:
- •16. Obciążenie dachu kontenera na obciążenie:
- •17. Wytrzymałość na obciążenie ścian czołowych kontenera:
- •18. Porównaj intermodalne jednostki ładunkowe:
- •Intermodalne jednostki ładunkowe-
- •18. Kontener standardowy(standard container):
- •19.Kontener wysoki- (high-cube container):
- •20. Materiały sztauerskie wykorzystywane przy formowaniu jednostki ładunkowej:
1. Zależność między współczynnikiem sztauerskim kontenera I ładunku:
Współczynnik
sztauerski ładunku-iloraz
objętości i masy ładunku powiększony o średnią stratę
sztauerską; strata ta jest najczęściej wyrażona w % i jest tym
większa im więcej wolnej przestrzeni między ładunkowej pozostaje
w przypadku sztauowania tego ładunku. Jednostką jest
/t.
x(1+s)
S
-współczynnik
sztauerski ładunku [
Vp- objętość ładunku [ ]
Mp- masa brutto ładunku [t]
s-strata sztauerska
Współczynnik sztauerski kontenera- iloraz pojemności ładunkowej kontenera do jego nośności wyrażony w /t
SFc- współczynnik sztauerski kontenera [
Vc- pojemność ładunkowa kontenera [ ]
Mc-nośność kontenera
Współczynniki sztauerskie standardowych kontenerów różnią się od w zależności od typu kontenera.
Dla kontenerów drobnicowych bez izolacji wynoszą :
Kontener 20’ (1CC)- SFc= 32,1 m3 / 22,75 t =1,41 m3/t
Kontener 40’ (1AA)- SFc=65,7m3/ 26,27 t=2,50m3/t
(powyższe wielkości oznaczają , że na każdą tonę nośności kontenera 20’ i 40’ przypada odpowiednio 1,41 m3 I 2.50 m3 przestrzeni ładunkowej)
2. Zasady użycia rozpórek do mocowania:
Ogólne zasady mocowania z użyciem rozpórek:
• jeśli to możliwe, rozpórka powinna być ustawiona poziomo, tzn. równolegle do podłoża.
• nacisk powinien być wywierany równolegle do słoi.
• rozpórki powinny naciskać na najbardziej wytrzymałe części ładunku.
• Bardzo ważne aby umiejscowienie rozpórki było takie, aby naciskały na najbardziej wytrzymałe elementy opakowania lub obudowy kontenera.
• Rozpórki muszą być zabezpieczone przez przemieszczeniem są niezależne od działających na nie sił ściskających wywieranych przez ładunek.
• W przypadku, gdy na opakowaniu nie można wywierać nacisku skupionego konieczne jest zwiększenie powierzchni nacisku poprzez umiejscowionych dodatkowych desek lub listew pomiędzy końcami rozpórek a opakowaniami.
3. Lashing:
Jest to technika mocowania ładunku z użyciem odciągów; odciągi mogą być Proste , ukośne lub przepasane od góry’ odciągi mogą być wykonane z pasów, łańcuchów, lin stalowych i lin z włókien naturalnych i sztucznych.
Odciągi są mocowane w zestawie ze ściągaczami lub napinaczami zapadkowymi.

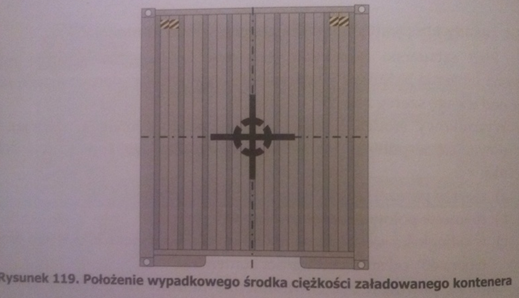

4. Położenie wypadkowego środka ciężkości kontenera:
Wypadkowy środek ciężkości załadowanego kontenera powinien znajdować się w pobliżu geometrycznego środka tego kontenera a dokładniej:
• Zawsze poniżej środka wysokości kontenera (rys)
• Równo w połowie szerokości kontenera
• W odległości nie większej niż 60cm dla kontenera 20’ i 90cm dla kontenera 40’, od środka długości kontenera.
5. CFS-(Container freigh Station)
Jest to punkt obsługi kontenerów, w którym formowane i rozformowywane są kontenerowe jednostki ładunkowe; z reguły zlokalizowany na terminalu kontenerowym.
6. Strata sztauerska:
Jest to konieczna strata wywołana faktem, że między poszczególnymi ładunkami zawsze pozostaje wolna przestrzeń, która jest uzależniona od: kształtu, wielkości, ilości potrzebnej wyściółki, obecności przeszkód w pomieszczeniach ładunkowych (filary, przewody, zaoblenie w ładowni dziobowej, rufowej, itp.)
Wielkość straty sztauerskiej wzrasta, gdy:
• im mniejsze i drobniejsze są jednostki ładunkowe,
• jednostki ładunkowe postawione obok siebie nie dają się zwarcie zasztauować i pozostawiają więcej wolnej przestrzeni np. beczki, bębny, kręgi, zwoje.
• opakowania są niejednolite i nierówne- skrzynie o różnych wymiarach
• ładunek wymaga dodatkowo stosowania materiałów sztauerskich
