6. Технологія зварювання виробу

До основних факторів (параметрів) режимів зварювання в захисних газах належить: діаметр електродного дроту, марка дроту, сила зварювального струму, напруга дуги, швидкість подачі електродного дроту, швидкість зварювання, виліт електрода, витрата захисного газу, нахил електрода уздовж осі шва, рід струму і полярність.

Таблиця 7 - режими напівавтоматичного зварювання у вуглекислому газі

Товщина металу, мм	Діаметр електродного дроту, мм	Зварювальний струм, А	Напруга на дузі, В	Швидкість зварювання, м / год	Витрата газу, л / хв
0,5...1,5	0,6	40...100	16...20	25...35	6...7
0,8...2,5	0,8	50...180	17...25	22...32	7...12
1,0...4,0	1	60...250	18...28	20...30	8...16
1,5...8,0	1,2	70...350	18...32	18...28	9...20
2,0...20	1,6	100...500	20...36	16...25	10...22

При напівавтоматичному зварюванні у вуглекислому газі в нижньому положенні застосовуються ті ж прийоми переміщення електрода, що і при ручного дуговому зварюванні металевим електродом, а саме: поступальне уздовж осі шва, зворотньо-поступальне, по спіралі, змійкою і т.д. Застосування того чи іншого виду переміщення електрода залежить від товщини зварюваного металу і кількості шарів шва.

При зварюванні необхідно дотримуватися технології зварювання: сила струму 80 А, зворотньо-поступальний рух, 0.6 мм діаметр зварювального дроту, зварювання проводиться в нижньому та вертикальному положенні .

На початку процесу зварювання електрод розташовують перпендикулярно до зварних кромок, щоб забезпечити необхідний провар початку шва. Після утворення зварної ванни електрод нахиляють нижче горизонталі на кут 10-15°. При цьому тиск дуги сприяє утриманню рідкого металу зварної ванни від стікання.

Зварювання металу в горизонтальному положенні за технікою виконання аналогічне зварюванню у вертикальному положенні. Після збудження дуги електрод розташовують нижче горизонталі для утримання металу зварної ванни від стікання. У стельовому положенні шви зварюють на пониженому зварювальному струмі і напрузі дуги при незначному збільшенні витрат вуглекислого газу. Для кращого утримування рідкого металу від стікання електрод установлюють з невеликим кутом нахилу назад.

Спочатку приварюємо важіль вертикальний до балки нижньої.

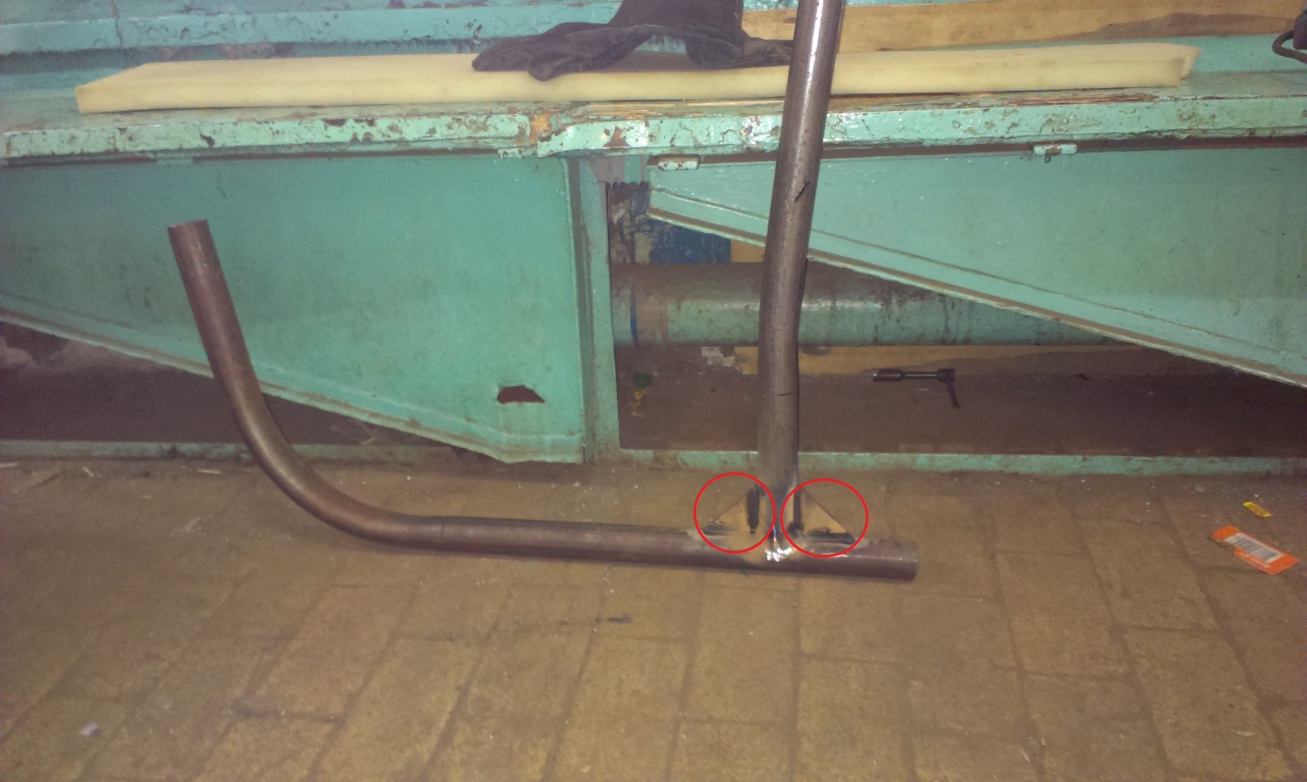

Для жорсткості конструкції треба приварити косинки з двох сторін.

До важелю вертикального ми приварюємо обойму. До балки нижньої треба приварити сидіння яке тримається на двох ребрах основи сидіння. Приварюємо до балки нижньої ребро підстави спинки на яку треба кріпити саму спинку. Для виготовлення спортивного тренажеру нам потрібно дві такі деталі.
