4. Характеристика джерела живлення

Для виготовлення конструкції «Спортивний тренажер» використовується напівавтоматичне зварювання у середовищі вуглекислого газу.

Для цього необхідне наступне обладнання:

• напівавтомат для зварювання у захисних газах (Deca MIG Startwin 165/1)

Зварювальний напівавтомат Deca MIG Startwin 165/1 використовується для зварювання зварювальним дротом в середовищі інертного аргону або активного вуглекислого газу. Зварювання можна здійснювати всіма видами дротів і навіть порошковим дротом. При зварювання з використанням інертного або активного газу спостерігається висока продуктивність. Немає необхідності в додаткових операціях з видалення шлаку, невелика кількість диму. При зварювання дротом з порошковим покриттям відсутня необхідність в газовому балоні.

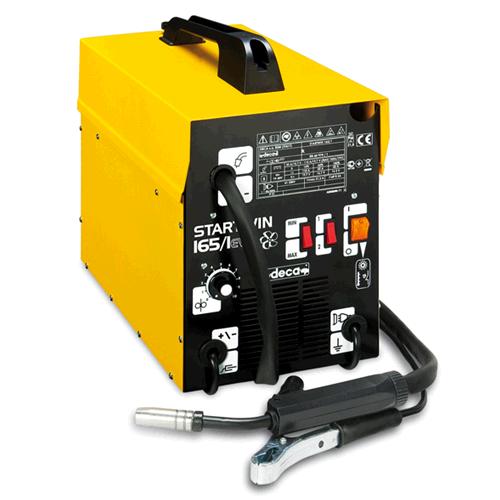

Мал. 3 - зварювальний напівавтомат Deca MIG Startwin 165/1

Таблиця 6 - Характеристики зварювального напівавтомату

(Deca MIG Startwin 165/1)

Напруга мережі, В	230, 1Ф
Плавкий запобіжник, А	16
Потужність, кВт 60%	1,7
Напруга без навантаження, В	30
Сила струму, А	35-145
Цикл роботи, А	115-15% 75-35% 55-60%
Кількість режимів	4
Габарити, мм	420х230х380
Вага апарата, кг	26

5. Складання і підготовка під зварювання

Метал для зварювання попередньо повинен бути очищений і виправлений. У місцях зварювання кромки очищають від масел, іржі, фарби і вологи. Якщо кромки металу не очистити перед зварюванням, то це призведе до утворення дефектів у металі зварного шва. Особливу увагу слід приділити зазору між кромками, щоб там не було бруду. Якщо в зазор потрапить бруд, то його необхідно видалити. Очищення виробляють ручним або механічним шляхом. Для цього використовують металеві щітки, дробометних технології, піскоструминні апарати, шліфувальні машини і пр. методи .

Деталі з вм'ятинами, випинами, хвилястістю, жолобленнями та викривленнями обов'язково випрямляють. Листовий, сортовий прокат випрямляють у холодному стані ручним і машинним способом. Сильно деформований метал випрямляють у гарячому стані. Для випрямляння застосовують молотки, преси, правильні машини. Для перенесення розмірів деталі з креслення на метал використовують розмічання. При цьому користуються інструментами: лінійкою, кутником, циркулем, рисувалкою, шаблонами. В процесі розмічання необхідно враховувати укорочення заготовок при зварюванні. Тому передбачають припуск з розрахунку 1 мм на кожний поперечний стик і 0,1-0,2 мм на 1 м поздовжнього шва. Після розмічання застосовують термічне або механічне різання, при якому заготовкам надають необхідних розмірів.

Складання виробів під зварювання.

Збірка металевих виробів під зварювання — це відповідальна операція в технології виготовлення металевих зварних конструкцій. Дуже важливим моментом є точність складання, підгонки крайок і виставлення потрібних зазорів між крайками деталей, що зварюються.
