5. Модуляция сигналов

5.1 Модуляция и манипуляция

Для передачи сигнала по радиоканалу производится обработка несущего сигнала передаваемым сигналом. Если меняется амплитуда несущей, то это амплитудная модуляция, если меняется частота, то это частотная модуляция. Но может меняться фаза несущей частоты, то это фазовая модуляция. Частным случаем фазовой модуляции является фазовая манипуляция сигнала, это дискретное изменение фазы несущей, например, при передаче двоичного сигнала.

Фазовая манипуляция (ФМн, англ. phase-shift keying (PSK)) — один из видов фазовой модуляции, при которой фаза несущего колебания меняется скачкообразно в зависимости от информационного сообщения.

Квадратурная амплитудная манипуляция

Квадратурная амплитудная манипуляция — манипуляция, при которой изменяется как фаза, так и амплитуда сигнала, что позволяет увеличить количество информации, передаваемой одним состоянием (отсчётом) сигнала. В англоязычной литературе такой тип манипуляции часто называют QAM, обозначение QASK применяется редко.

5.2 Амплитудная

В процессе амплитудной модуляции амплитуда U₀ несущего колебания U₀ (t) = U₀ cos(ωt+φ) перестает быть постоянной и изменяется по закону передаваемого сообщения.



5.3 Частотная

Если при амплитудной модуляции частота ω₀ и начальная фаза φ несущего колебания сохраняются неизменными, а по закону передаваемого сообщения e(t) изменяется амплитуда U₀, то при угловой модуляции амплитуда U₀ сохраняется постоянной, а изменяться может частота либо начальная фаза несущего колебания. Поскольку частота и начальная фаза являются составляющими обобщенного угла несущего колебания [ω(t)+φ(t)], то такую модуляцию называют угловой. В зависимости от того, какой из параметров обобщенного угла, частота ω(t) или начальная фаза φ(е), несет информацию о передаваемом сообщении e(t), различают частотную либо фазовую модуляцию. При частотной модуляции амплитуда несущего колебания U₀ сохраняется постоянной, а частота несущего колебания ω(t) определяется модулирующим сигналом e(t)

5.4 Фазовая

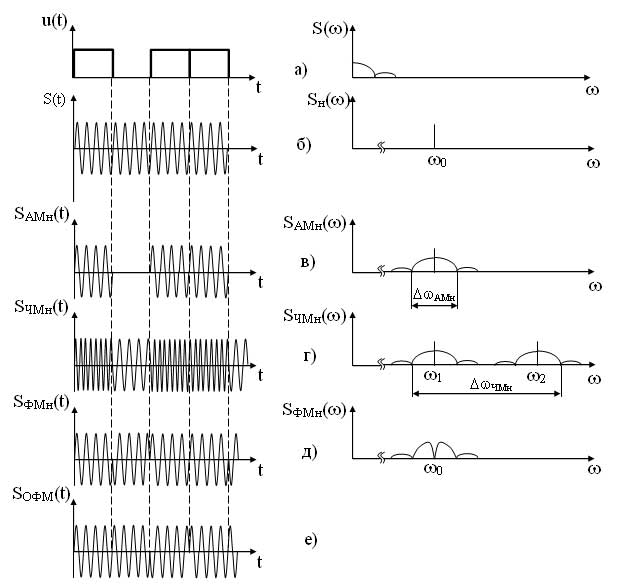

При фазовой манипуляции фаза несущего сигнала изменяется на 180° в момент изменения амплитуды модулирующего сигнала. Если следует серия из нескольких импульсов, то фаза несущего сигнала на этом интервале не изменяется.

5. Комбинации QAM

Манипуляция, при которой изменяется как фаза, так и амплитуда сигнала, что позволяет увеличить количество информации, передаваемой одним состоянием (отсчётом) сигнала.

6. Методы коммутации сигналов

6.1 Коммутация каналов

Способ коммутации каналов заключается в установлении физического канала связи для передачи данных непосредственно между абонентами сети. При использовании коммутируемых каналов тракт (путь) передачи данных образуется из самих каналов связи и устройств коммутации, расположенных в узлах связи.

Установление соединения заключается в том, что абонент посылает в канал связи заданный набор символов, прохождение которых по сети через соответствующие узлы коммутации вызывает установку нужного соединения с вызываемым абонентом. Этот транзитный канал образуется в начале сеанса связи, остается фиксированным на период передачи всей информации и разрывается только после завершения передачи информации.

Такой способ соединения используется в основном в сетях, где требуется обеспечить непрерывность передачи сообщений (например, при использовании телефонных каналов связи и абонентского телеграфа). В этом случае связь абонентов возможна только при условии использования ими однотипной аппаратуры, одинаковых каналов связи, а также единых кодов.

Используется временное и частотное уплотнение канала.
