4. Кодирование на физическом уровне

4.1 Униполярные и биполярные коды (особенности и спектр)

Биполярный код

Достоинство: - обладает свойством самосинхронизации - возврат в середине каждого битового интервала к нулевому потенциалу служит признаком (стробом) для синхронизации часов приёмника. Недостатки: - наличие трех уровней сигнала, что требует увеличения мощности передатчика для обеспечения достоверности приема и, как следствие, большая стоимость реализации; - спектр сигнала шире, чем у потенциальных кодов; так, при передаче всех нулей или единиц частота основной гармоники кода будет равна С Гц, что в два раза выше основной гармоники кода NRZ. Из-за слишком широкого спектра биполярный импульсный код используется редко.



4.2 NRZ

Потенциальный код без возвращения к нулю (Non Return to Zero, NRZ)

Метод NRZ прост в реализации, обладает хорошей распознаваемостью ошибок (из-за двух резко отличающихся потенциалов), но не обладает свойством самосинхронизации. При передаче длинной последовательности единиц или нулей сигнал на линии не изменяется, поэтому приемник лишен возможности определять по входному сигналу моменты времени, когда в очередной раз нужно считывать данные. Для синхронизации начала приема пакета используется стартовый служебный бит, например, единица. Самый распространенный протокол RS232, применяемый для соединений через последовательный порт ПК, также использует код NRZ. Передача информации ведется байтами по 8 бит, сопровождаемыми стартовыми и стоповыми битами.

4.3 RZ

Rz (c возвратом к нулю)

То есть каждый бит передается 3-мя уровнями напряжения. Поэтому требует в 2 раза больше скорости по сравнению с обычной скоростью. Это квазитроичный код, то есть изменение сигнала происходит между 3-мя уровнями.

4.4 AMI

Метод биполярного кодирования с альтернативной инверсией (Bipolar Alternate Mark Inversion, AMI)

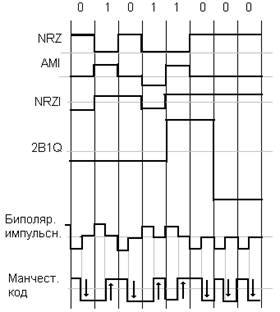

В этом методе (рис 1, в) используются  три уровня потенциала – отрицательный, нулевой и положительный. Для кодирования логической единицы используется нулевой потенциал, а логическая единица кодируется либо положительным, либо отрицательным потенциалом, при этом потенциал каждой новой единице противоположен потенциалу предыдущей.

Код AMI частично ликвидирует проблемы постоянной составляющей и отсутствия самосинхронизации, присущие коду NRZ. Это происходит при передаче длинных последовательностей единиц. В этих случаях сигнал на линиях представляет собой последовательность разнополярных импульсов с тем же спектром, что и кода NRZ, предающие чередующиеся нули и единицы, то есть без постоянной составляющей.

В целом, для различных комбинаций бит на линии использование кода AMI приводит к более узкому спектру сигнала, чем для кода NRZ, а значит, и к более высокой пропускной способности линии.

4.5 Манчестер-2

Манчестерский код (Манчестер II)

Он применяется в технологиях Ethernet и Token Ring. В манчестерском коде для кодирования единиц и нулей используется перепад потенциала, то есть фронт импульса. При манчестерском кодировании каждый такт делится на две части. Информация кодируется перепадами потенциала, происходящими в середине каждого такта. Единица кодируется перепадом от низкого уровня сигнала к высокому, а ноль – обратным перепадом. В начале каждого такта может происходить служебный перепад сигнала, если нужно представить несколько единиц или нулей подряд. Так как сигнал изменяется, по крайней мере, один раз за такт передачи одного бита данных, то манчестерский код обладает хорошими самосинхронизирующими свойствами. Полоса пропускания манчестерского кода уже, чем у биполярного импульсного. У него так же нет постоянной составляющей. Для передачи используется два уровня сигнала. Манчестерский код нашел применение в оптоволоконных и электропроводных сетях.

4.6 4B\5B

Любая комбинация из 4-х бит заменяется на 5 в передатчике, и наоборот, в приемнике обратно 5 бит преобразуются в 4. Получается двукратная избыточность: 24=16; 25=32 комбинации, т.е. 16 входных комбинаций представляются символами из 32-комбинационного набора.
